afx light HOTBEAM-10R-PACK Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Assembled in PRC
Designed by LOTRONIC S.A.
Av. Z. Gramme 9
B - 1480 Saintes

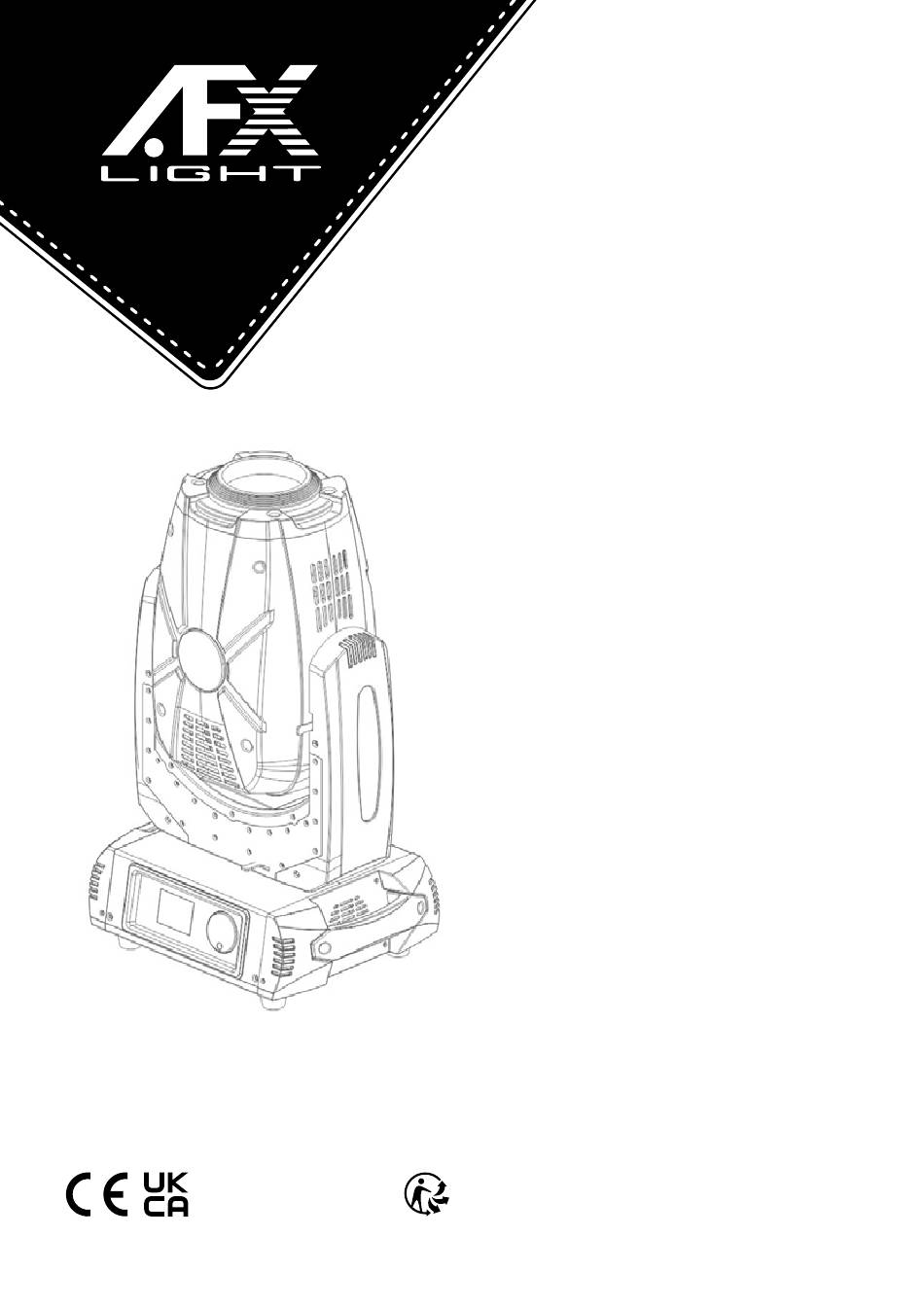

HOTBEAM-10R-PACK
CODE: 16-2006
DMX MOVING HEAD 10R 280W
LYRE DMX 10R 280W
F - Manuel d'Utilisation - p. 8
D - Bedienungsanleitung - S. 14
NL - Handleiding - p. 21
DMX Channel Chart - p. 28-33
Inhaltsverzeichnis
Verwandte Anleitungen für afx light HOTBEAM-10R-PACK
Inhaltszusammenfassung für afx light HOTBEAM-10R-PACK
-
Seite 1: Inhaltsverzeichnis
HOTBEAM-10R-PACK CODE: 16-2006 DMX MOVING HEAD 10R 280W LYRE DMX 10R 280W GB - User Manual F - Manuel d'Utilisation - p. 8 D - Bedienungsanleitung - S. 14 NL - Handleiding - p. 21 DMX Channel Chart - p. 28-33 Assembled in PRC Designed by LOTRONIC S.A. -
Seite 14: Auspacken
BEDIENUNGSANLEITUNG AUSPACKEN Sofort nach Empfang vorsichtig den Karton auspacken und den Inhalt überprüfen. Alle Teile müs- sen vollzählig und in einwandfreiem Zustand sein. Sofort die Transportfirma benachrichtigen und das Verpackungsmaterial aufbewahren, wenn Teile Transportschäden aufweisen. Verpackungsma- terial auch für späteren Transport des Geräts aufbewahren. ZEICHENERKLÄRUNG Der Blitz im Dreieck weist auf Gesundheitsrisiken hin (z.B. -
Seite 15: Anschluss Des Netz- Und Signalkabels
• Das Gerät mit einer Sicherheitskette befestigen. Das Gerät niemals nur am Kopf tragen, sondern auch am Sockel. • Die Raumtemperatur darf 40°C nicht überschreiten. Das Gerät niemals bei höheren Temperatu- ren betreiben. • Gerät abschalten und 15 Minuten warten, dass sich das Gerät abgekühlt hat, bevor Wartungs- arbeiten vorgenommen werden können. -
Seite 16: Beschreibung
Ausgang des Master-Geräts wird an den Eingang des ersten Slave-Geräts angeschlossen usw. An den Ausgang des letzten Slave-Geräts muss ein Endwiderstand angeschlossen werden, um Störungen zu verhindern. Dieser End- widerstand besteht aus einem XLR Stecker, der einen 120Ω Wider- stand zwischen Pin 2 und 3 besitzt. S. Abb. Die Kabel müssen abgeschirmt, 2-adrig sein und einen XLR Stecker auf der einen und eine XLR Buchse auf der anderen Seite besitzen. -
Seite 17: Auswechseln Des Leuchtmittels
6) 5-pol. DMX-Ausgang 7) Sicherung Wenn sich das Gerät nicht einschalten lässt, bitte die Sicherung prüfen. Wenn die Sicherung durchgebrannt ist, durch eine Neue mit denselben technischen Daten ersetzen. AUSWECHSELN DES LEUCHTMITTELS WICHTIG: Gerät vorm Öffnen des Gehäuses vom Netz trennen. •... - Seite 18 - X / Y setup : Pan & Tilt Einstellung - Xreverse : Pan Drehrichtung (entweder normal, oder umgekehrt) - Yreverse : Tilt Drehrichtung (entweder normal, oder umgekehrt) - XY speed : Pan / Tilt Geschwindigkeit (entweder schnell (fast), oder normal, oder langsam (slow)) - Angle Pan : Pan Winkeleinstellung (360°, 540°, oder 630°) - XY Fback : Pan / Tilt Test (ON oder OFF)
-
Seite 19: Reinigung Und Instandhaltung Des Geräts
- Chdefine : Zuweisung einer DMX Kanalnummer - Brighne : Passwort eingeben () dann - Timelimi : Einstellen der maximalen Betriebsdauer der Lampe - Timslimi : Einstellen der maximalen Betriebsdauer des Moving Heads - Timeclea : Reset der Betriebsdauer - Passwor1 : Ändern von Passwort 1 - Passwor2 : Ändern von Passwort 2 - Passwor3 : Ändern von Passwort 3 - Passwor4 : Ändern von Passwort 4... -
Seite 20: Abmessungen
ABMESSUNGEN TECHNISCHE DATEN Leistung des Leuchtmittels ........................280W Modell .....................ULTRA BRIGHT 10R 280W OSRAM Lampe Pan ............................360°/ 540° / 630° Tilt ................................270° Versorgung .....................220-240V / 110-120V 50-60Hz Verbrauch ..............................470W Abmessungen ........................323 x 247 x 540mm Gewicht ................................ 19kg WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll.
