Sentera Controls FCTH8 Montage- Und Bedienungsanleitung Seite 7

58
FCTH8
INTELLIGENTER MULTIFUNKTIONALER
SENSOR
82

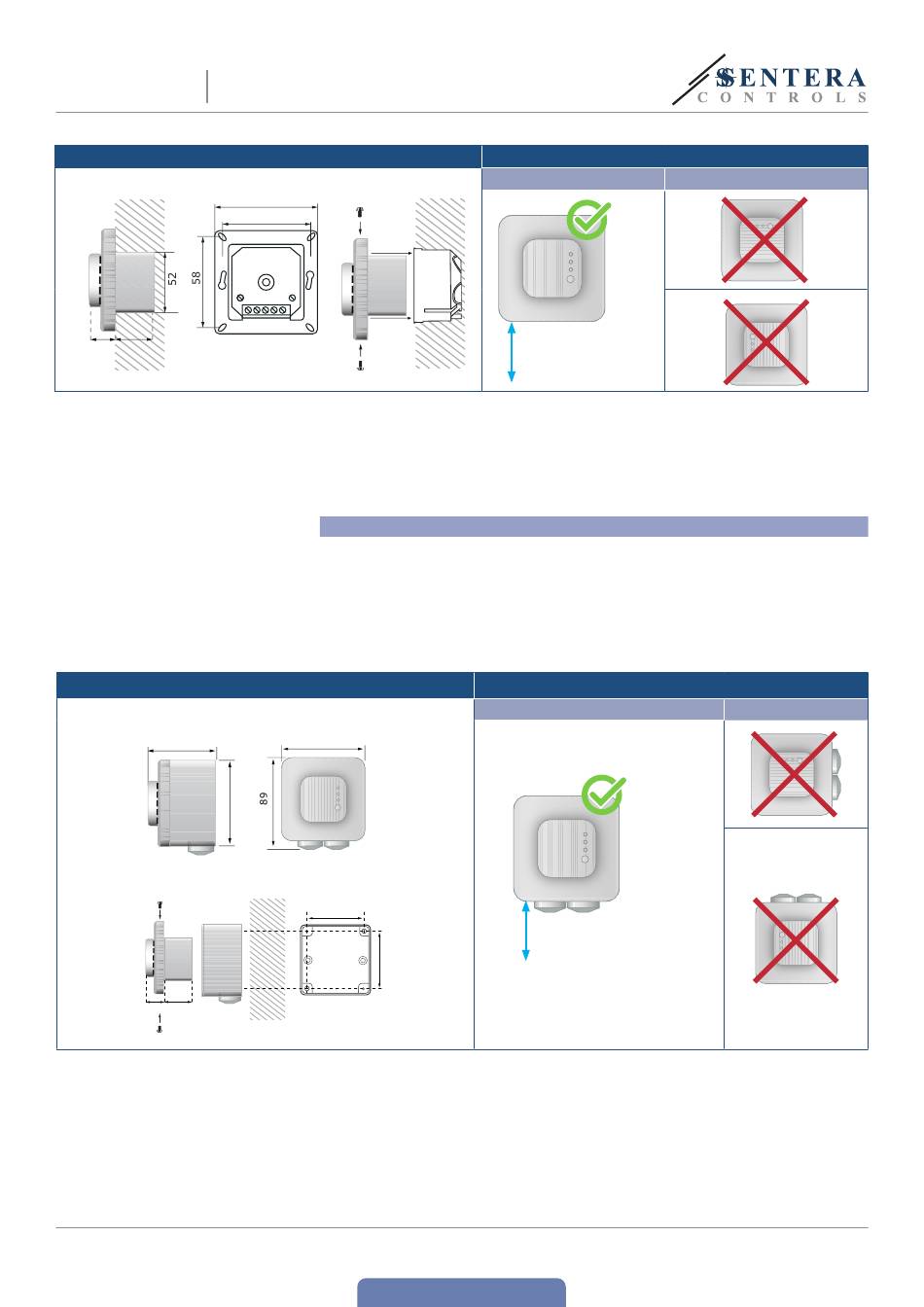

Fig. 2 Einbaumasse - Unterputzmontage
15 38
Fig. 4 Einbaumaße - Aufputzmontage
58
15 38
15 38
MIW-FCTH8-DE-000 - 12 / 11 / 20
82
76
58
5. Stellen Sie den Gehäusedeckel des Gehäuses zurück und befestigen Sie ihn mit
den Schrauben.
6. Schalten Sie die Stromversorgung ein.
7. Sie können die Werkseinstellungen über die 3SModbus-Software oder den
Sensistant-Konfigurator auf die gewünschten Werte anpassen. Die werkseitigen
Standardeinstellungen finden Sie unter Modbus register map.
Für Aufputzmontage
1.
Trennen Sie die Stromversorgung.
2. Entfernen Sie den Gehäusedeckel.
3. Nehmen Sie das interne Gehäuse heraus.
4. Montieren Sie das externe Gehäuse auf dem Mauer mit Hilfe von den gelieferten
Schrauben und Dübeln. Achten Sie auf die richtige Einbaulage und Einbaumaße
in Fig. 4 und Fig. 5 gezeigt.
5. Führen Sie die Anschlusskabel durch die Kabeldurchführungen des Gerätes.
82
82
76
58
58
58
zurück zum Inhaltsverzeichnis
Fig. 3 Einbaulage
Korrekt
Halten Sie 1,5 m
Mindestabstand vom
Boden
Fig. 5 Einbaulage
Korrekt
Halten Sie 1,5 m
Mindestabstand vom
Boden
www.sentera.eu
Falsch
Falsch
