FCTH8
INTELLIGENTER MULTIFUNKTIONALER
SENSOR

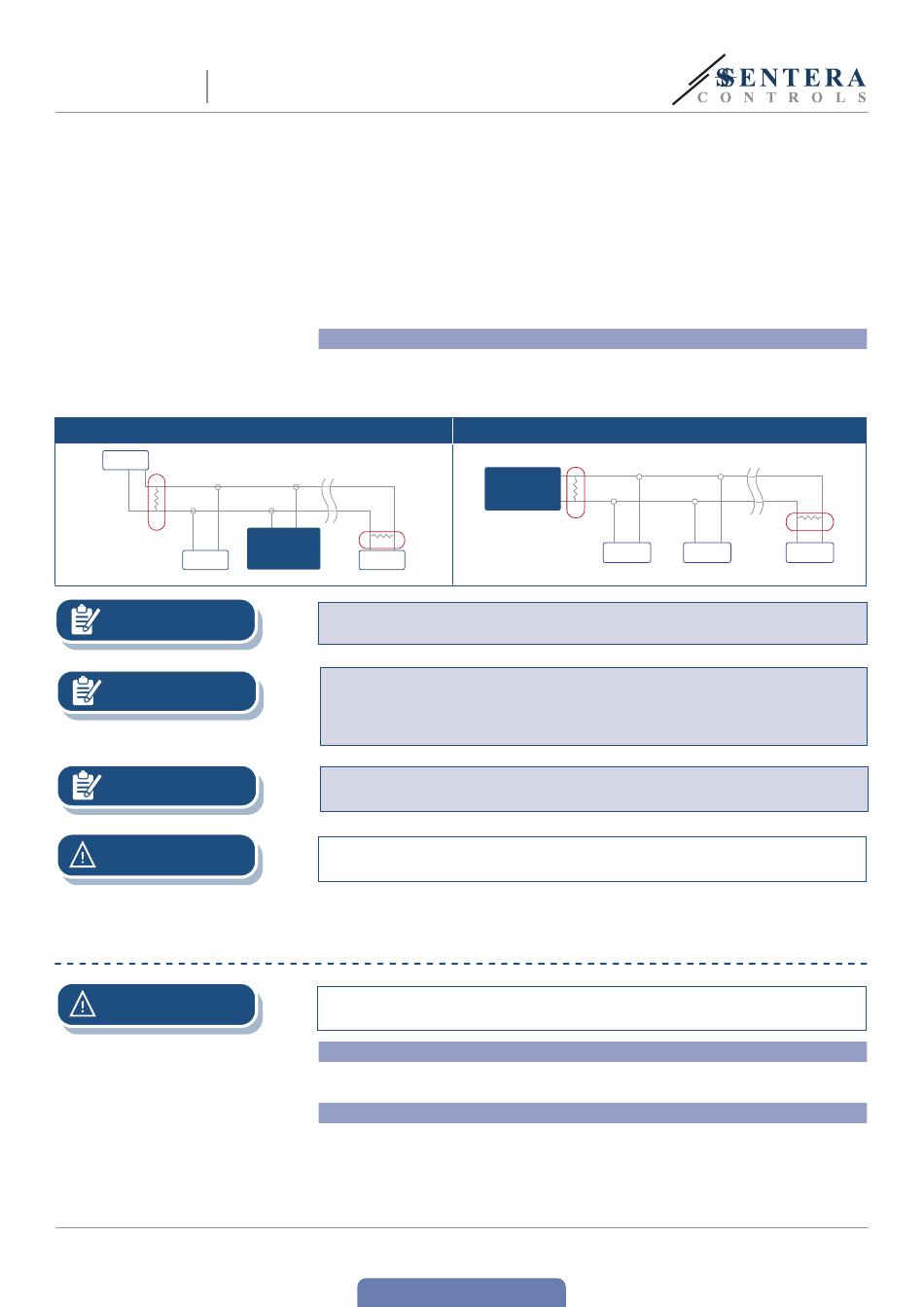

Beispiel 1
Slave 1
NBT
Slave 2
HINWEIS
HINWEIS
HINWEIS
ACHTUNG

GEBRAUCHSANWEISUNG

ACHTUNG
MIW-FCTH8-DE-000 - 12 / 11 / 20
6. Führen Sie die Verdrahtung nach Schaltplan (siehe Fig. 1) mit Hilfe der
Informationen aus dem Abschnitt "Verkabelung und Anschlüsse".
7.
Stecken Sie das interne Gehäuse im externen Gehäuse hinein und befestigen Sie
es mit den gelieferten Schrauben und Unterlegscheiben (Fig. 4).
8. Stellen Sie den Gehäusedeckel des Gehäuses zurück und befestigen Sie ihn mit
den Schrauben.
9. Schalten Sie die Stromversorgung ein.
10.
Sie können die Werkseinstellungen über die 3SModbus-Software oder den
Sensistant-Konfigurator auf die gewünschten Werte anpassen. Die werkseitigen
Standardeinstellungen finden Sie unter Modbus register map.
Optionale Einstellungen
Um eine korrekte Kommunikation zu gewährleisten soll der NBT in nur zwei Geräten
auf dem Modbus RTU Netzwerk aktiviert werden. Falls notwendig aktivieren Sie
den NBT Widerstand über 3SModbus oder Sensistant (Holding Register 9).
RX
ТX
NBT
Master
Slave n
Auf einem Modbus RTU Netzwerk sollen zwei Bus Terminators (NBTs) aktiviert
werden.
Die vollständigen Modbus-Registerdaten finden Sie im Produkt Modbus Register
Map, das ein separates Dokument ist, das dem Artikelcode auf der Website
beigefügt ist und die Registerliste enthält.
Versionen sind möglicherweise nicht mit dieser Liste kompatibel.
Montieren Sie das Gerät so, dass die Klemmenleiste und Anschlüsse sich unten
befinden.
Nicht der direkten Sonneneinstrahlung aussetzen!
Das Gerät wird mit elektrischer Energie versorgt mit Spannungen die hoch genug
sind um Körperverletzung zu verursachen oder die Gesundheit zu gefährden.
Kalibrierungsverfahren:
Eine Sensorkalibrierung ist nicht erforderlich.
unserem Werk kalibriert und geprüft.

Bootloader

Dank der 'bootloader' Funktionalität, kann die Firmware aktualisiert werden über
Modbus RTU Kommunikation. Mit der 3SM boot Application (Teil der 3SM center
software suite) wird der 'boot mode' automatisch aktiviert und die Firmware kann
aktualisiert werden.
www.sentera.eu
zurück zum Inhaltsverzeichnis
Beispiel 2
Master
NBT
Slave 1
RX
ТX
NBT
Slave 2 Slave n
Produkte mit früheren Firmware-
Alle Sensorelemente werden in
