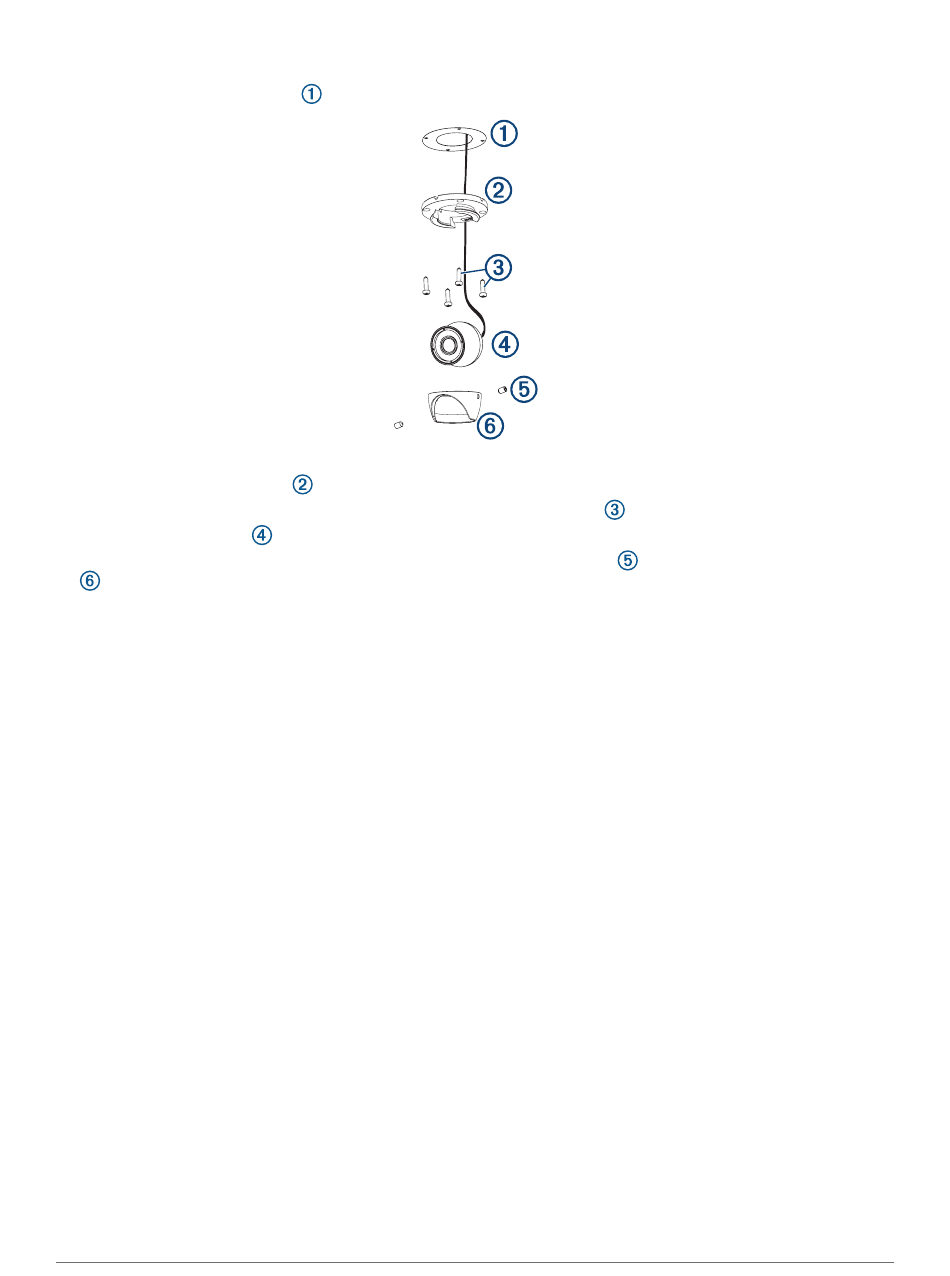

Montieren der Kamera
1 Befestigen Sie die Schablone
am Montageort.
3
2 Bringen Sie mit einem 2-mm-Bohrer (
/
Zoll) die Vorbohrungen an.
32
3 Richten Sie die Radombasis
so aus, wie dies für den gewünschten Kippwinkel erforderlich ist.
4 Sichern Sie die Radombasis mit den mitgelieferten Schneidschrauben
an der Montagefläche.
5 Setzen Sie die Kamera
auf die Radombasis auf.
6 Verwenden Sie den mitgelieferten Schlüssel, um die Feststellschrauben
an der Vorderseite des Radoms
zu befestigen.
Hinweise für die Installation
Sie müssen das Netzkabel der Kamera über eine 1-Ampere-Sicherung oder einen -Unterbrecher mit der Batterie
verbinden. Falls Sie keine Sicherung bzw. keinen Unterbrecher verwenden, könnte es zu Fehlfunktionen der
Kamera kommen.
Sie müssen die Kamera mit einem Garmin
GPSMAP
Kartenplotter mit integriertem CVBS-Video-Encoder
®
®
verbinden. Videos der Kamera(s) werden auf allen Kartenplottern im GarminMarinenetzwerk angezeigt, wenn
eine Verbindung mit einem einzelnen CVBS IN Anschluss besteht. Eine Liste kompatibler GPSMAP Kartenplotter
finden Sie unter garmin.com/gc14.
HINWEIS: Installieren Sie zwischen der Kamera und allen Kartenplottern ohne isolierte Masse einen Composite-
Video-Masseentkoppler (nicht im Lieferumfang enthalten), um die Wahrscheinlichkeit von Störungen zu
verringern.
2
