GC
14
™
INSTALLATIONSANWEISUNGEN
Erste Schritte
WARNUNG
Lesen Sie alle Produktwarnungen und sonstigen wichtigen Informationen der Anleitung "Wichtige Sicherheits-
und Produktinformationen", die dem Produkt beiliegt.
Hinweise zur Montage

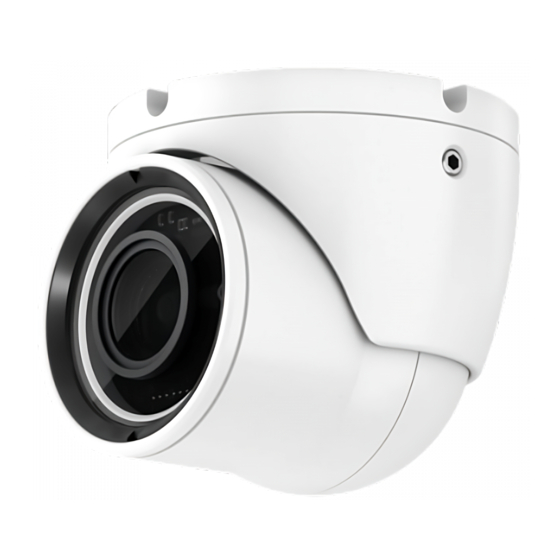

Sie können die Kamera über Kopf oder seitlich montieren. Sie können das Kamerabild umkehren, um das Gerät
im Rückspiegelmodus zu verwenden. Anweisungen finden Sie im Benutzerhandbuch des Kartenplotters.
Sie sollten die Kamera an einem Ort montieren, an dem folgende Punkte erfüllt sind:
• Das Gerät ist keine Behinderung in Durchgängen oder Korridoren.
• Das Gerät ist keinen extremen Temperaturen ausgesetzt.
• Das Gerät ist keinem Kraftstoff oder Öl ausgesetzt.
• Das Gerät ist keiner Radioaktivität ausgesetzt.
• Das Gerät weist nicht in direktes Sonnenlicht und ist keiner direkten Reflexion von Sonnenlicht ausgesetzt.
Erforderliches Werkzeug
• 1-Ampere-Sicherung oder -Unterbrecher
3
• Bohrmaschine und 2-mm-Bohrer (
/
Zoll)
32
November 2022
GUID-F3AB61D3-A701-4DF6-A841-B96657F5BE46 v5
Werbung
Verwandte Anleitungen für Garmin GC 14
Inhaltszusammenfassung für Garmin GC 14
- Seite 1 ™ INSTALLATIONSANWEISUNGEN Erste Schritte WARNUNG Lesen Sie alle Produktwarnungen und sonstigen wichtigen Informationen der Anleitung "Wichtige Sicherheits- und Produktinformationen", die dem Produkt beiliegt. Hinweise zur Montage Sie können die Kamera über Kopf oder seitlich montieren. Sie können das Kamerabild umkehren, um das Gerät im Rückspiegelmodus zu verwenden.
- Seite 2 Sie müssen das Netzkabel der Kamera über eine 1-Ampere-Sicherung oder einen -Unterbrecher mit der Batterie verbinden. Falls Sie keine Sicherung bzw. keinen Unterbrecher verwenden, könnte es zu Fehlfunktionen der Kamera kommen. Sie müssen die Kamera mit einem Garmin GPSMAP Kartenplotter mit integriertem CVBS-Video-Encoder ®...
- Seite 3 Installationsdiagramm GC 14 1-Ampere-Sicherung oder -Unterbrecher (nicht im Lieferumfang enthalten) 12-V-Gleichstromquelle BNC-auf-BNC-Koaxial-Videokabel (nicht im Lieferumfang enthalten) Kompatibler Garmin Kartenplotter Composite-Video-Masseentkoppler (nicht im Lieferumfang enthalten) Fehlerbehebung Es wird kein Video auf der Kartenplotterseite angezeigt • Vergewissern Sie sich, dass alle Kabel fest verbunden sind.
- Seite 4 Marken von Garmin Ltd. oder deren Tochtergesellschaften und sind in den USA und anderen Ländern eingetragen. GC ™ ist eine Marke von Garmin Ltd. oder deren Tochtergesellschaften. Diese Marken dürfen nur mit ausdrücklicher Genehmigung von Garmin verwendet werden. Modellnummer: B0P0776 Das Gerät ist bis zu einer Tiefe von 1 Meter 30 Minuten wasserdicht.
