Produktbeschreibung
Anschlussbuchsen
4.9.2

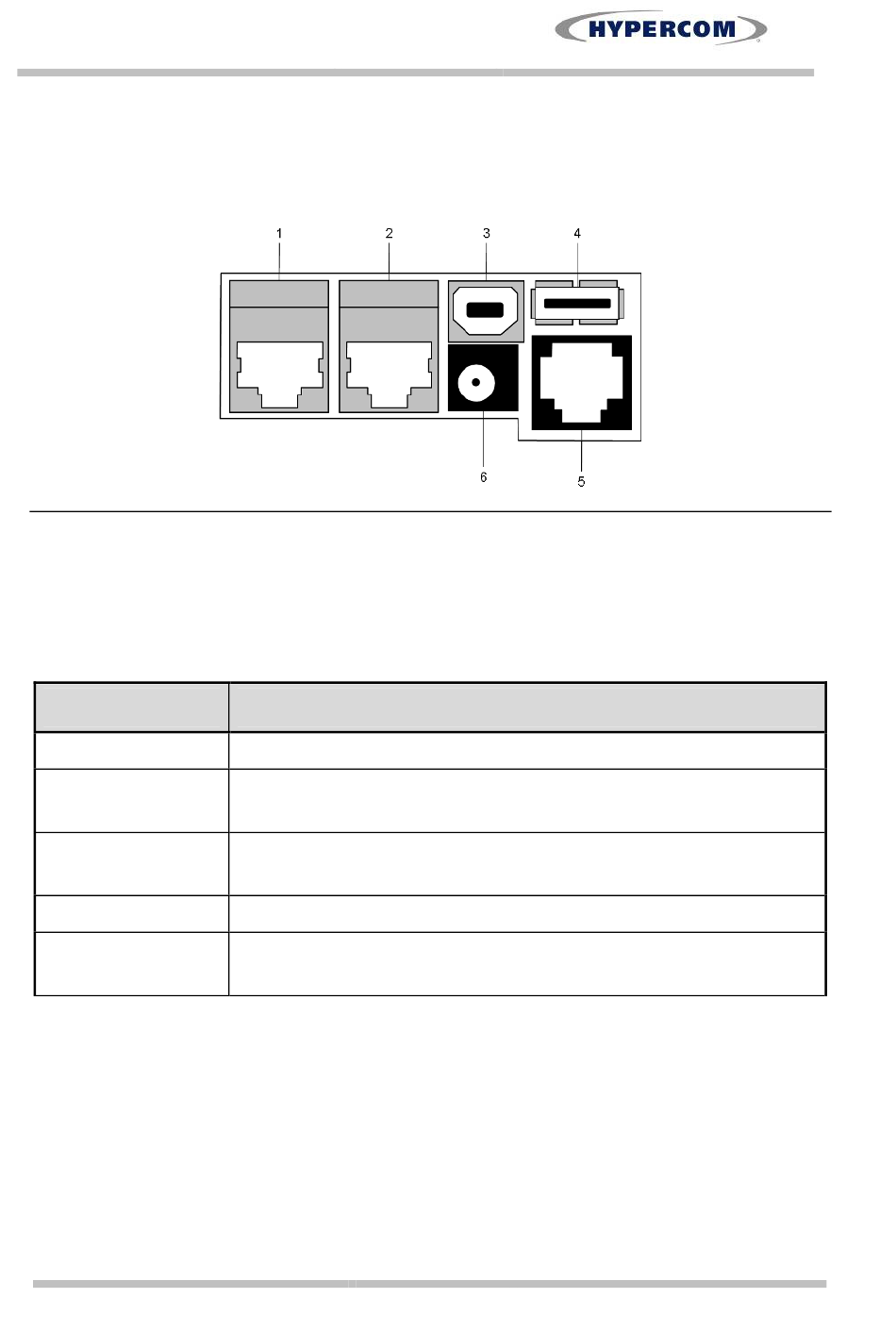

Die nachfolgende Abbildung zeigt die Position der Anschlussbuchsen.
Abb. 18: Anschlussbuchsen
1 LAN (Optional)
2 LAN
3 USB Slave
Buchse
LAN
USB Slave
USB Master
DC (12 V)
V24
Tab. 7: Anschlussbuchsen
Seite 40
Anschluss
Buchse für das Netzwerk
Buchse für den USB Anschluss an das Primärsys-
tem
Buchse für den USB Anschluss eines weiteren Ge-
räts (Vorbereitung für zukünftige Erweiterungen)
Buchse für das Netzteil
Buchse für den seriellen Anschluss an das Primär-
system
4 USB Master
5 V24
6 DC (12V)
medCompact
