SCHRITT 3: Stromversorgungskabel an der Zugentlastung befestigen
Befestigungsschrauben
Beachten Sie:
− Befestigungsschrauben ausreichend fest anschrauben, das Kabel aber keinesfalls
quetschen. Ansonsten droht Kabelbruch bzw. Beschädigung der Kabelisolation
− Stromversorgungskabel knickfrei und mechanisch geschützt verlegen, sicher gegen
Quetschen, Abscheuern.
SCHRITT 4: USB-, Ethernet- und COM-Kabel anschließen
Vorgehen wie beim Stromversorgungskabel beschrieben:
− Kabel anstecken.
− Den runden Kabeldurchgang im Dichtungsgummi aufklappen.
− Kabel samt Dichtungsgummi in den Kabeldurchgang einlegen.
− Mit Kabelschelle und Schrauben an der Zugentlastung befestigen.
56
− Klappen Sie den runden Kabeldurchgang im
Dichtungsgummi auf.
− Legen Sie das Stromversorgungskabel ein.
− Eine Kabelschelle auf das
Stromversorgungskabel legen.

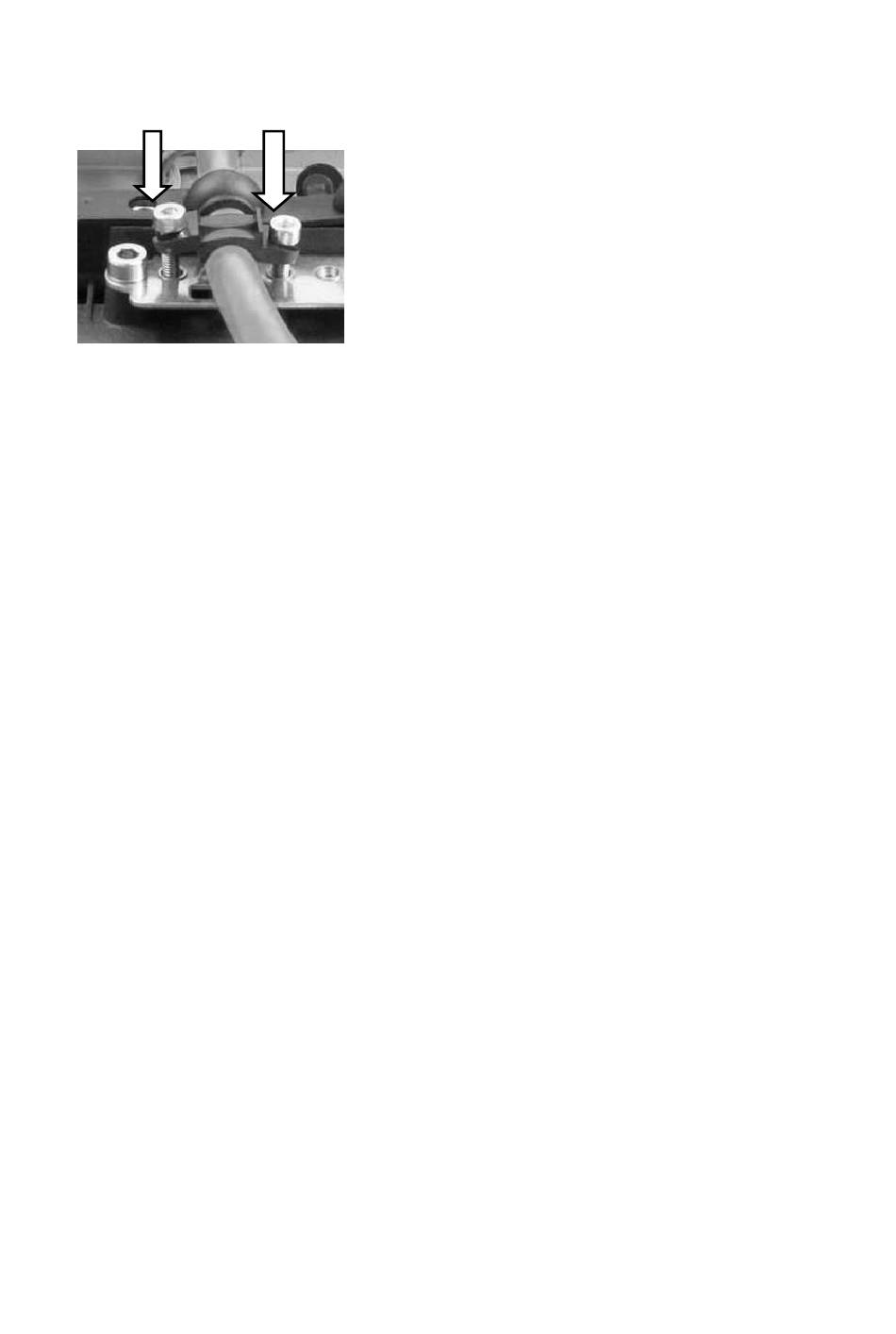

− Die Kabelschelle mit 2 Befestigungsschrauben
an der Zugentlastungsschiene befestigen.
− Befestigungsschrauben abwechselnd fester
ziehen.
