Ansicht Der Konfigurationskonsole - Avigilon H5A Installationsanleitung

Aufkleber mit Geräteinformationen, Seriennummer des Produkts und Teilenummer
3. Befestigungsschrauben für die Kamera
Schrauben zur Befestigung der Kamera an der Anschlussdose.
4. Montagehaken
Haken zum Fixieren der Kamera an der Anschlussdose beim Anschließen der erforderlichen Kabel.
5. Strom- und E/A-Kabel
Kabel für die Verbindung der Kamera mit Hilfsstromquellen und E/A-Geräten Weitere Informationen finden Sie unter
Verbindung mit Stromquellen und externen Geräten auf

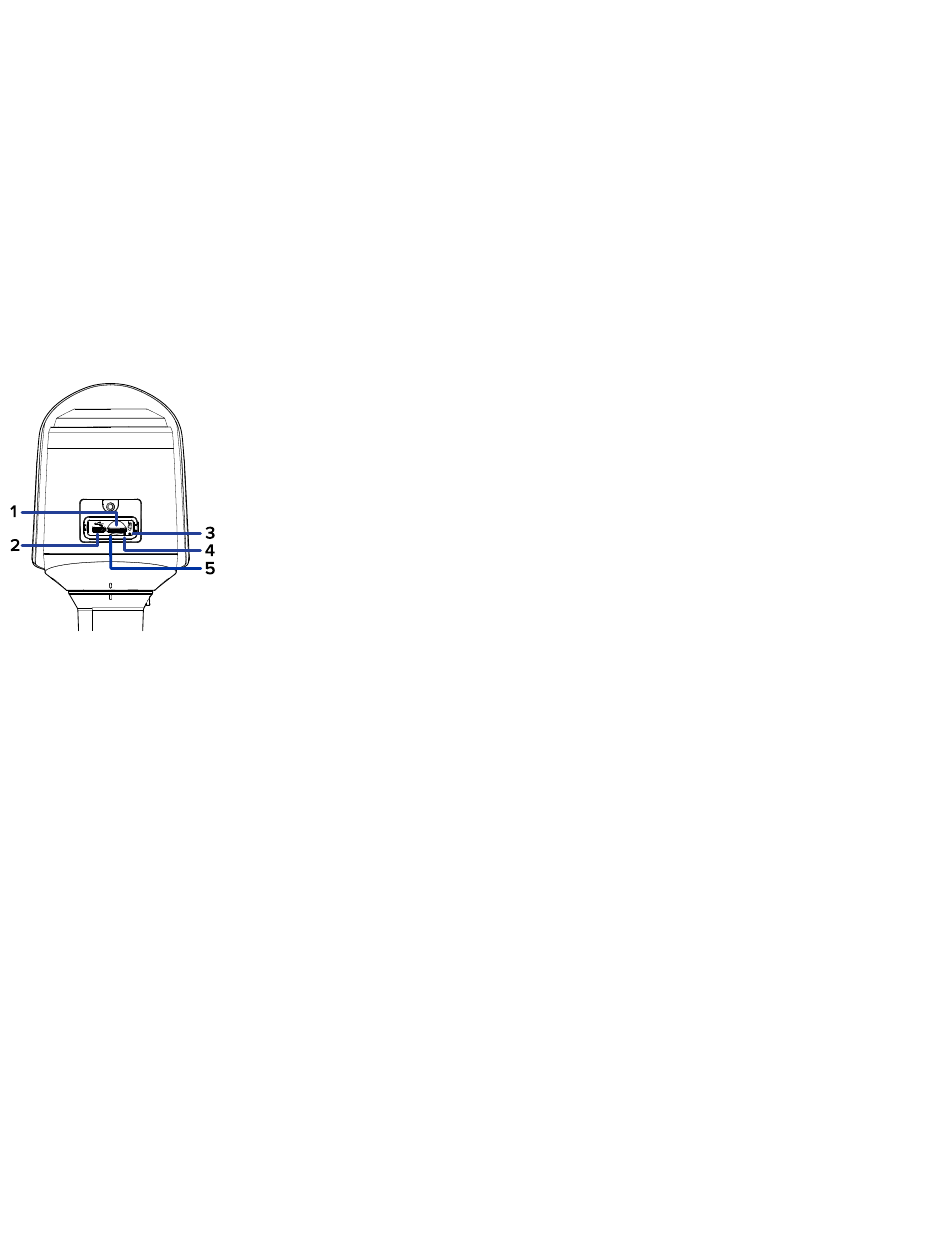

Ansicht der Konfigurationskonsole

1. MicroSD-Kartensteckplatz
Geeignet für eine MicroSD-Karte zur integrierten Speicherung. Weitere Informationen finden Sie unter
Konfigurieren des microSD-Kartenspeichers auf
2. Micro-USB-Anschluss
Geeignet für einen Micro-USB-Stecker auf USB. Nur erforderlich bei Verwendung von USB Wifi Adapter (USB-WLAN-
Adapter).
3. Verbindungsstatus-LED-Anzeige
Grüne LED enthält Informationen zum Gerätebetrieb. Weitere Informationen finden Sie unter
Anzeige auf Seite24.
4. Link-LED-Anzeige
Die gelbe LED zeigt an, ob am Ethernet-Anschluss eine aktive Verbindung besteht.
5. Firmware-Reset-Taste
Durch Drücken der Taste kann das Gerät auf seine Werkseinstellungen zurückgesetzt werden. Weitere Informationen
finden Sie unter Zurücksetzen auf Werkseinstellungen auf
Seite22.
Seite20.
Seite26.
(Optional)
Verbindungsstatus-LED-
