B4 Montage RCS MP Ausfahrbühne 550
Montage Teleskopgitter
LPS 123 x 373 und 123 x 248

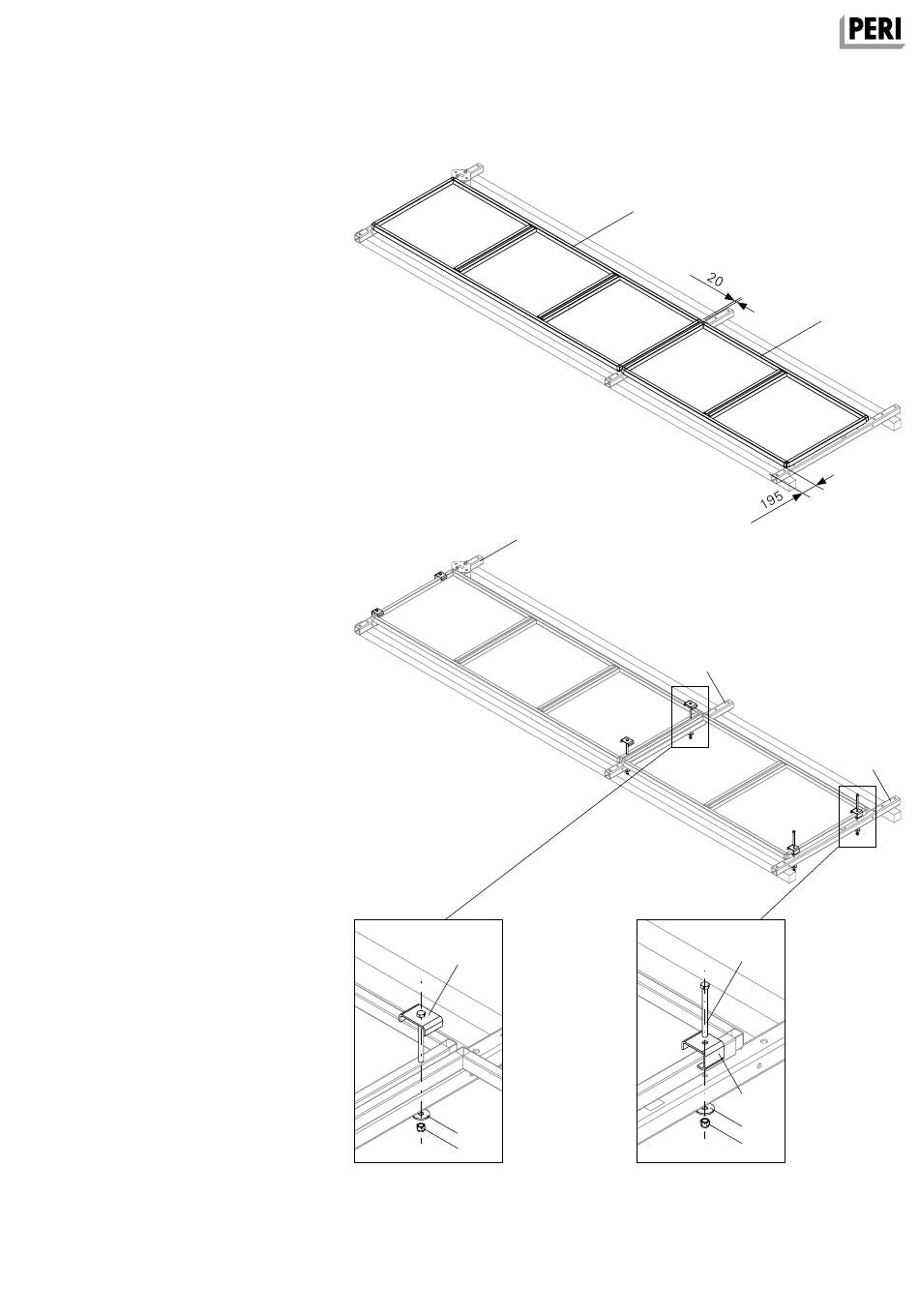

1. Teleskopgitter DX LPS 123 x 373 (20)
und Teleskopgitter DX LPS 123 x 248
(21) im Abstand von 195 mm von der
Unterkante mit einem Spalt von
20 mm auf die Geländerpfosten RCS-
MP (22) ablegen.
(Abb. B4.03)
2. Teleskopgitter DX LPS 123 x 373 (20)
und Teleskopgitter DX LPS 123 x 248
(21) an den äußeren Geländerpfosten
RCS-MP (22a) an je zwei Stellen mit
je 1x Gitterklemmblech LPS, einfach
(23), Schr ISO 4014 M16 x 180-8.8
(25), Scheibe ISO 7094 100 HV, A16
(26) und Mutter ISO 7042 M16-8 (27)
befestigen.
(Abb. B4.04 + B4.04b)
3. Teleskopgitter DX LPS 123 x 373 (20)
und Teleskopgitter DX LPS 123 x 248
(21) am mittleren Geländerpfosten
RCS-MP (22b) an zwei Stellen mit je
1x Gitterklemmblech LPS, doppelt
(24), Scheibe ISO 7094 100 HV, A16
(26) und Mutter ISO 7042 M16-8 (27)
befestigen.
(Abb. B4.04 + B4.04a)
RCS MP Ausfahrbühne 375 | 550
Aufbau- und Verwendungsanleitung – Regelausführung
22a
24
26
27
Abb. B4.04a
20
22b
25
23
26
27
Abb. B4.04b
21
Abb. B4.03
22a
Abb. B4.04
