1. Inbetriebnahme (Fortsetzung)

Einschalten

Das Einschalten der Digmaster kann aufgrund der Systemkonfiguration variieren.
Position bewegen. Einmal indiziert, erlöschen die Warnsymbole. Die Index-Positionen werden
bei der Installation festgelegt. Es ist möglich, dass sie nicht genau wie beschrieben positioniert
sind. Hierbei die Ausrüstung bewegen, bis die Indexposition erkannt wird.
Alle möglichen Fehlersymbole werden auf der folgenden Seite angezeigt.
Digmaster Bedienungsanleitung - 560656-G00 - Version 1.0

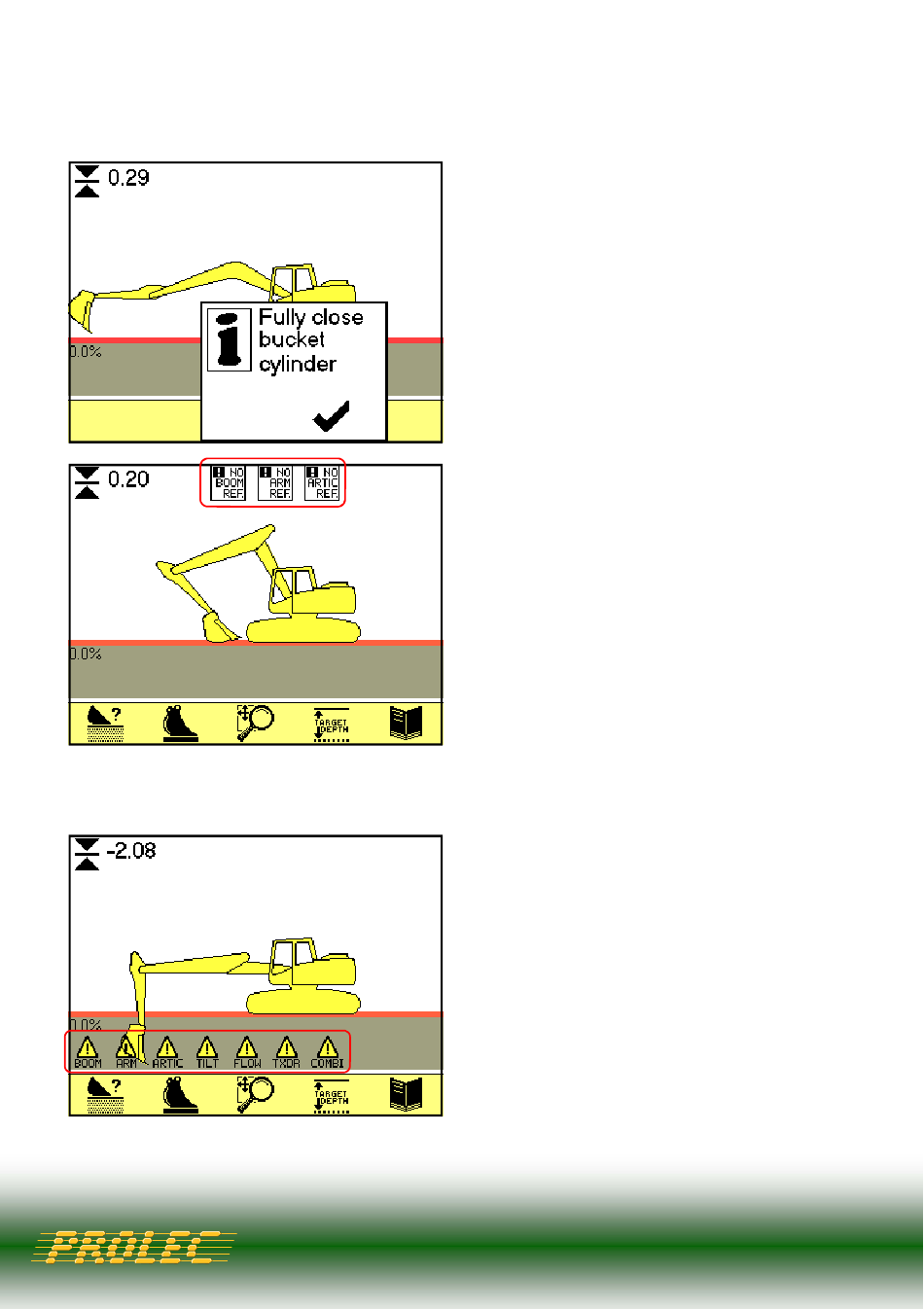

Ist das System mit einem Löffeldurchfluss-
mengensensor ausgerüstet (um den
Löffelwinkel zu erreichnen) wird die links
gezeigte Nachricht erscheinen. Löffelzylinder
ganz schließen (Löffel komplett AUF) und
Taste 4 unter dem Häkchen Symbol drücken.
Dieser Vorgang referenzt den Mengensensor.
Ebenso, wenn das System einen Greifer als
Werkzeug aktiv hat wird für die Benutzung die
Nachricht "Fully open grab" dafür erscheinen.
Es sind zwei Arten von Winkelsensoren für die
Digmaster verfügbar. Die solid state AS7
Sensoren messen "absolut" und benötigen
daher keine Initialisierung. Für Maschinen mit
langer Auslage werden genauere Sensoren
(AS8) eingesetzt, die Optische Inkremental-
encoder benutzen. AS8 Sensoren verlangen
vor Einsatz eine Initialisierung. Die hier
gezeigten Warnsymbole werden angezeigt,
bis jeder Sensor durch seine Indexposition
gefahren wurde. Um den Auslegersensor zu
indizieren (referenzen), den Ausleger durch
die 45° Position anheben. Um den Stiel zu
indizieren, den Stiel vertikal durch die 45°
Alle Sensoren in der Digmaster operieren auf
einem 2.0 B CAN bus. Sollte einer der
Sensoren fehlerhaft sein, wird am unteren
linken Rand des Displays ein Fehlersymbol
erscheinen, die rote LED wird leuchten und
ein Audioalarm ertönen.
Das linke Beispiel zeigt eine Situation bei der
alle Sensoren im System fehlerhaft sind.
Sollte der Grund nicht offenkundig sein
(beschädigtes Kabel, etc.) bitte Prolec oder
Ihren Servicepartner kontaktieren.
