1. Inbetriebnahme

Übersicht

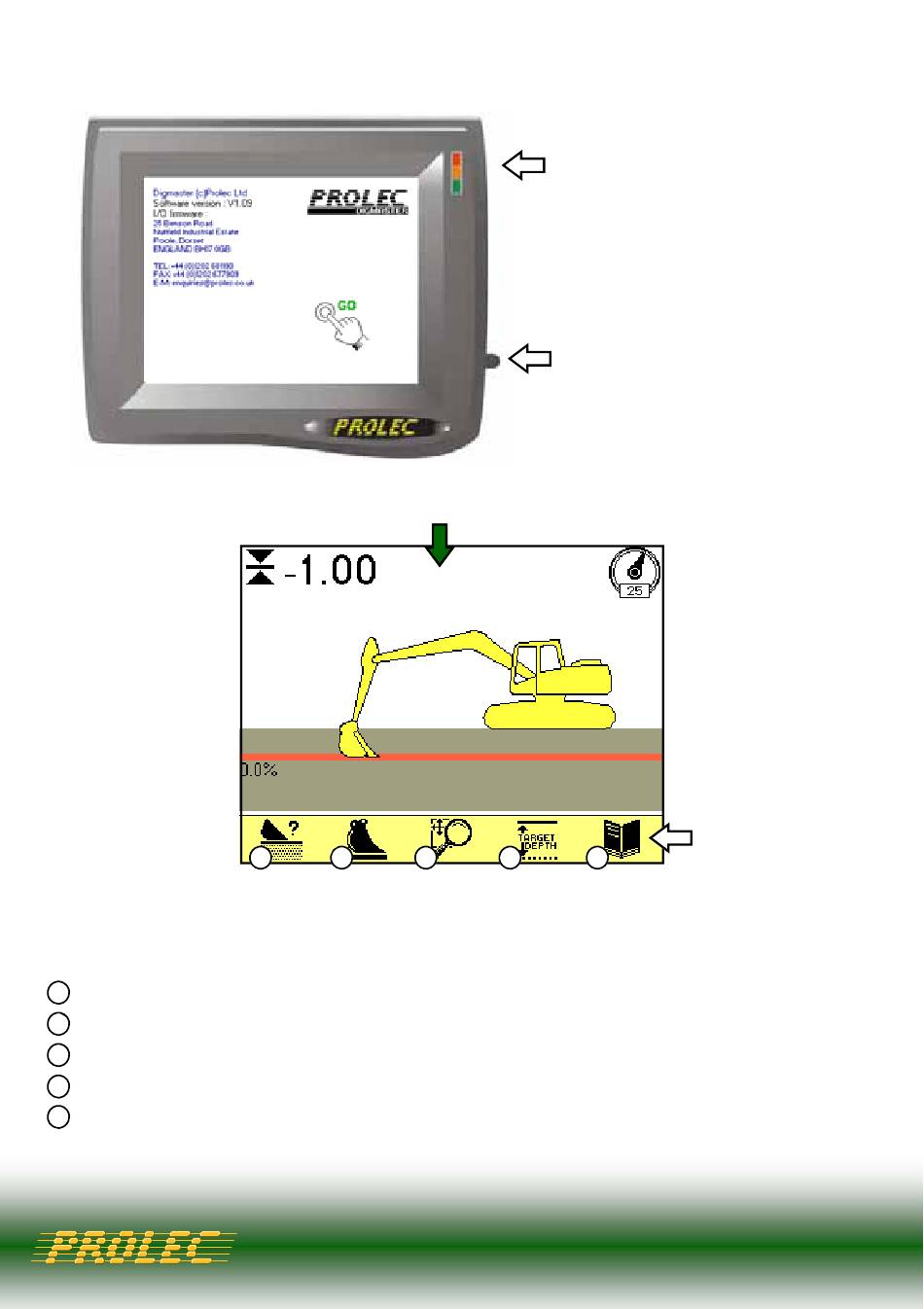

Nach Initialisierung des Systems erscheint der oben gezeigte Startbildschirm. Den
Bildschirm irgendwo berühren um fortzufahren.
Digmaster wird mit den Touch Screen Funktionstasten bedient, die sich an der Unterseite
des Displays befinden. Nach dem Start wird das System zum Zustand zurückkehren bei
dem es letzmalig ausgeschaltet wurde. Das oben gezeigte Tastenmenü ist die oberste
Ebene und beinhaltet die am meisten benutzten Funktionen:
1
Auswahl Aushubmodus
2
Systemreferenz einstellen
Schwenk-, Zoom- und Löffel- "Sperre"
3
Zieltiefe einstellen
4
Weitere Funktionen
5
Digmaster ist "MASSLOS" - Wird das System in der Einheit Fuß kalibriert, erfolgt die
Dateneingabe und –ausgabe in Fuß. Ist es metrisch kalibriert, erfolgt sie in Metern.
1 2 3
HINWEIS: Touch Screen Tasten funktionieren abhängig
vom Modus. Das Drücken einer Taste die die aktuelle
Funktion nicht unterstützt wird keinen Effekt haben.
Digmaster Bedienungsanleitung - 560656-G00 - Version 1.0
Indikator LED's
Beim Einschalten werden die
grüne und die gelbe LED
wechselnd während der
Initialisierung des Systems
aufleuchten. Während dieser
zeit bleibt der Bildschirm
AN/AUS
Einmal drücken für Ein-
schalten, Drücken und kurz
festhalte für Ausschalten.
4 5
Funktionstasten
6
