1. Inbetriebnahme (Fortsetzung)
Schwenklöffelfunktion
Aufgrund von Grenzen, die Schwenklöffelgrafik in 2D anzuzeigen, ist der Modus "Aushub mit
Grabenprofilen" deaktiviert, wenn ein Schwenklöffel gewählt ist.
Digmaster Bedienungsanleitung - 560656-G00 - Version 1.0

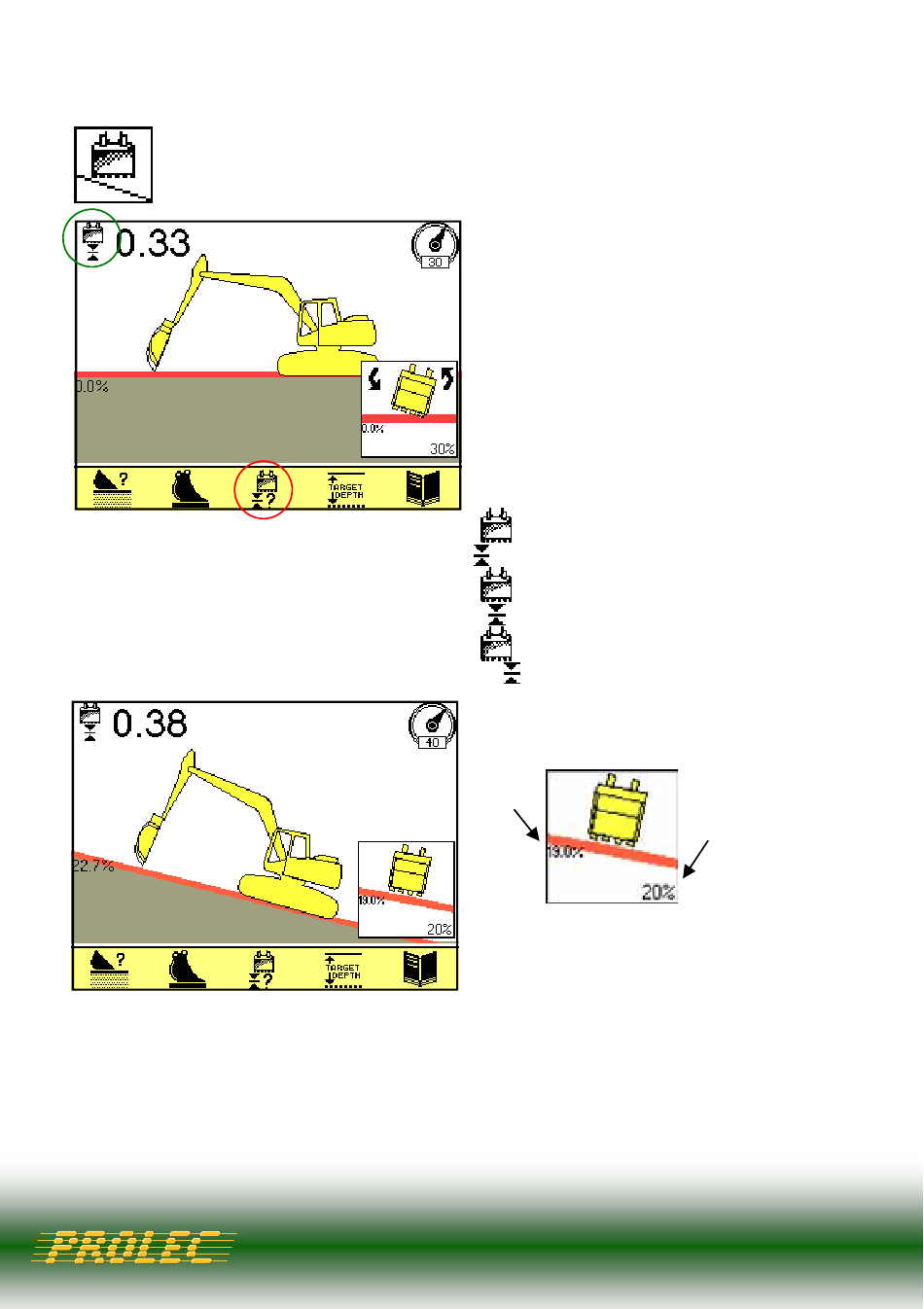

Digmaster kann konfiguriert werden, um
einen Schwenklöffel zu verwalten. Ist ein
Schwenklöffel gewählt (siehe Seite 14)
verändert sich die Ansicht der obersten
Software Menüstruktur. Die Taste
"Schwenken/Zoomen" wird durch "Aktive
Werkzeugposition" ersetzt (im Bild rot
eingekreist), und das Standardsymbol
"Entfernung zum Ziel" durch den Indikator
"Aktive Werkzeugposition" (grün einge-
kreist). Eine zusätzliche Grafik mit
Frontansicht kann in der rechten unteren
Ecke angezeigt werden (siehe Seite 44)
Durch Drücken der Taste "Aktive
Werkzeugposition" schaltet man
zwischen der linken, mittleren und
rechten Position. Alle Entfernungen
sowie das Referenzen sind relative
zur aktiven Werkzeugposition. Die
Schwenklöffelgrafik im Haupt-
display zeigt die Position als eine
gelbe Front.
Die optionale Schwenklöffelanzeige gibt
folgenden Informationen an:
Quer–
Neigung
Sollte der Schwenkwinkel mit einem AS7
Gravitationssensor gemessen werden,
reduziert sich die Genauigkeit wenn der
Löffel sich von seiner "senkrechten"
Position entfernt. (unabhängig vom
Schwenkwinkel). Fällt die Genauigkeit
unter 0.2º wird die komplette Schwenk-
löffelgrafik ROT und zeigt an, das die
gesamte Systemgenauigkeit beeinträchtigt
ist. (typisch >±45º von vertikal).
Schwenk-
löffelwinkel
