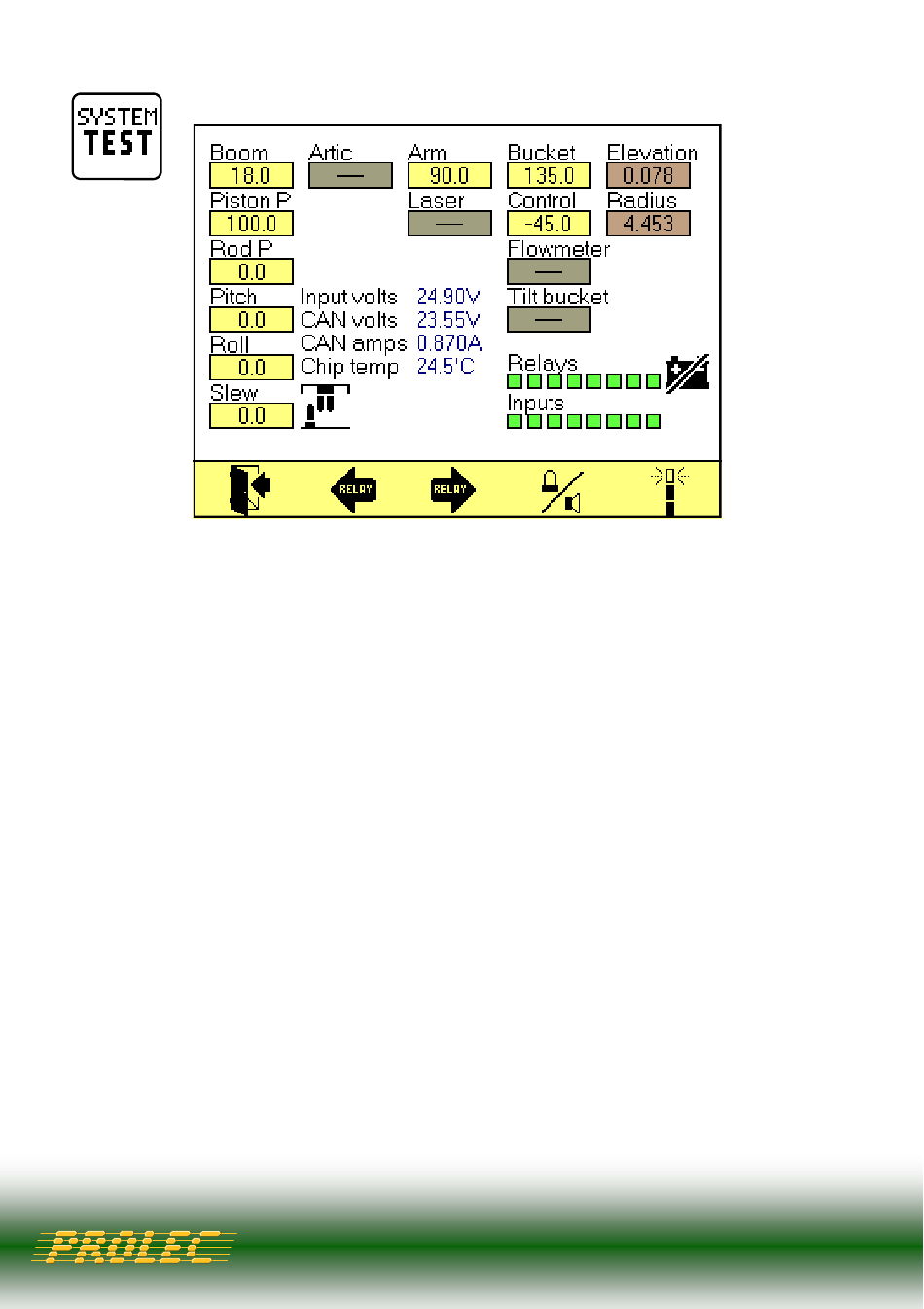

2. Systemtest

Die Funktion Systemtest erlaubt, alle Sensoreingangsdaten
aufzuzeigen und alle möglichen optionalen Ausgangssignale
durchzuführen. Wenn die Kombi-Box nicht aktiviert ist, werden
'Relays', 'Inputs', Kombi Stromversorgung und die Tasten 2—4
nicht angezeigt. Alle nicht aktivierten Sensoren sind grau hinterlegt.
Eine grundlegende Systemfehlerdiagnose kann durch Benutzen der
Testseite und folgender Hinweise durchgeführt werden :
Boom Angle/Auslegerwinkel
0º = Ausleger horizontal (Ausleger und Stielbolzen befinden sich in
einer genau horizontalen Linie). Winkel über horizontal sind positive
(+), Winkel darunter negative (-). Für Konfigurationen mit
hydraulischem Verstellausleger bezieht sich dieser Winkel auf die
erste Auslegersektion.
Piston P / Druck kolbenseitig (optional)
Kolbenseitiger Druck des Auslegerzylinders in Bar (Bereich 0-500).
Diese Option wird benutzt für LMB und Löffel – Wiegeoptionen. Der
duale Druckaufnehmer kann entweder im Auslegersensor integriert,
oder eine separate Einheit sein.
Rod P / Druck stangenseitig (optional)
Stangenseitiger Druck des Auslegerzylinders in Bar (Bereich 0-500)
Dies Option wird benutzt für LMB und Löffel-Wiegeoptionen.
