2. Systemtest (Fortsetzung)
Pitch Angle / Steigungswinkel (optional)
0º = Oberwagen steht in der Längsachse horizontal. Steigt die
Maschine vorne an wird ein positive Winkel produziert, neigt sie
sich nach vorne ein negative.
Roll Angle / Rollwinkel (optional)
0º = Oberwagen in der Querache horizontal. Steigt der Oberwagen
in Fahrtrichtung rechts wird ein positiver Winkel erzeugt, steigt er
links an ein negative.
Slew Angle / Drehwinkel (optional)
0º = Ausrüstung befindet sich direkt über der Front (Kettenmotoren
hinten). Der Drehwinkel steigt im Uhrzeigersin an (Drehung nach
rechts). Arbeitsbereich = 0 bis 359º. Wenn die Maschine NICHT mit
einem GPS Kompass ausgerüstet ist, werden zusätzliche Grafiken
für Näherungsschalter erscheinen. Diese Symbole stellen die drei
für die Verdrehungsüberwachung benötigten Schalter da. Ihre
Funktion und Reihenfolge der Funktion sind äußerst wichtig für
richtige Messungen.

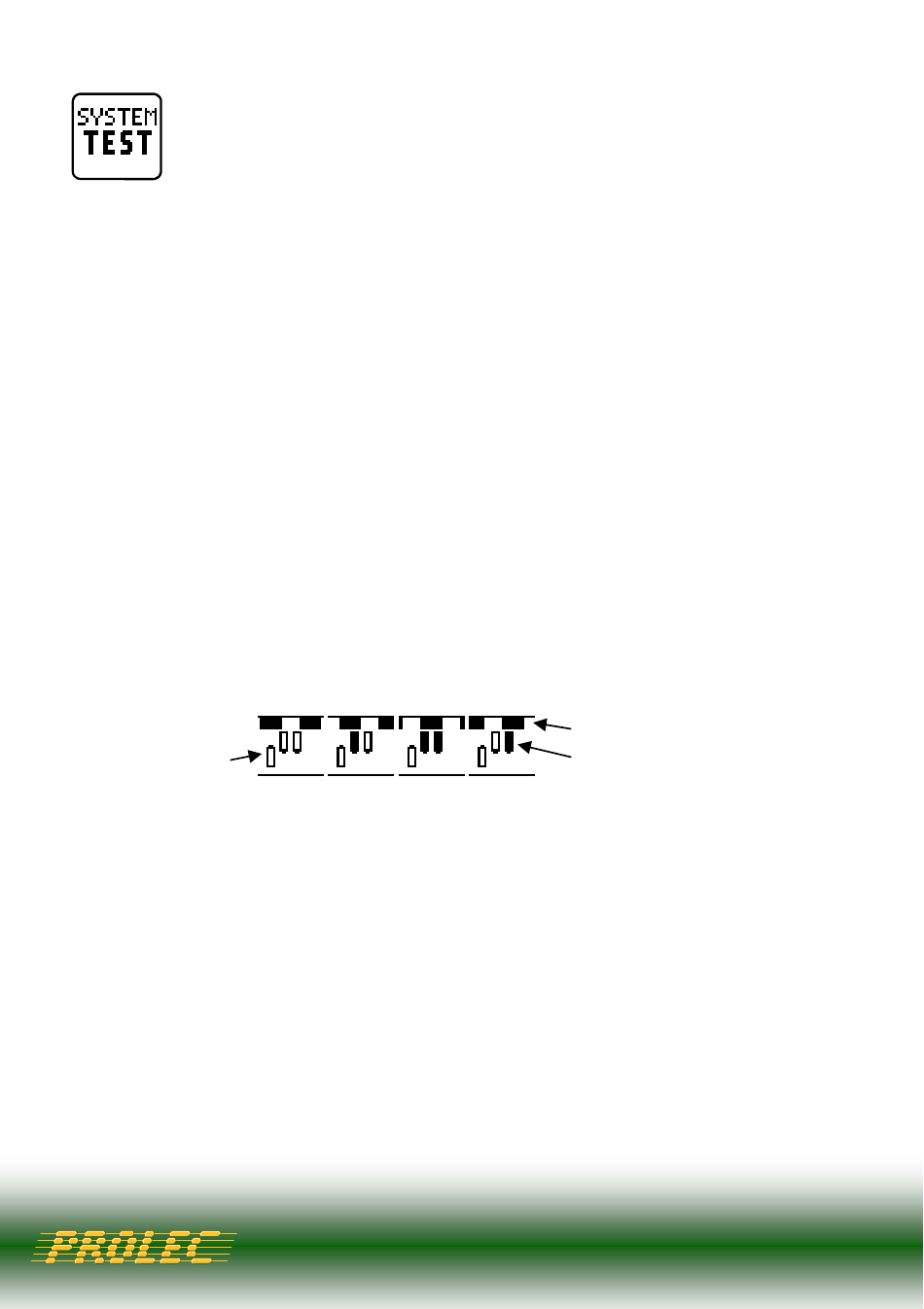

Indexschalter
Die korrekte Schaltersequenz ist wie folgt:
1. 1 Aus, 2 Aus
2. 1 An, 2 Aus
3. 1 An, 2 An
4. 1 Aus, 2 An
5. Gehe zu 1.
Der Index—Schalter wird benutzt um das System bei jeder
physikalischen 0° Durchfahrt automatisch zu re-referenzieren. Das
Symbol wird "Schwarz" wenn geschaltet. Der Index-Näherungs-
schalter wird durch einen Metallstab aktiviert, welcher so
angeschweißt wird, das der Kontakt entsteht, wenn die Maschine
sich auf 0° Position befindet (Ausrüstung exakt nach vorne).
Digmaster Bedienungsanleitung - 560656-G00 - Version 1.0
1 2 3 4
Drehkranzzähne
Näherungsschalter Verdrehung
