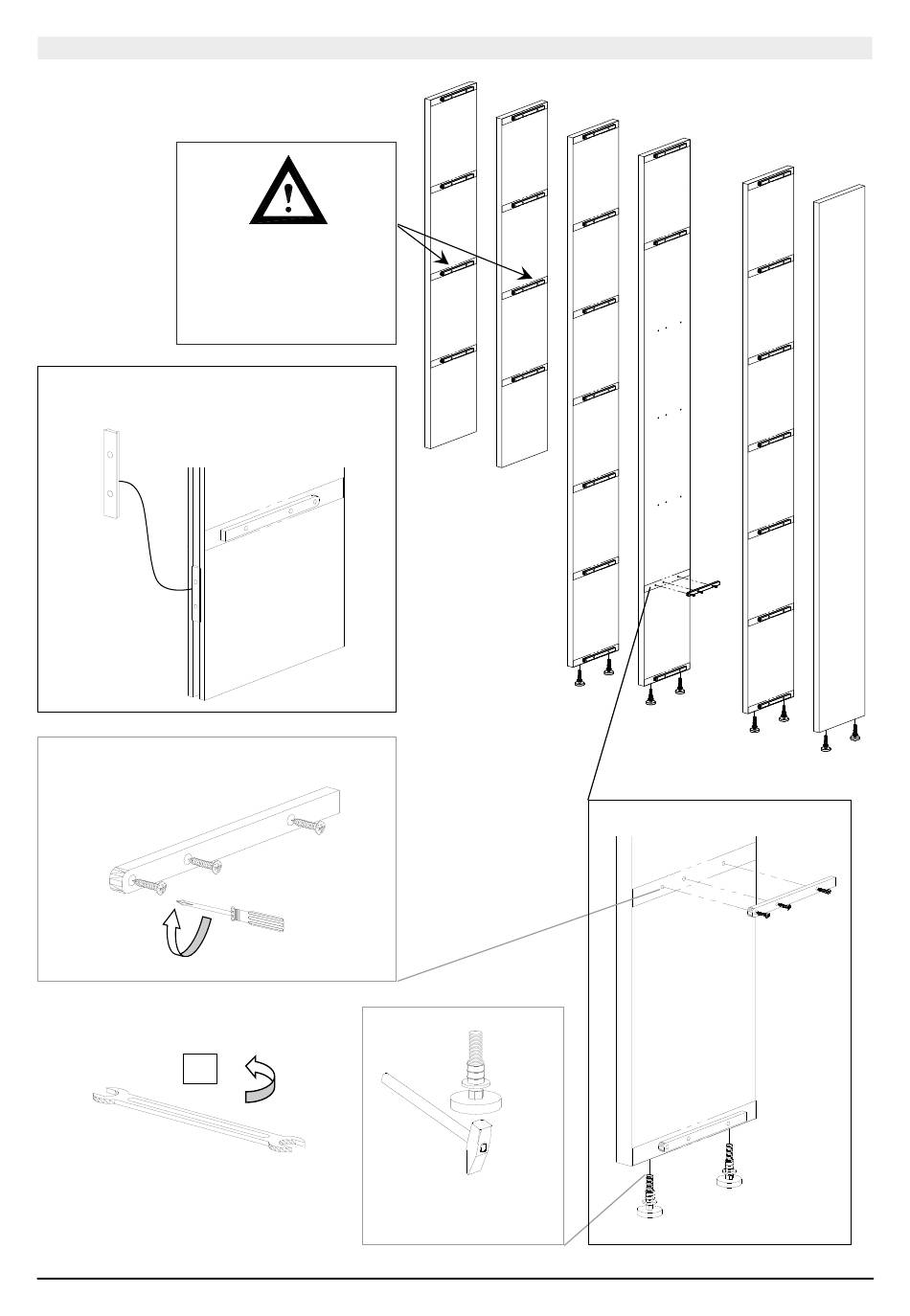

IMAGE 4, Preparing side panels for installation
Bild 4, Wangenvormontage
Cable holder for side panels with
10 mm groove width
Secure 168 mm snap-in
rail using Liko screws 3.5x 17
+/-
+/-
AF8 spanner wrench
for height adjustment
Montage Wangen CALEA ab R5795.xls
CALEA SIDE PANELS ASSEMBLY INSTRUCTIONS
Position
Aufsteckschienen laut
Auttrags-Servicecard
Install the snap-in
montieren!
rails as positioned
on the order
service card.
Kabelhalter für
Wangen
mit 10mm Nutbreite
Aufsteckschiene
168mm mit Liko-
Schrauben 3,5x 17
befestigen
Gabelschlüssel SW8
für Höhenversteller
+/-
Höhenversteller
M8x56
eindrücken
Push in height
adjuster M8x56
12.04.2021 / EFF
CE28
Seite 3/12
