MONTAGE ALLGEMEIN
CALEA

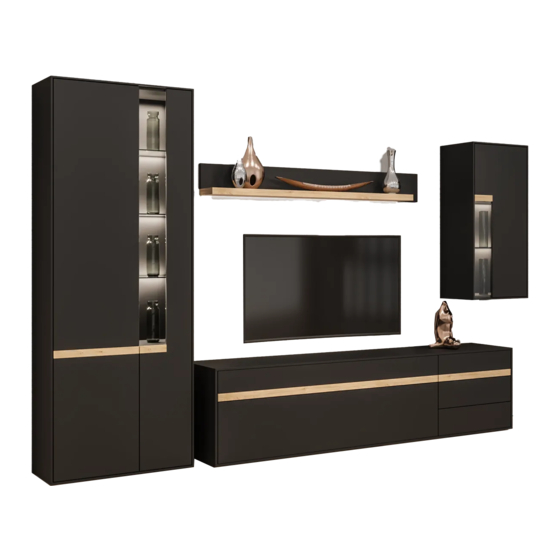

BILD 1 Beispielwände CE57 und CE217
BITTE BEACHTEN!
ACHTUNG! Hängeelemente exakt nach Vorgabe montieren!
Alle kippgefährdete Elemente mit den mitgelieferten Kippsicherungen befestigen!
BILD 2, Kippsicherungen montieren!
Rundkopfschraube
4x17
Zylinderkopfschraube
5,5x70
Niveliergleiter in die
vorgesehenen Bohrungen
eindrücken und Schränke
ausrichten
MONTAGE CALEA ALLGEMEIN
Dübel
Ø 8 mm
+/-
Qualifiziertes Fachpersonal
Bei allen U-Schränken 5-8R, wird ein
Befestigungswinkel mit Metallzapfen
als Kippsicherung montiert. Hierbei
wird eine Senkschraube 5x60 mm und
ein Kunststoffdübel Durchm. 8 mm
verwendet. Nur bei Schrägmontage
deckt die 13 mm Abdeckplatte den
Beschlag ab.
1
Werbung
Verwandte Anleitungen für GWINNER CALEA CE57
Inhaltszusammenfassung für GWINNER CALEA CE57
- Seite 1 MONTAGE ALLGEMEIN CALEA Qualifiziertes Fachpersonal BILD 1 Beispielwände CE57 und CE217 BITTE BEACHTEN! ACHTUNG! Hängeelemente exakt nach Vorgabe montieren! Alle kippgefährdete Elemente mit den mitgelieferten Kippsicherungen befestigen! BILD 2, Kippsicherungen montieren! Bei allen U-Schränken 5-8R, wird ein Befestigungswinkel mit Metallzapfen als Kippsicherung montiert.
- Seite 2 BILD 3, Schränke verbinden, Abdeckplatten montieren Befestigung Abdeckplatten Stauraum für Kabel 13 mm an markierten Trafo usw. Punkten von innen! Senkschraube 4x27 mm und Abdeck-Kappen Verbindungsschraube M4x28 mit Hülsenmutter BILD 4, Gestellteile verbinden + befestigen Verbindung Gestellteile mit 8x Senkschraube M8x 25 mm schwarz 4x Stellschraube M8x25 mm für...
- Seite 3 BILD 5, Abdeckplatten + Beleuchtung montieren Befestigung Abdeckplatten 13 mm an markierten Punkten von innen! (Senkschraube 4x27 mm und Abdeck-Kappen in Korpusfarbe) LED-Band abschneiden " Bei KD-Wunsch LED-Beleuchtung z.B. 1150 mm bei aufkleben (selbstklebend), bei Hängeschrank 1226 mm Bedarf ablängen z. B. 1150 oder 1450 mm und beidseitig Zugentlastung mit Liko 3x13 mm montieren!
- Seite 4 BILD 6, Wandpaneel + Hängeschrank bohren 3x Dübel 8mm bohren und Zylinderkopfschraube 5,5x70 Wandhaken eindrehen + Dübel 8mm + 3x Schiene 125 mm je Schrank Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine, Hohlblocksteine. Bei abweichendem Untergrund ist das Befestigungsmaterial entsprechend auszuwählen. BILD 7, Hängeschrank einhängen Obere Justierschraube = Tiefenverstellung...
- Seite 5 BILD 8, Wandpaneel einhängen Wandpaneel einhängen Justierung Wandpaneele Neigung Wandpaneel mit Gabelschlüssel SW 8 einstellen BILD 9, Abdeckplatten + Füße montieren Befestigung Abdeckplatten 13 mm an markierten Punkten von innen! Verbindungsschraube (Senkschraube 4x27 mm und M4x28 mit Hülsenmutter Abdeck-Kappen in Korpusfarbe) Niveliergleiter in die vorgesehenen Bohrungen eindrücken und Schränke ausrichten.
- Seite 6 BILD 10, Abdeckplatten + Beleuchtung montieren Hängeschrank 1 Raster Befestigung Abdeckplatten 13 mm an markierten Punkten von innen! (Senkschraube 4x27 mm und Abdeck- Kappen in Korpusfarbe) Detail von hinten mit LED Beleuchtung "LEDSET4" bei KD-Wunsch 4-seitig LED-Profile aufkleben, oben+ unten L = 2112 mm Profile seitlich L = 171 mm (Q-Line Mini Opal) Kabelanschluss innen...
- Seite 7 BILD 11, Kombi CE217 bohren Zylinderkopfschraube 5,5x70 + Dübel 8 mm 3x Distanzplatte 75x75x8 mm Bei H1-Schrank Zylinderkopfschraube mit Beleuchtung 5,5x70 + Dübel 8 mm + Wandschienen Holzbohrer Ø8 mm WP5L/ WP5R Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine, Hohlblocksteine.
- Seite 8 BILD 13, Abdeckplatte unten ausrichten Niveliergleiter in die vorgesehenen Bohrungen eindrücken und Schränke ausrichten BILD 14 Befestigung Abdeckplatten 26 mm an markierten Punkten von innen! (Senkschraube 4x27 mm und Abdeck- Kappen in Korpusfarbe) Abdeck-Kappe vernickelt Ø5mm, für nicht verwendete Verbindungsbohrungen in Schrankseiten montieren! Verbindungsschraube M4x28 mit Hülsenmutter...
- Seite 9 BILD 16A, Bsp. CE1 mit WRA1-L 6 x Holzdübel Durchm. 8x50 Sechskantschlüssel SW4 9x Unita-Verbindungsschraube Durchmesser 7x70 mm BILD 16B, Wandpaneel bohren Dübel 8 mm bohren und Wandhaken eindrehen Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine, Hohlblocksteine. Bei abweichendem Untergrund ist das Befestigungsmaterial entsprechend auszuwählen.
- Seite 10 BILD 17, Hängeschränke bohren Zylinderkopfschraube 5,5x70 + Dübel 8 mm Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine, Hohlblocksteine. Bei abweichendem Untergrund ist das Befestigungsmaterial entsprechend auszuwählen. BILD 18, Hängeschränke+ Wandpaneele bohren Zylinderkopfschraube 5,5x70 + Dübel 8 mm Dübel 8 mm bohren und Wandhaken eindrehen Die mitgelieferten Dübel sind für folgende Untergründe geeignet:...
- Seite 11 Bohr- /Einbaumaße Wandborde mit Holzboden WB105L/R, WBA105L/R Andere Einbauhöhen siehe Auftrags-Servicecard (Grafik) WB120L/R, WBA120L/R Beispiel-Einbauhöhe für Wandborde = 10 Raster WB135L/R, WBA135L/R WB150L/R, WBA150L/R Dübel 8 mm bohren und Wandhaken eindrehen WB165L/R, WBA165L/R WB180L/R, WBA180L/R WB195L/R, WBA195L/R Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine, Hohlblocksteine.
- Seite 12 Bohr- / Einbaumaße H1- Hängeschränke 3x Distanzplatte 75x 75x 8mm Zylinderkopfschraube Bei H1-Schrank 5,5x70 + Dübel 8 mm mit Beleuchtung + Wandschienen WP5L/ WP5R Holzbohrer Ø8 mm H1-1, H1-11 H1-2, H1-7, H1-12, H1-17 H1-3, H1-4, H1-13, H1-14 H1-5, H1-8, H1-15, H1-18 Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine, Hohlblocksteine.
- Seite 13 Bohr- / Einbaumaße H2- Hängeschränke Einbauhöhe: siehe AUFTRAGS-SERVICECARD Zylinderkopfschraube 5,5x70 + Dübel 8mm 1x Schiene 55 cm je Schrank 63 cm, 2x Schiene 12,5 cm Schränke 78 + 93 cm 2x Schiene 55 cm je Schrank 123 cm, 4x Schiene 12,5 cm je Schrank 153 cm+ 223 cm usw. H2-1, H2-2, H2-3 H2-6, H2-7, H2-8 H2-6, H2-7, H2-8...
- Seite 14 Bohr- / Einbaumaße H3 + H6 + H7 + H8-Hängeschränke Einbauhöhe: siehe AUFTRAGS-SERVICECARD Zylinderkopfschraube 5,5x70 + Dübel 8 mm 1x Schiene 25 cm je Schrank 33 cm, 1x Schiene 40 cm je Schrank 48 cm, 1x Schiene 55 cm je Schrank 63 cm 2x Schiene 12,5 cm Schränke 78+93 cm H6-Schränke H7-Schränke...
- Seite 15 Bohr- / Einbaumaße HS5-Hängeschränke Zylinderkopfschraube 5,5x70 + Dübel 8 mm 1x Schiene 25 cm, 1x Schiene 12,5 cm CE100 CE100-SV HS5-238QL HS5-238QR Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine, Hohlblocksteine. Bei abweichendem Untergrund ist das Befestigungsmaterial entsprechend auszuwählen. MONTAGE CALEA ALLGEMEIN...
- Seite 16 Montage Schubkasteneinteilung Clips eindrücken Gläser einschieben Profile sind im Schubkasten vormontiert E1-45, E1-60, je 3 Gläser 298x70x4 mm EK1-60, EK1-75, je 3 Gläser 378x70x4 mm EK1-90, EK1-105, je 4 Gläser 378x70x4 mm EK2-60, EK2-75, je 3 Gläser 378x170x4 mm EK2-90, EK2-105, je 4 Gläser 378x170x4 mm Einstellung Frontspalt mit Push Push-Beschlag am Schrank montiert, verstellbar mit...
- Seite 17 Ausrichten der Türen durch Nachstellen der Scharniere Ausrichten der Tür in Ein- bzw. senkrechter Richtung Banddemontage Ausschalter der Tür- Dämpfung! Tiefenverstellung Bandabdeckung: Öffnen ausrichten der Tür mit der Bei gekröpften Bändern, Verstellschraube in waagerechter gekröpfte Abdeckung Richtung verwenden Schubkasten Höhen-Feinjustierung Schubkasten Seiten-Feinjustierung Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine, Hohl- blocksteine.
- Seite 18 Montage Schubkasten Schubkasten Neigung verstellen Schubkasten Frontspalt einstellen Schubkasten aushängen Schubkasten einhängen MONTAGE CALEA ALLGEMEIN...
- Seite 19 Beleuchtungsplan CALEA ohne FKS Achtung, max. Belastung vom Trafo Wichtiger Hinweis zur LED-Beleuchtung: beachten! Eine Überlastung vom Trafo Anschluß der Leuchten nur an Sicherheitstrafos nach verkürzt die Betriebsdauer! Defekt!!! EN 61558 (VDE 570), 12 Volt Gleichspannung (DC). EVG-LED, 10 fach-Verteiler, 12V-DC (weißes Stecksysem), 30 Watt, 230V L.
- Seite 20 Beleuchtungsplan CALEA mit FKS4 Achtung, max. Belastung vom Trafo Wichtiger Hinweis zur LED-Beleuchtung: beachten! Eine Überlastung vom Trafo Anschluß der Leuchten nur an Sicherheitstrafos nach verkürzt die Betriebsdauer! Defekt!!! EN 61558 (VDE 570), 12 Volt Gleichspannung (DC). LED 6-fach Verteiler LED-Verlängerung, „LEDSET1“...
