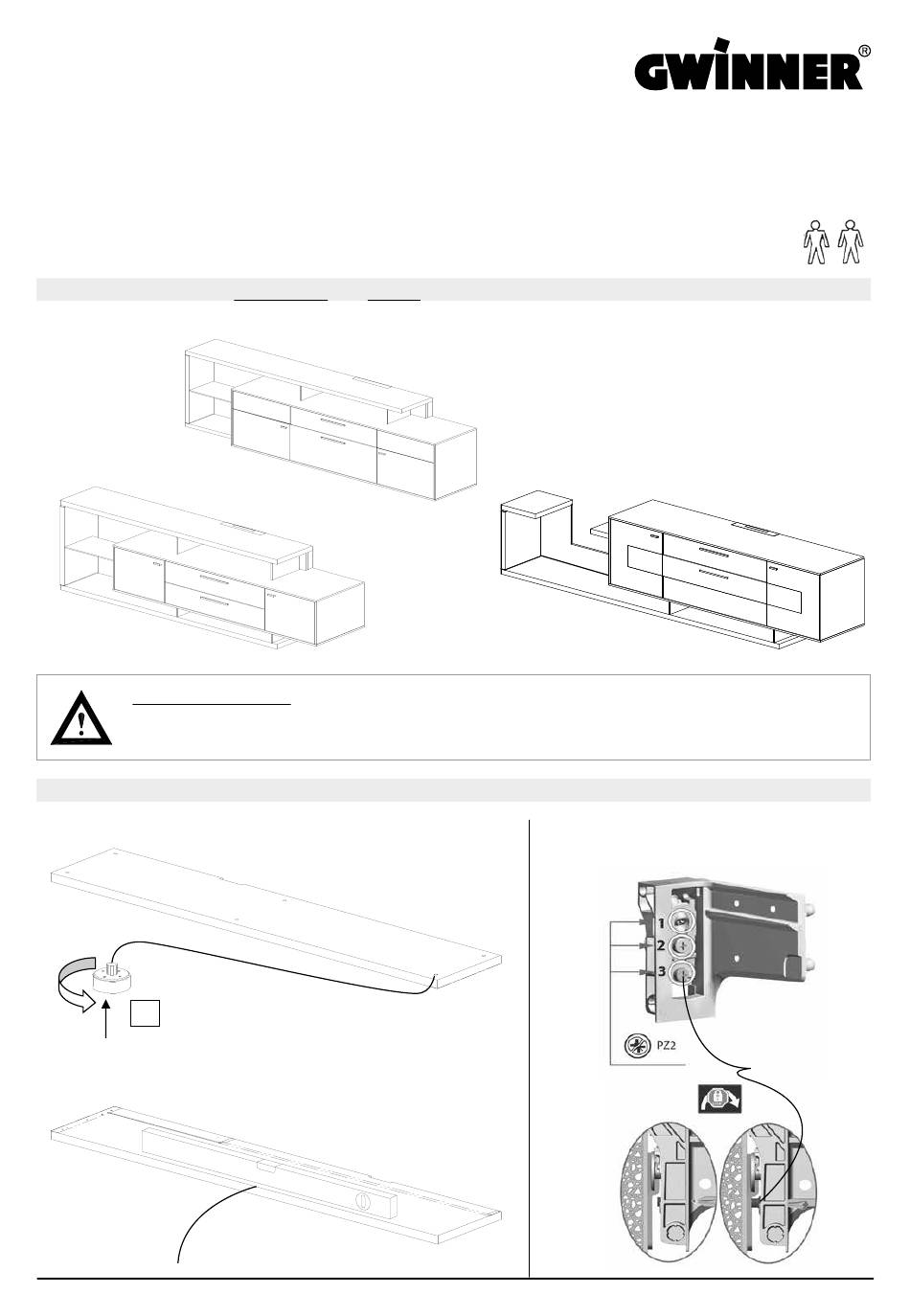

MONTAGE ZEILEN MIT SPANGEN
MEDIA CONCEPT
AB R5750

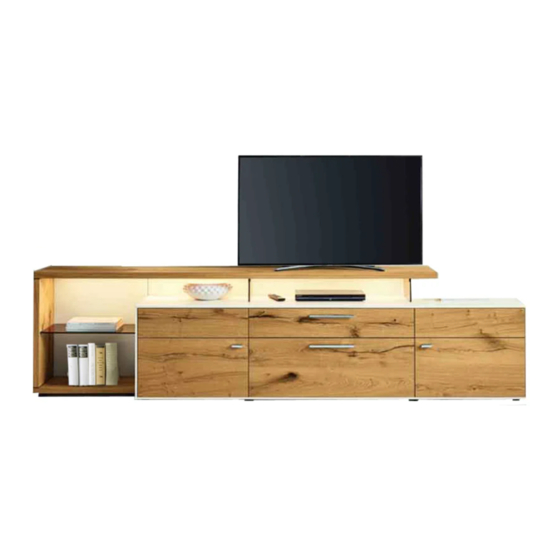

BILD 1 Beispielwände SP12, SP67 und SK121
SP67
SP12
BITTE BEACHTEN!
ACHTUNG! Hängeelemente exakt nach Vorgabe montieren!
Alle kippgefährdete Elemente mit den mitgelieferten Kippsicherungen befestigen!
BILD 2, Füße montieren, Spangenplatte ausrichten!
6 St. Niveliergleiter in die
+/-
vorgesehenen Bohrungen eindrücken
Untere Spangenplatte ausrichten
MONTAGE MEDIA CONCEPT ZEILEN MIT SPANGEN
Qualifiziertes Fachpersonal
SK121
Aushängesicherung für Korpus
2R + 3R beachten!
SP12
Nr. 3 festziehen!
1
