MONTAGE BRÜCKEN & WANDREGALE
CALEA

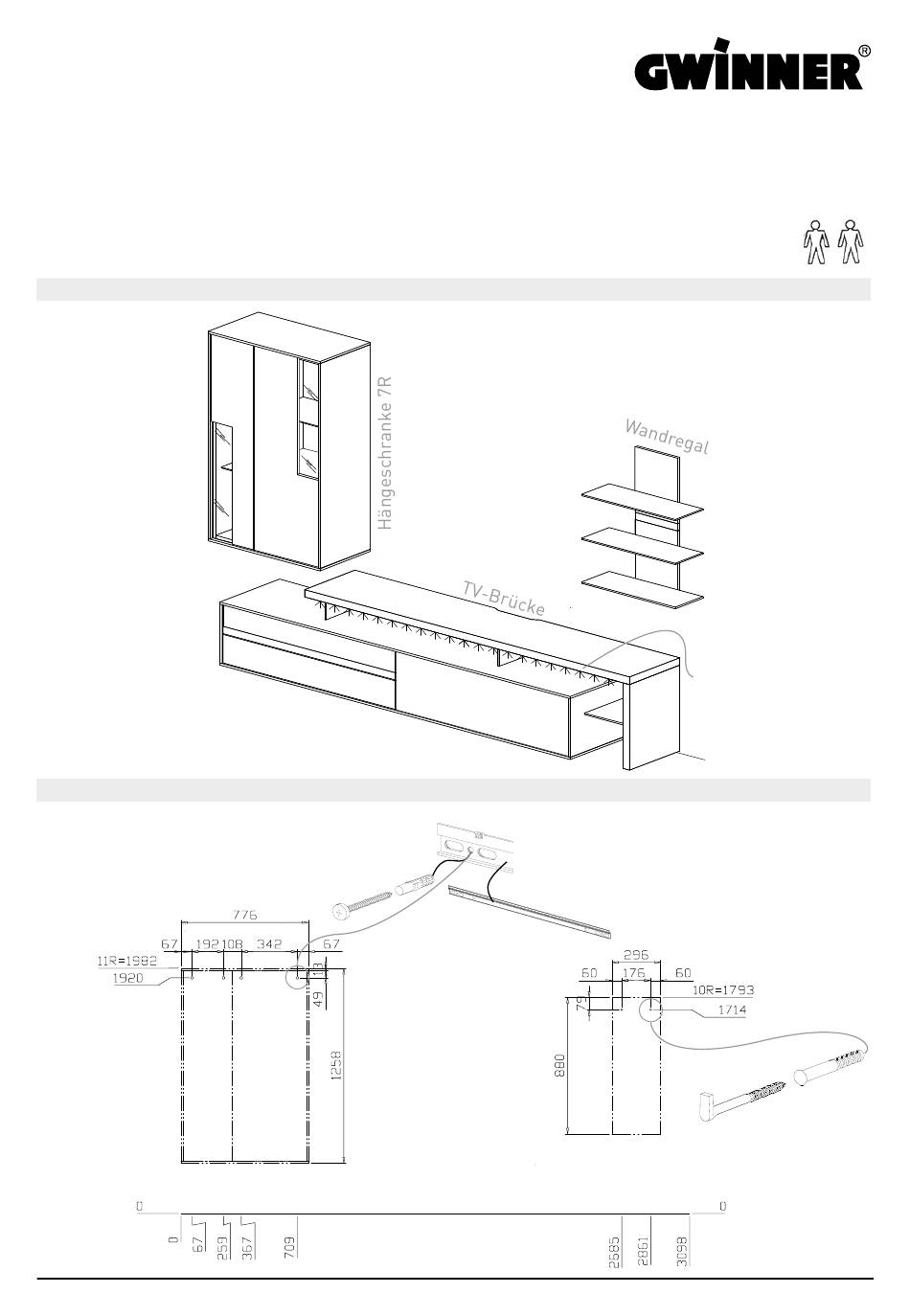

BILD 1 Beispielwand CE466
BILD 2 Hängeschranke + Wandregal bohren
MONTAGE BRÜCKEN & WANDREGALE CALEA
Qualifiziertes Fachpersonal
Beleuchtung
"LN210" für
TV-Brücke
(Zubehör)
Zylinderkopfschraube 5,5x70
+ Dübel 8 mm
2x Dübel 8mm bohren
und Wandhaken
eindrehen
1
Werbung
Verwandte Anleitungen für GWINNER CALEA CE466
Inhaltszusammenfassung für GWINNER CALEA CE466
- Seite 1 MONTAGE BRÜCKEN & WANDREGALE CALEA Qualifiziertes Fachpersonal BILD 1 Beispielwand CE466 Beleuchtung "LN210" für TV-Brücke (Zubehör) BILD 2 Hängeschranke + Wandregal bohren Zylinderkopfschraube 5,5x70 + Dübel 8 mm 2x Dübel 8mm bohren und Wandhaken eindrehen MONTAGE BRÜCKEN & WANDREGALE CALEA...
- Seite 2 BILD 3, Glasböden am Wandpaneel befestigen Glasboden ins Wand- paneel einschieben SW 5 Glasboden festklemmen und Neigung einstellen! BILD 4, Wandpaneel einhängen Justierung Wandpaneele Wandpaneel einhängen Neigung Wandpaneel mit Gabelschlüssel SW 8 einstellen MONTAGE BRÜCKEN & WANDREGALE CALEA...
- Seite 3 BILD 5, Hängeschränke einhängen Obere Justierschraube = Tiefenverstellung Untere Justierschraube = Höhenverstellung Justierung der Hängeschränke – Achtung!! Von oben kontrollieren, dass alle Beschläge in der Schiene eingehängt sind. BILD 6, Abdeckplatten montieren Befestigung Abdeckplatten 13 mm an markierten Punkten von innen! (Senkschraube 4x27 mm und Abdeck-Kappen in Korpusfarbe)
- Seite 4 BILD 7, Abdeckplatten + Füße montieren Befestigung Abdeckplatten 13 mm an markierten Punkten von innen! (Senkschraube 4x27 mm Verbindungsschraube und Abdeck-Kappen in M4x 28 mit Hülsenmutter Korpusfarbe) Niveliergleiter in die vorgesehenen Bohrungen eindrücken und Schränke ausrichten. BILD 8, Beleuchtung an Brückenplatte montieren LED-Band abschneiden "...
