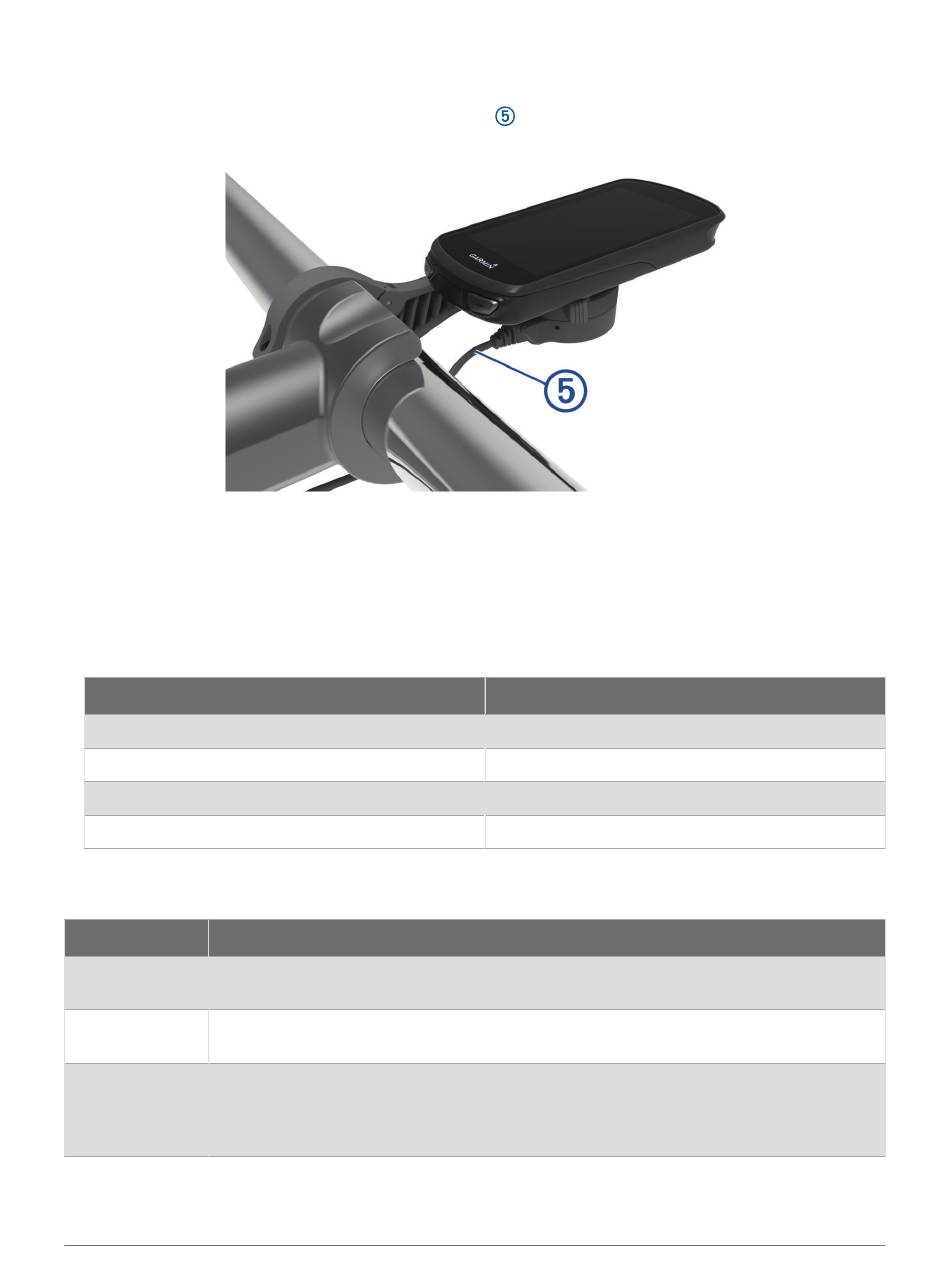

8 Drücken Sie die Halterung nach unten und schließen Sie den Hebel, um das Edge Gerät in der Halterung zu
fixieren.
9 Verbinden Sie das Kabel des Stromversorgungsmoduls

(Erforderliche Kabel,

Seite 24).
Erforderliche Kabel
Zum Abschließen der Installation müssen Sie eines der folgenden kompatiblen Kabel erwerben:
• Bosch Kabel für die Halterung mit Stromversorgung
• Shimano Kabel für die Halterung mit Stromversorgung
HINWEIS: Garmin empfiehlt, das kompatible Shimano Kabel von einem Fahrradmechaniker auf die richtige
Länge kürzen zu lassen.
Leitungsfarbe
Rot
Gelb
Blau
Schwarz
• USB-A-Kabel für die Halterung mit Stromversorgung

Status-LED der Edge Halterung mit Stromversorgung

Verhalten der LED Status
Die Halterung mit Stromversorgung ist mit der Stromversorgung verbunden, ist jedoch
Leuchtet grün
nicht mit einem Edge Gerät gekoppelt.
Die Halterung mit Stromversorgung ist mit dem Edge Gerät gekoppelt und der Ladevor­
Blinkt grün
gang läuft.
Es ist ein Fehler aufgetreten. Trennen Sie die Halterung mit Stromversorgung von der
Stromversorgung und entfernen Sie das Edge Gerät. Schließen Sie die Halterung mit
Blinkt rot
Stromversorgung wieder an und installieren Sie das Edge Gerät. Falls die LED weiterhin
rot blinkt, wenden Sie sich an den Produktsupport.
24
mit dem kompatiblen Netzkabel am E-Bike
Funktion der Leitung
Einschalttaste
Einschalttaste
Masse
Masse
Installationsanweisungen
