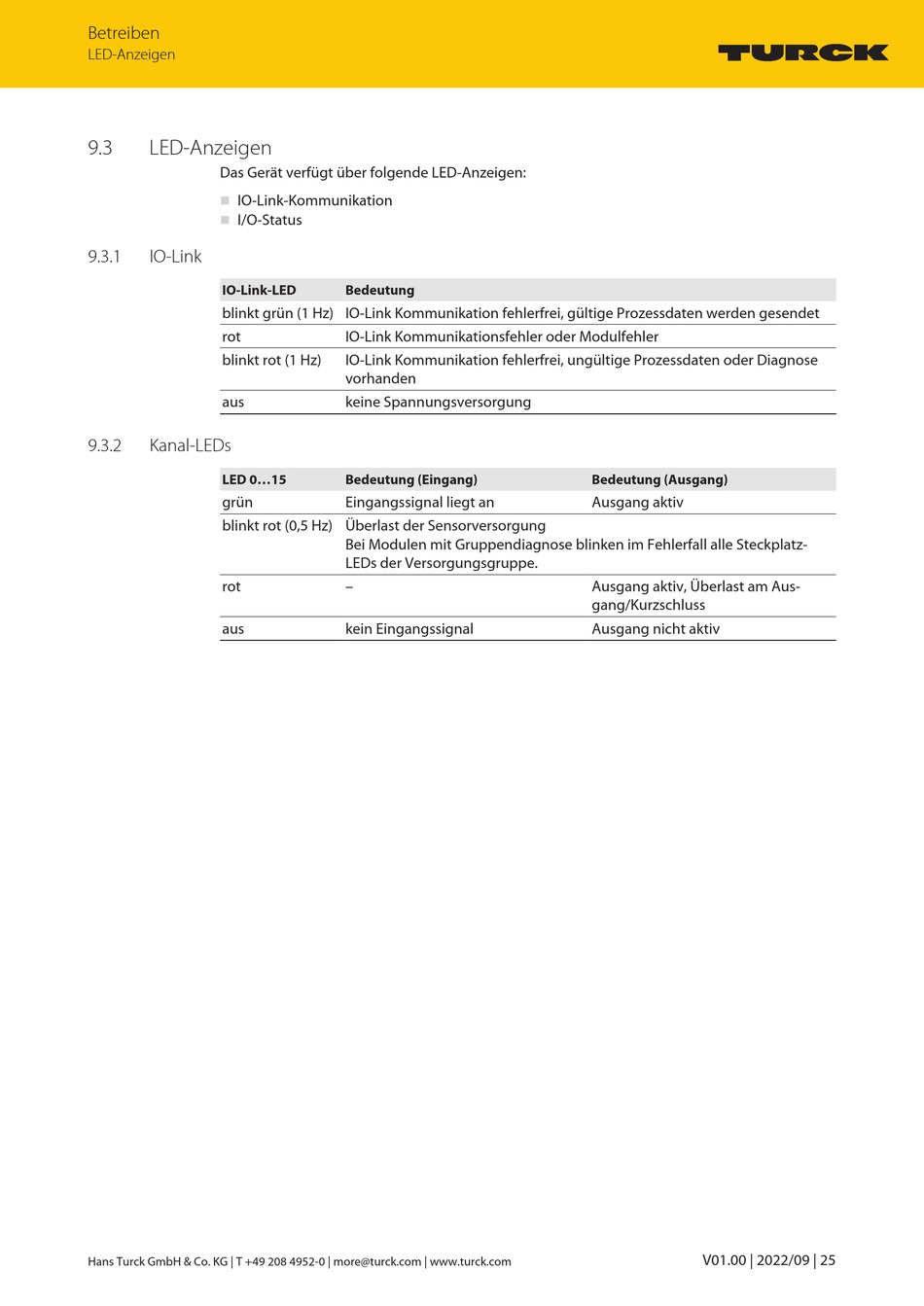

Betreiben

LED-Anzeigen

9.3
LED-Anzeigen
Das Gerät verfügt über folgende LED-Anzeigen:
IO-Link-Kommunikation
n
I/O-Status
n
9.3.1

IO-Link

IO-Link-LED
blinkt grün (1 Hz) IO-Link Kommunikation fehlerfrei, gültige Prozessdaten werden gesendet
rot
blinkt rot (1 Hz)
aus
9.3.2

Kanal-LEDs

LED 0...15
grün
blinkt rot (0,5 Hz) Überlast der Sensorversorgung
rot
aus
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
Bedeutung
IO-Link Kommunikationsfehler oder Modulfehler
IO-Link Kommunikation fehlerfrei, ungültige Prozessdaten oder Diagnose
vorhanden
keine Spannungsversorgung
Bedeutung (Eingang)
Eingangssignal liegt an
Bei Modulen mit Gruppendiagnose blinken im Fehlerfall alle Steckplatz-
LEDs der Versorgungsgruppe.
kein Eingangssignal
Bedeutung (Ausgang)
Ausgang aktiv
Ausgang aktiv, Überlast am Aus-
gang/Kurzschluss
Ausgang nicht aktiv
V01.00 | 2022/09 | 25
