Anschließen
Versorgungsspannung anschließen
6
Anschließen
6.1
Versorgungsspannung anschließen
Zum Anschluss an die Versorgungsspannung verfügt das Gerät über einen 5-poligen, L-codier-
ten M12-Steckverbinder. V1 und V2 sind galvanisch voneinander getrennt. Das max. Anzugs-
drehmoment beträgt 0,8 Nm.

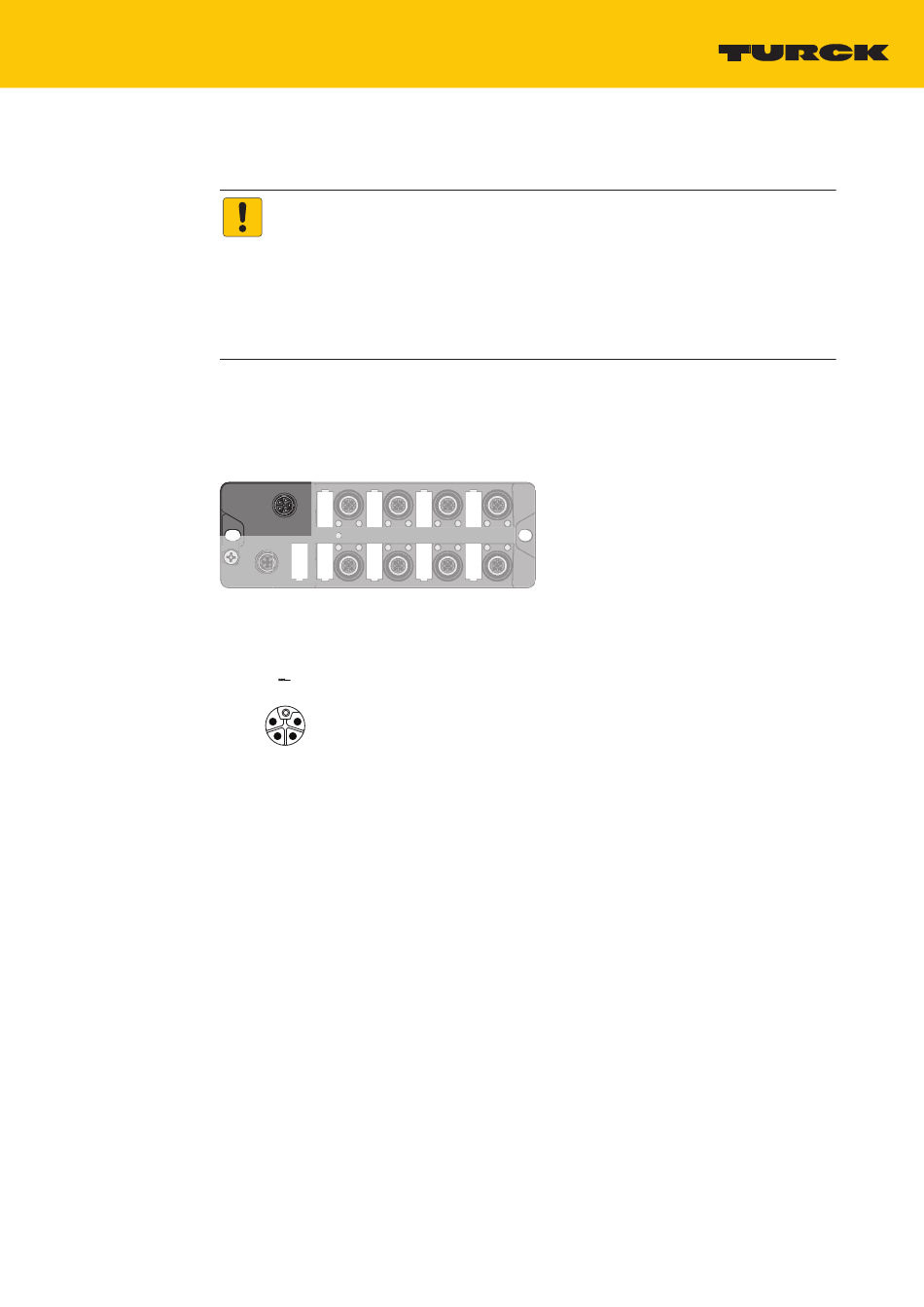

Abb. 3: M12-Steckverbinder zum Anschluss an die Versorgungsspannung
„
Gerät gemäß Pinbelegung an die Versorgungsspannung anschließen.
1
Abb. 4: Pinbelegung Versorgungsspannung
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
ACHTUNG
Eindringen von Flüssigkeiten oder Fremdkörpern durch undichte Anschlüsse
Verlust der Schutzart IP65/IP67/IP69K, Geräteschäden möglich
„ M12-Steckverbinder mit einem Anzugsdrehmoment von 0,6 Nm anziehen.
„ Nur Zubehör verwenden, das die Schutzart gewährleistet.
„ Nicht verwendete Steckverbinder mit geeigneten Verschraub- oder Blindkappen
verschließen. Das Anzugsdrehmoment für die Verschraubkappen beträgt
0,5 Nm.
1 = 24VDC (V1)
FE
2 = GND (V2)
4
3 = GND (V1)
4 = 24VDC (V2)
3
2
5 = FE
XD1
V01.00 | 2022/09 | 11
