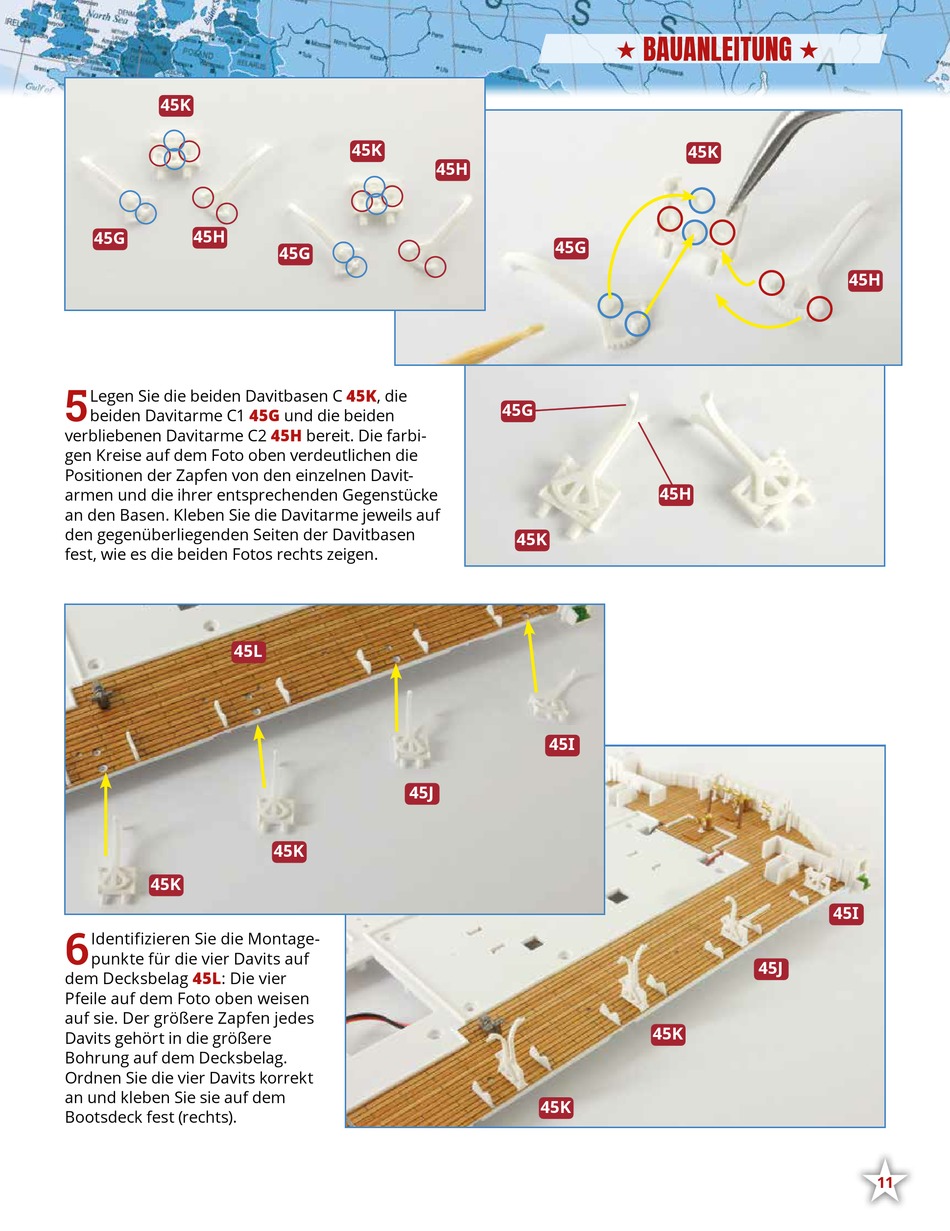

Legen Sie die beiden Davitbasen C 45K, die
beiden Davitarme C1
verbliebenen Davitarme C2
gen Kreise auf dem Foto oben verdeutlichen die
Positionen der Zapfen von den einzelnen Davit-
armen und die ihrer entsprechenden Gegenstücke
an den Basen. Kleben Sie die Davitarme jeweils auf
den gegenüberliegenden Seiten der Davitbasen
fest, wie es die beiden Fotos rechts zeigen.
45L
45K
6
Identifizieren Sie die Montage-
punkte für die vier Davits auf
dem Decksbelag 45L: Die vier
Pfeile auf dem Foto oben weisen
auf sie. Der größere Zapfen jedes
Davits gehört in die größere
Bohrung auf dem Decksbelag.
Ordnen Sie die vier Davits korrekt
an und kleben Sie sie auf dem
Bootsdeck fest (rechts).
45K
45G
45G
und die beiden
45H
bereit. Die farbi-
45J
45K
45H
45G
45G
45K
45I
45K
