Inhaltszusammenfassung für JVC LX-NZ30

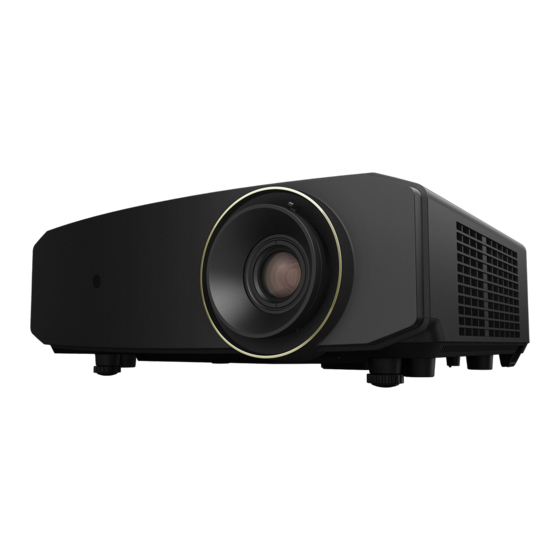

- Seite 1 BEDIENUNGSANLEITUNG DLP-PROJEKTOR LX-NZ30 B5A-4412-04...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise....3 Wartung....... 35 Wichtige Pflege des Projektors....35 Lichtquelle Informationen..36 Sicherheitshinweise....4 Lichtquelle Stunden Beschreibung .. 36 Überblick ....... 9 Lichtquelle Betriebsdauer verlängern........36 Lieferumfang ....... 9 Signalleuchten ......37 Außenansicht des Projektors ..10 Fehlerbehebung......38 Bedienelemente und Technische Daten..... -
Seite 3: Sicherheitshinweise
Wenden Sie sich an Ihren Fachhändler oder einen erfahrenen Radio- und Fernsehtechniker für Hilfe. Konformitätserklärung des Lieferanten Modellnummer: LX-NZ30BG, LX-NZ30WG Handelsname: JVC Verantwortliche Stelle: JVCKENWOOD USA Corporation Adresse: 1440 Corporate Drive, Irving, TX 75038 Telefonnummer: 678-449-8879 Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. -
Seite 4: Wichtige Sicherheitshinweise
Sehr geehrter Kunde, Dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein. Die europäische Vertretung der JVCKENWOOD Corporation ist: JVCKENWOOD Deutschland GmbH Konrad-Adenauer-Allee 1-11, 61118 Bad Vilbel, DEUTSCHLAND Benutzerinformationen zur Entsorgung alter Geräte und Batterien [nur Europäische Union] Diese Symbole zeigen an, dass Geräte mit diesen Symbolen nicht mit dem Hausmüll entsorgt werden dürfen. -
Seite 5: Hohe Temperatur Warnung
6. An Orten, an denen die Spannung der Hauptstromversorgung um ±10 Volt schwanken kann, sollten Sie den Projektor über einen Stromstabilisator, einen Überspannungsschutz oder eine unterbrechungsfreie Stromversorgung (UPS) je nach Bedingungen vor Ort anschließen. 7. Treten Sie nicht auf den Projektor, und stellen Sie nichts auf das Gerät. 8. -
Seite 6: Flüchtige Flüssigkeiten Vermeiden
Deckenmontagegestells anbringen. Neben dem Diebstahlschutz bietet dies einen Fallschutz, sollte sich der Projektor aus seiner Befestigung am Montagegestell lösen. Versuchen Sie niemals, den Projektor auseinanderzubauen. Im Inneren des Gerätes stehen Teile unter Spannung. Der Kontakt mit diesen Teilen kann zu lebensgefährlichen Verletzungen führen. - Seite 7 ACHTUNG Während der Nutzung nicht in die Linse blicken. Lichtquelle Spezifikationen 105 W Laserdioden x 1 Wellenlänge 449 - 461 nm Maximale Ausgangsleistung 64 mW Strahlablenkwinkel von der Linse dieses Geräts Weit: α = 30,3° α Tele: α = 19,9° Laser-Emissionsanschluss KLASSE 1 LASERPRODUKT LASERWARNETIKETT...
- Seite 8 ACHTUNG Die Verwendung von Steuerelementen oder Einstellungen oder anderen als die hier angegebenen Verfahren kann zu einer gefährlichen Strahlenbelastung führen. Standortinformationen des Etiketts LASERWARNETIKETT ACHTUNG • Blicken Sie nicht in den Projektorstrahl, egal wie weit Sie vom Projektor entfernt sind. •...
-
Seite 9: Überblick
Überblick Lieferumfang Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob alle der folgenden Teile vorhanden sind. Einige dieser Teile stehen u. U. je nach Lieferort nicht zur Verfügung. Erkundigen Sie sich am Kaufort. Das Zubehör kann sich je nach Kaufort unterscheiden. Projektor Fernbedienung und Batterien Kurzanleitung... -
Seite 10: Außenansicht Des Projektors
Außenansicht des Projektors Ansicht der Vorder-/Oberseite 1. Lüftungsöffnungen (Auslass für heiße Luft) 2. Vorderer IR-Fernbedienungssensor 3. Zoomring Stellen Sie hiermit die Größe des projizierten Bildes ein. 4. Projektionslinse 5. Bedienfeld (siehe "Bedienfeld" für weitere Einzelheiten.) 6. Linsenverschiebungsknopf (Links/ Rechts) Stellt die horizontale Position des projizierten Bildes ein. -
Seite 11: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Bedienfeld 8. POWER (Kontrollleuchte) EIN/AUS Leuchtet oder blinkt auf, wenn der Projektor Dient dem Umschalten zwischen in Betrieb ist. Standbymodus und aktivem Betrieb. 9. Schrägposition-Tasten ( 2. Oberer IR-Fernbedienungssensor 3. TEMP (Temperaturwarnleuchte) Zeigt das Schrägposition Fenster an, Leuchtet rot auf, wenn die Temperatur wenn das OSD-Menü... -
Seite 12: Fernbedienung
Fernbedienung 7. HIDE Dient dem Ausblenden des Projektionsbildes. Das Bild kann mit den meisten Tasten am Projektor oder der Fernbedienung wiederhergestellt werden. 8. OK Aktiviert das ausgewählte On-Screen Display (OSD) Menüelement. 9. MENU Zeigt das Menü an oder blendet das Menü aus, wenn es angezeigt wird. -
Seite 13: Batterie Der Fernbedienung Einsetzen/Austauschen
Batterie der Fernbedienung einsetzen/austauschen 1. Um die Batterieabdeckung zu öffnen, drehen Sie die Fernbedienung um, um die Rückseite zu sehen, drücken Sie auf den Fingergriff auf der Abdeckung und schieben Sie sie in Pfeilrichtung nach oben, wie in der Abbildung gezeigt. 2. -
Seite 14: Installation
Installation Standort auswählen Bedenken Sie bitte Folgendes, bevor Sie sich für einen Installationsort für den Projektor entscheiden: • Größe und Position der Leinwand • Ort der Netzsteckdose • Ort und Abstand zwischen Projektor und anderen Geräten Sie können den Projektor auf eine der folgenden Weisen installieren. 1. -
Seite 15: Bildgröße Einstellen
Bildgröße einstellen Der Abstand von der Projektorlinse zur Leinwand, die Zoomeinstellung und das Videoformat beeinflussen die Größe des projizierten Bildes. Um die Linse zu verschieben, drehen Sie die Knöpfe am Projektor, um die Projektionslinse abhängig von der gewünschten Bildposition in jede Richtung innerhalb des zulässigen Bereichs zu verschieben. -
Seite 16: Der Projektionsbereich Für Die Linsenverschiebung
Bildschirm- Größe des projizierten Projektionsabstand (E) größe Bildes (F) Versatz Versatz Versatz (C, D) Kürzeste Längste Diagonale Höhe Breite (Weit) (Tele) Zoll Zoll Zoll Zoll Zoll Zoll Zoll Zoll 122 310 165 75,5 192 28,1 131 332 177 80,9 205 30,1 139 354 189 86,3 219 32,1... -
Seite 17: Verbindungen
Verbindungen Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: 1. Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. 2. Verwenden Sie für jede Quelle das passende Kabel. 3. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben. Die in den folgenden Verbindungsabbildungen gezeigten Kabel sind nicht im Lieferumfang des Projektors enthalten (siehe "Lieferumfang"). -
Seite 18: Bedienung
Bedienung Einschalten des Projektors 1. Verbinden Sie das Netzkabel mit dem Projektor und mit der Netzsteckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Die POWER (Kontrollleuchte) am Projektor leuchtet nach Anschließen des Netzkabels grün auf. Verwenden Sie bitte nur das gelieferte Netzkabel, um mögliche Gefahren, z. -
Seite 19: Auswahl Einer Eingangsquelle
Auswahl einer Eingangsquelle Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Allerdings wird nur das Signal eines der Geräte als Vollbild angezeigt. Beim Start des Projektors sucht dieser automatisch nach verfügbaren Signalen. Wenn Sie möchten, dass der Projektor immer automatisch nach den Signalen sucht: •... -
Seite 20: Feinabstimmung Von Bildgröße Und Bildschärfe
Feinabstimmung von Bildgröße und Bildschärfe Um die Größe des projizierten Bildes Um das Bild zu schärfen, drehen Sie den einzustellen, drehen Sie den Zoomring am Fokusring am Projektor. Projektor. Korrektur der Schrägprojektion Bei einer Schrägprojektion sieht das projizierte Bild aufgrund einer gewinkelten Projektion wie ein Trapez aus. -
Seite 21: Ecken Anpassen
4 Ecken anpassen Sie können die vier Ecken des Bildes manuell anpassen, indem Sie die horizontalen und vertikalen Werte anpassen. 1. Wechseln Sie zum DISPLAY Menü, wählen Sie Eckenanp. und drücken Sie auf OK. 2. Drücken Sie auf zur Auswahl einer Ecke und drücken Sie auf OK. 3. -
Seite 22: Menüfunktionen
Menüfunktionen Info zu den OSD-Menüs Um auf das OSD zuzugreifen, drücken Sie auf MENU. OSD-Menü verwenden Hauptme- nüsymbol Hauptmenü BILD Markierung Bildmodus Natural Helligkeit Status Kontrast Farbtemperatur 6500K Untermenü Erweitert Drücken Sie auf e-shift MENU, um zum Bildmodus zurücksetzen vorherigen Fenster zurückzukehren Aktuelles oder um das Menü... -
Seite 23: Bild-Menü
• Wechseln Sie mit den Pfeiltasten ( / / ) am Projektor oder auf der Fernbedienung durch die Menüelemente. • Bestätigen Sie die Auswahl eines Menüelements mit OK. BILD-Menü Untermenü Funktionen und Beschreibungen Hiermit wählen Sie einen voreingestellten Bildmodus aus, der zu Ihrem Betriebsumfeld und dem Bildtyp des Eingangssignals passt. - Seite 24 Untermenü Funktionen und Beschreibungen Settings: 9500K, 8500K, 7500K, 6500K, 5500K Sie können auch eine bevorzugte Farbtemperatur einstellen, indem Sie die folgenden Optionen anpassen. • Rot Plus/Grün Plus/Blau Plus: Stellt die Kontraststufen von Rot, Grün und Blau ein. Farbtemperatur • Rot Minus/Grün Minus/Blau Minus: Stellt die Helligkeitsstufen von Rot, Grün und Blau ein.
- Seite 25 Untermenü Funktionen und Beschreibungen • Farbverwaltung Bietet sechs Sätze (RGBCMY) an Farben zur Einstellung. Sie können mit jedem dieser Sätze den Farbbereich und die Sättigung anpassen. 1. Drücken Sie auf OK, um das Farbverwaltung-Fenster anzuzeigen. 2. Wählen Sie Primärfarben und wählen Sie mit eine Farbe aus R (Rot), G (Grün), B (Blau), C (Zyan), M (Magenta) und Y (Gelb) aus.
-
Seite 26: Standard-Menü
Meldungen wie Quellinformationen und beste Auflösung zu deaktivieren. Der Standard ist Ein. Hiermit können Sie festlegen, welches Logo-Bild beim Einschalten des Startbild Projektors angezeigt wird. Sie können den JVC Logo-Bildschirm, den Blau-Bildschirm oder den Schwarz-Bildschirm auswählen. Hintergrundfarbe Legt die Hintergrundfarbe für den Projektor fest. - Seite 27 Untermenü Funktionen und Beschreibungen Der Projektor unterstützt HDR-Bildquellen. Er kann den Dynamikbereich der Quelle automatisch erkennen und Einstellungen optimieren, um Inhalte unter den verschiedensten Lichtverhältnissen wiederzugeben, wenn Auto ausgewählt ist. Low Latency Mode minimiert die Reaktionszeit zwischen der Eingangsquelle und dem Anzeigebild. Diese Funktion unterstützt die Low Latency folgenden Timings: Mode...
-
Seite 28: System-Menü
SYSTEM-Menü Untermenü Funktionen und Beschreibungen Sprache Hiermit können Sie die Sprache des OSD-Menüs festlegen. Projector Mode Siehe "Standort auswählen" für weitere Einzelheiten. • Menü Anzeigezeit Hiermit können Sie festlegen, für wie lange das OSD-Menü nach der letzten Menüeinstellun- Tastenbetätigung aktiviert bleibt. •... - Seite 29 Projektor nur dann eingesetzt werden, wenn bei jedem Einschalten das richtige Passwort eingegeben wird. Wenn Sie das Passwort vergessen haben, wenden Sie sich bitte an das örtliche JVC Servicezentrum. Möglicherweise müssen Sie einen Kaufbeleg vorlegen, um sicherzustellen, dass Sie ein autorisierter Benutzer des Projektors sind.
-
Seite 30: Display -Menü
DISPLAY -Menü Untermenü Funktionen und Beschreibungen In den folgenden Illustrationen sind die schwarz markierten Bereiche nicht aktiv und die weiß markierten aktiv. • Auto Skaliert ein Bild proportional, um es an die native Auflösung des Projektors in horizontaler oder vertikaler Breite anzupassen. Dabei wird 15:9-Bild die Leinwand optimal genutzt und das beste Bildformat wird beibehalten. - Seite 31 Untermenü Funktionen und Beschreibungen Diese Funktion dient zur Korrektur der geometrischen Verzerrung der Bilder des Projektors, wenn sie auf eine unebene Oberfläche wie einen Zylinder, eine Kugelform usw. projiziert werden. • Aktivieren Wenn diese Funktion aktiviert ist, sind die folgenden Funktionen nicht verfügbar: Schrägposition, Eckenanp.
-
Seite 32: Energieverwaltung-Menü
ENERGIEVERWALTUNG-Menü Untermenü Funktionen und Beschreibungen • Signal Wenn Signal auf HDMI gestellt ist, schaltet sich der Projektor automatisch aus dem Standbymodus ein, wenn ein HDMI Signal an den Projektor Gerät autom. angeschlossen wird. einschalten • Direkt Strom Ein Ermöglicht das automatische Einschalten des Projektors, sobald der Strom über das Netzkabel eingespeist wird. -
Seite 33: Osd-Menü-Struktur
Sättigung e-shift Aus/Ein Bildmodus zurücksetzen Zurücksetzen/Abbrechen Muster Aus/Ein Deaktiviert/5 min/10 min/15 min/20 min/ Timer 25 min/30 min STANDARD Meldung Aus/Ein Startbild Schwarz/Blau/JVC Hintergrundfarbe Grün/Schwarz/Blau Color Space Auto/RGB/YCbCr Input Settings Input Level Auto/Verbessert LAN-Einstellungen IP-Adresse von Projektor Subnet-Maske LAN- Standard-Gateway Steuerungseinstellungen... - Seite 34 Hauptmenü Untermenü Optionen Sprache Vorderseite/Rückseite/Decke vorne/ Projector Mode Decke hinten Immer eingeschaltet/5 s/10 s/15 s/20 s/ Menü Anzeigezeit 25 s/30 s Menüeinstellungen Mitte/Oben links/Oben rechts/ Menüposition SYSTEM Unten rechts/Unten links Höhenmodus Aus/Ein Auto Input Search Aus/Ein Passwort ändern Passwort Einschaltsperre Aus/Ein Bedientastenfeldsperre Aus/Ein...
-
Seite 35: Wartung
Wartung Pflege des Projektors Objektivlinse reinigen Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen. Bevor Sie den Projektor reinigen, schalten Sie ihn mit dem ordnungsgemäßen Vorgang ab (siehe "Ausschalten des Projektors"), ziehen Sie das Netzkabel ab und lassen Sie ihn abkühlen. •... -
Seite 36: Lichtquelle Informationen
Lichtquelle Informationen Lichtquelle Stunden Beschreibung Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lichtquelle automatisch vom integrierten Timer (in Stunden) berechnet. So holen Sie Informationen über Lichtquellenbetriebsstunden ein: 1. Drücken Sie auf MENU. 2. Verwenden Sie die Pfeiltasten ( / / ), um zu INFORMATIONEN zu gehen oder das ERWEITERT >... -
Seite 37: Signalleuchten
Signalleuchten Es gibt 3 Signalleuchten, die den Zustand des Projektors anzeigen. Sehen Sie folgende Informationen über die Bedeutung der Signalleuchten. Wenn es zu Problemen kommt, schalten Sie den Projektor aus, und wenden Sie sich an Ihren Händler. Signalleuchte Status und Beschreibung Betriebsanzeigen Grün Standby-Modus... -
Seite 38: Fehlerbehebung
Fehlerbehebung Problem Ursache Lösung Stecken Sie das Netzkabel in den Netzanschluss auf der Rückseite des Über das Netzkabel wird kein Projektor und in die Netzsteckdose. Strom zugeführt. Wenn die Steckdose über einen Schalter Der Projektor lässt verfügt, stellen Sie sicher, dass sie sich nicht eingeschaltet ist. -
Seite 39: Technische Daten
Technische Daten Technische Daten des Projektors Alle Daten können ohne Bekanntmachung geändert werden. Optische Daten Eingänge Auflösung Videosignaleingang 1920 x 1080 SD/HDTV-Eingangssignal 3840 x 2160 mit e-shift Digital - HDMI x 2 Anzeigesystem Digital - USB x 1 Einzel-Chip DLP System Digital - DisplayPort x 1 Objektivlinse... -
Seite 40: Abmessungen
Abmessungen 405 mm x 341 mm x 146 mm (15 7/8" x 13 1/2" x 5 3/4") (B x T x H) Einheit: mm (Zoll) 405 (15 7/8") 100.8 (3 31/32") 31/32") Schrauben für Deckenmontage: M4 Länge = 8 mm 3/64") Wartung... -
Seite 41: Timingtabelle
Timingtabelle Unterstütztes Timing für DisplayPort, HDMI (HDCP) und USB-Eingang Vertikalfre- Horizontale Pixelfre- Format Auflösung quenz Frequenz quenz (Hz) (KHz) (MHz) VGA_60 59,940 31,469 25,175 640 x 480 VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500 SVGA_60 60,317 37,879 40,000 SVGA_72 72,188 48,077 50,000... - Seite 42 1280 x 960_60 60,000 60,000 1280 x 960 1280 x 960_85 85,002 85,938 148,500 1360 x 768 1360 x 768_60 60,015 47,712 85,500 WXGA+_60 55,469 88,75 (Reduziertem Blanking) 1440 x 900 WXGA+_60 59,887 55,935 106,500 1400 x 1050 SXGA+_60 59,978 65,317 121,750 1600 x 1200...
- Seite 43 Vertikalfrequenz Horizontale Pixelfrequenz Timing Auflösung (Hz) Frequenz (KHz) (MHz) 480p 720 x 480 59,94 31,47 576p 720 x 576 31,25 720/50p 1280 x 720 37,5 74,25 720/60p 1280 x 720 45,00 74,25 1080/24p 1920 x 1080 74,25 1080/50i 1920 x 1080 28,13 74,25 1080/60i...
-
Seite 44: Informationen Zu Garantie Und Copyright
Informationen zu Garantie und Copyright Garantie garantiert, dass dieses Produkt bei normaler Verwendung und Aufbewahrung frei von Material- und Verarbeitungsfehlern ist. Für die Geltendmachung von Garantieansprüchen ist der Nachweis des Kaufdatums erforderlich. Falls bei diesem Produkt während des Garantiezeitraums Fehler auftreten, besteht die einzige Verpflichtung von und Ihr ausschließliches Recht im Austausch der defekten Teile (einschließlich der Arbeitszeit).
