14 ANALOG IN und ANALOG OUT
Über die 3-poligen XLR-Buchsen können Sie bis zu vier Kanäle symmetrisches Analogaudio
anschließen. Wählen Sie Ihre Audioeingabequelle über die AUDIO-Registerkarte im Dashboard-
Menü aus. Weitere Informationen finden Sie unter „AUDIO" weiter hinten im Handbuch.
15
MONITOR OUT
Ein 3G-SDI-Monitorausgang ermöglicht eine herabskalierte Ausgabe mit Overlays zum
Monitoring auf einem externen Bildschirm. Die Overlays beinhalten Fokussier- und
Belichtungstools wie Raster und Falschfarben, zwischen denen Sie umschalten können, ebenso
wie Laufwerks-Schaltflächen, Audiopegelmeter und einen Zeitzähler. Näheres zu den Monitor-
SDI-Einstellungen wie der Ausgabe eines sauberen Signals finden Sie im Abschnitt
„Einstellungen" unter „MONITORING" weiter hinten im Handbuch.
16
EXT DRIVE
Stecken Sie ein externes Flash-Laufwerk in die USB-C-Buchse auf der Rückseite, um mit einer
Datengeschwindigkeit von bis zu 10 Gbit/s darauf aufzuzeichnen. Alternativ lassen sich Multiport-USB-
C-Hubs oder die MultiDock 10G einsetzen, über die Sie für noch mehr Speicherkapazität eine oder
mehrere SSDs anschließen können. Bei Aufzeichnungen auf Hochgeschwindigkeits-SSDs und
-Festplatten ist das Problemrisiko mit Ihren Medien geringer als bei CFast-2.0-Karten. Näheres zu
externen Laufwerken siehe „Speicherträger" weiter hinten im Handbuch.
17
DIGITAL VIDEO SDI

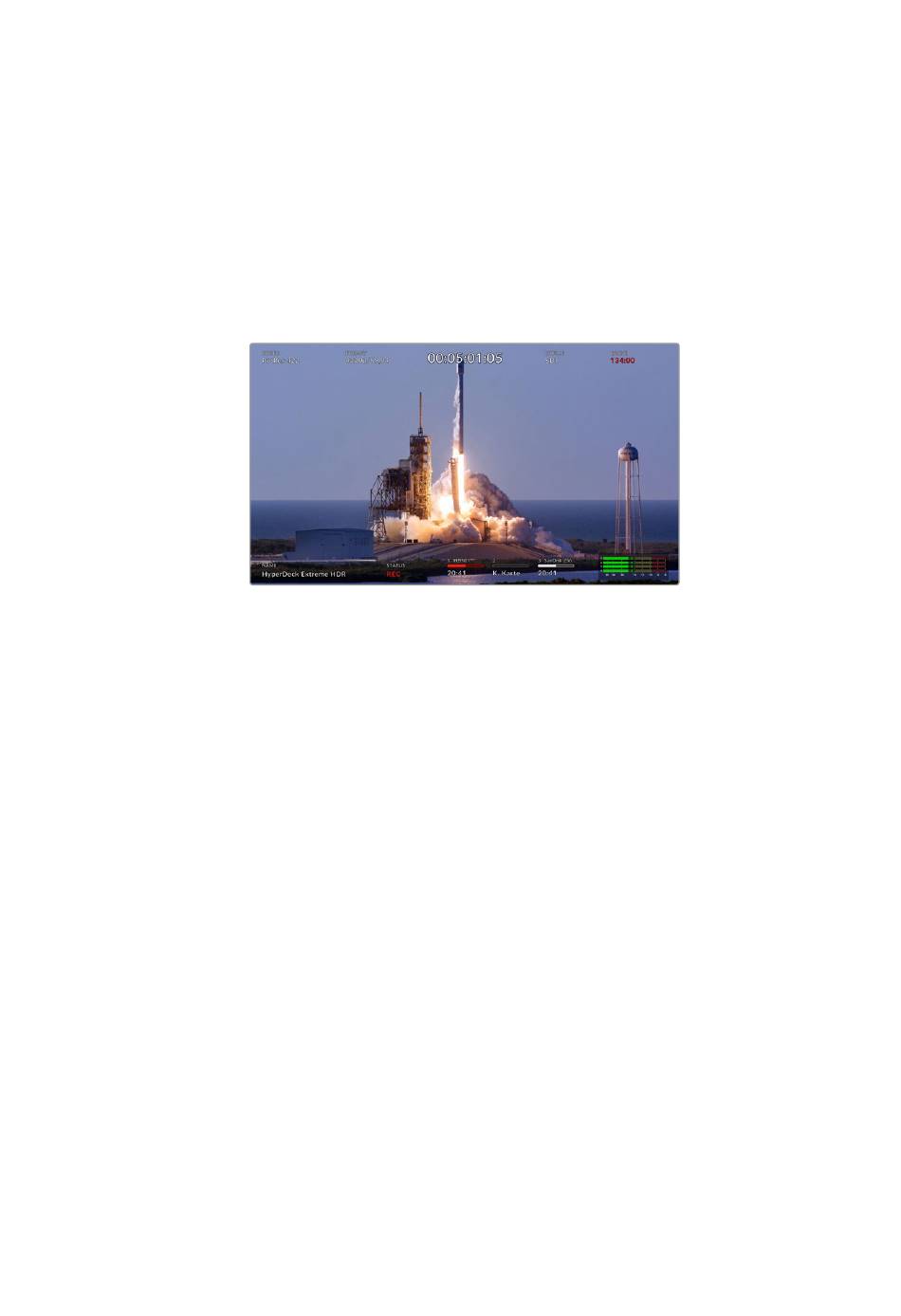

Funktionsmerkmale des Touchscreens
Das intuitive 7-Zoll-Display gestattet Ihnen die Anzeige und Auswahl zahlreicher Funktionen des
HyperDeck Extreme direkt vom Touchbildschirm aus und erlaubt Zugriff auf das Menü und die
Speichermedien.
Auf dem Touchbildschirm gibt es eine obere und eine untere Menüleiste. Diese zeigen
Einstellungen und Statusinformationen wie die aktuelle Quelle oder den derzeit aufgezeichneten
oder abgespielten Clip an. Die Einstellungen können durch Tippen auf die jeweilige Schaltfläche
angepasst werden. Um die Quelle zu ändern, tippen Sie bspw. auf QUELLE und wählen Sie dort
eine der Optionen aus.
