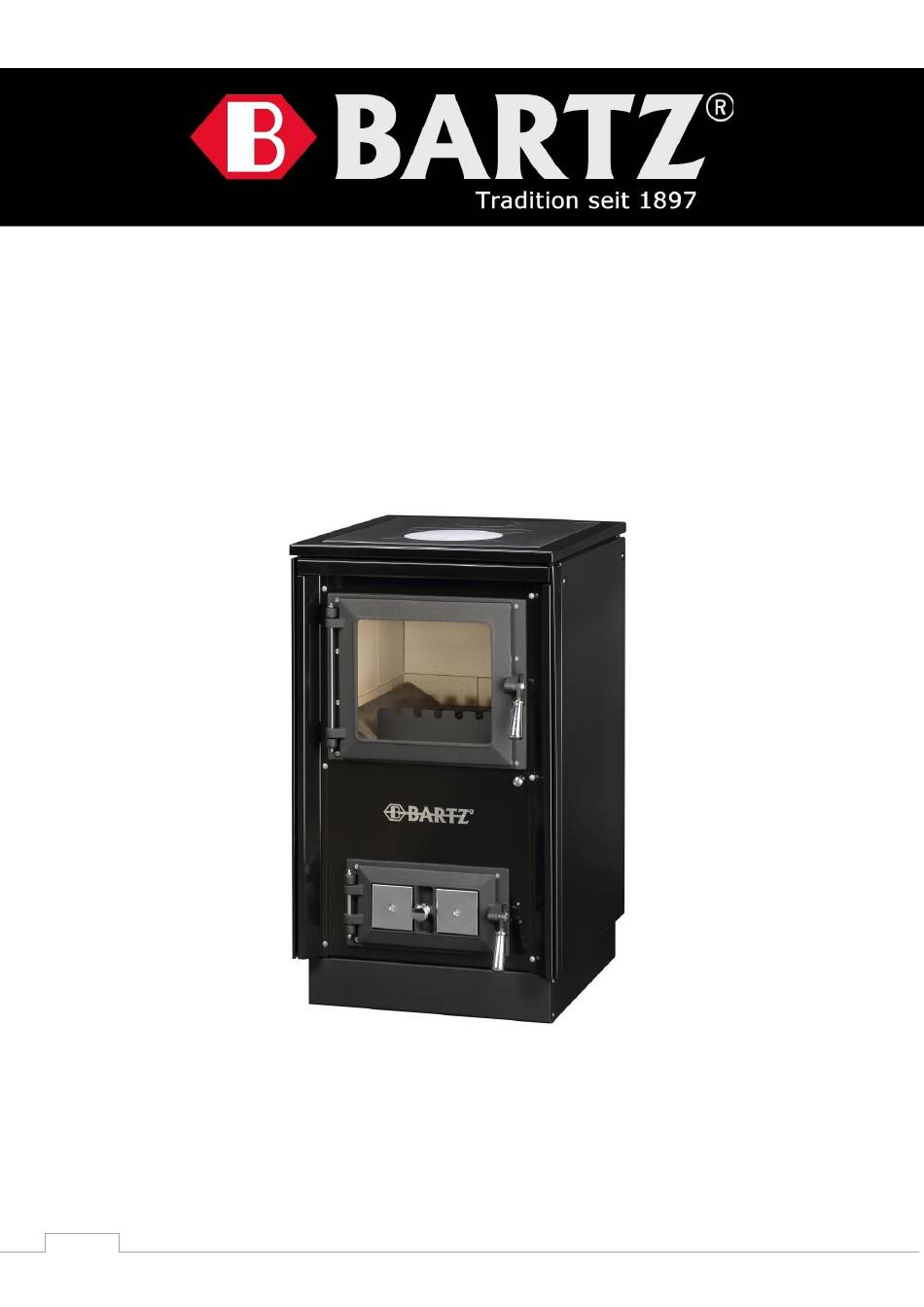

- Seite 1 Bedienungsanleitung Küchenherd HKK 50/60 SF - DIESES PRODUKT EIGNET SICH NICHT ALS HAUPTHEIZGERÄT! bartz-heiztechnik www.
-
Seite 2: Bartz - Qualität Seit 1897
Verbrennungstechnik und nicht zuletzt natürlich ein angemessener Preis waren wichtige Kriterien, die es in Einklang zu bringen galt. Sie haben sich für einen BARTZ Küchenherd entschieden. Offensichtlich sind wir Ihren berechtigten Ansprüchen gerecht geworden. Vielen Dank für Ihr Vertrauen. -
Seite 3: Allgemeines
1. Allgemeines Der Küchenherd Typ HKK 50/60 SF wurde nach EN 12815:2002 und DIN EN 12815 geprüft und erfüllt die Anforderungen der Festbrennstoffverordnung der Stadt Aachen, 1. und 2. Stufe der 1.BImschV Deutschlands, sowie der Luftreinhalte-Verordnung der Schweiz. Der Küchenherd ist als Feuerstätte mit Flachfeuerung konzipiert und somit für den Brennstoff Holz geeignet. -
Seite 4: Gerätesicherheitsgesetz
Lage (Pappe, Filz o. ä.) zu legen. Risse in der Schamotteauskleidung sind kein Grund zur Beanstandung. Sie können mit Lehm oder Schamottemörtel ausgeschmiert werden. ACHTUNG: Während des Transportes kann der Rauchumlenker verrutschen. Den Rauchumlenker inkl. Blech bitte wie folgt positionieren: bartz-heiztechnik www. -
Seite 5: Aufstellung Und Anschluss An Den Schornstein
Scheitholz (frisch geschlagenes Holz sollte mindestens 2 Jahre trocken gelagert werden) Untersagt ist: Die Verbrennung von Abfällen sowie ungeeigneten und unzulässigen Brennstoffen, wie z.B. Feinhackschnitzel, Rinden- Spanplattenabfälle, Kohlegrus, feuchtes oder Holzschutzmittel behandeltes Holz, Papier und Pappe. bartz-heiztechnik www. -
Seite 6: Abstände Zu Brennbaren Materialien
= 80 cm Sicherheitsabstand seitlich = 40 cm Sicherheitsabstand nach hinten = 40 cm Sicherheitsabstand nach oben = 80 cm Bei der Herdaufstellung mit Abstandsverbinder kann der Abstand ‘‘B‘‘ auf 0 cm verringert werden. Alle anderen Abstände bleiben unverändert. bartz-heiztechnik www. -
Seite 7: Darstellung Der Funktionsteile
Temperaturanstieg zu Störungen des Schornsteinzuges kommen, so dass die Heizgase nicht vollständig abgezogen werden. Der Herd ist dann nur mit geringen Brennstoffmengen zu befüllen und bei größer Stellung des Luftschiebers zu betreiben, so dass der vorhandene Brennstoff schneller abbrennt und der Schornsteinzug sich stabilisiert. bartz-heiztechnik www. - Seite 8 Die Stahlplatte mit runder Einlegeplatte ist für das schnelle Kochen bestimmt und befindet sich direkt über dem Feuerraum (1). Speisen kocht man am zweckmäßigsten auf der runden Einlegeplatte an und lässt sie dann an anderer Stelle der Herdplatte weiterkochen. bartz-heiztechnik www.
-
Seite 9: Reinigung Und Wartung
Zustand erfolgen. Emailflächen werden günstig mit einem in Seifenlauge getränkten Lappen gereinigt. Vernickelte oder verchromte Teile reibt man mit einem trockenen, weichen Lappen ab. Emaillierte, vernickelte und verchromte Teile sowie die farbigen Griffe vertragen keine scharfen oder harten Putzmittel, denn diese zerstören die Oberfläche! bartz-heiztechnik www. - Seite 10 Technische Ausstattung Primärluft regelbar Sekundärluft regelbar Feuerraum Schamott Feuerraum (Höhe / Breite / Tiefe) 26 x 38 x 40 cm Rost Feststehend Aschekasten Anschluss oben Ø120 mm Außenluftstutzen nein Mehrpunksicherheitsverschluss nein Zugelassene Brennstoffe Holz (Alle Angaben sind Prüfstandswerte) bartz-heiztechnik www.
-
Seite 11: Herstellererklärung
Entsorgung am Ende ihrer Nutzungsdauer: GLASKERAMIK: Wertstoff- oder Recyclinghof GLASFASER: Wertstoff- oder Recyclinghof GUSS: Wertstoff- oder Recyclinghof STAHL, STAHL LACKIERT, EDELSTAHL, EMAILLIERTER STAHL: Wertstoff- oder Recyclinghof VERCHROMTE BAUTEILE: Wertstoff- oder Recyclinghof SCHAMOTT / VERMICULITE: Baustellen-Restabfälle auf der Müllumladestation bartz-heiztechnik www. -
Seite 12: Angaben Zur Energieeffizienz
14. Angaben zur Energieeffizienz bartz-heiztechnik www. - Seite 13 PRODUKTDATENBLATT: HKK 50/60 SF Name oder Warenbezeichnung des Lieferanten: KVS EKODIVIZE a.s. Modellkennung des Lieferanten: VSP 9114 Energieeffizienzklasse des Modells: Direkte Wärmeleistung in kW: Energieeffizienzindex: Brennstoff-Energieeffizienz bei Nennwärmeleistung sowie ggfls. bei Mindestlast: 77,9% bartz-heiztechnik www.
- Seite 14 GARANTIE/GEWÄHRLEISTUNG Bartz Exklusiv Heizgeräte sind moderne, technische Geräte, die ihre einwandfreie Funktion nur erhalten, wenn sie sorgfältig und unter Einhaltung aller Fachregeln und Vorschriften aufgebaut und an einen geeigneten Schornstein angeschlossen werden. Der Käufer ist verpflichtet, die Eignung des Schornsteins selbständig und in Eigenverantwortung zu prüfen.
- Seite 15 Notizen bartz-heiztechnik www.
- Seite 16 Notizen Bartz-Werke GmbH Franz-Meguin-Straße 14-16 66763 Dillingen/Saar 06831/7008 - 0 06831/7008 - 75 E-Mail: info@bartz-heiztechnik.de Homepage: www.bartz-heiztechnik.de bartz-heiztechnik www.
