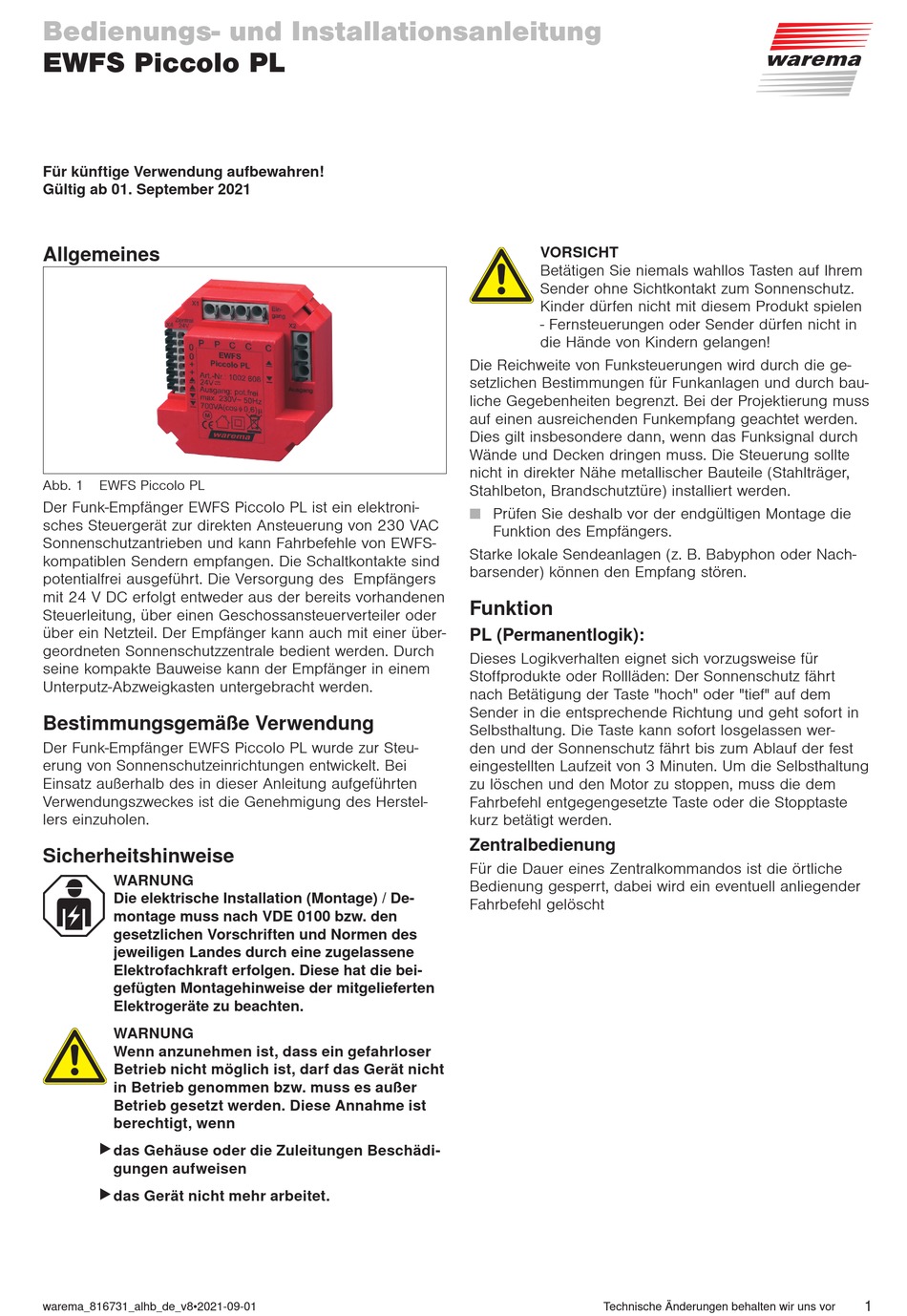

WAREMA EWFS Piccolo PL Bedienungs- Und Installationsanleitung

Bedienungs- und Installationsanleitung
EWFS Piccolo PL
Für künftige Verwendung aufbewahren!
Gültig ab 01. September 2021
Allgemeines

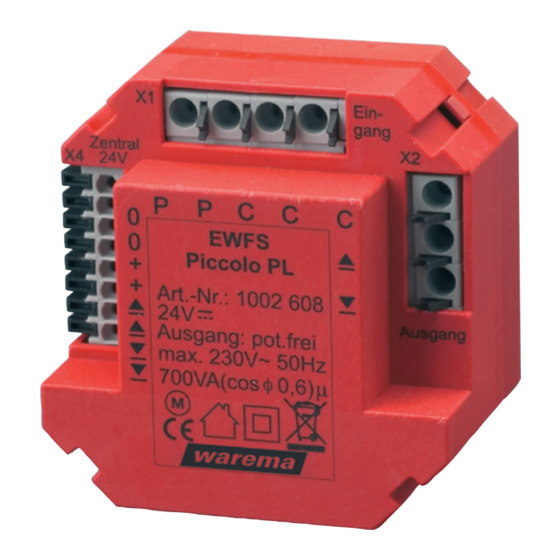

Abb. 1 EWFS Piccolo PL
Der Funk-Empfänger EWFS Piccolo PL ist ein elektroni-
sches Steuergerät zur direkten Ansteuerung von 230 VAC
Sonnenschutzantrieben und kann Fahrbefehle von EWFS-
kompatiblen Sendern empfangen. Die Schaltkontakte sind
potentialfrei ausgeführt. Die Versorgung des Empfängers
mit 24 V DC erfolgt entweder aus der bereits vorhandenen
Steuerleitung, über einen Geschossansteuerverteiler oder
über ein Netzteil. Der Empfänger kann auch mit einer über-
geordneten Sonnenschutzzentrale bedient werden. Durch
seine kompakte Bauweise kann der Empfänger in einem
Unterputz-Abzweigkasten untergebracht werden.
Bestimmungsgemäße Verwendung
Der Funk-Empfänger EWFS Piccolo PL wurde zur Steu-
erung von Sonnenschutzeinrichtungen entwickelt. Bei
Einsatz außerhalb des in dieser Anleitung aufgeführten
Verwendungszweckes ist die Genehmigung des Herstel-
lers einzuholen.
Sicherheitshinweise
WARNUNG
Die elektrische Installation (Montage) / De-
montage muss nach VDE 0100 bzw. den
gesetzlichen Vorschriften und Normen des
jeweiligen Landes durch eine zugelassene
Elektrofachkraft erfolgen. Diese hat die bei-
gefügten Montagehinweise der mitgelieferten
Elektrogeräte zu beachten.
WARNUNG
Wenn anzunehmen ist, dass ein gefahrloser
Betrieb nicht möglich ist, darf das Gerät nicht
in Betrieb genommen bzw. muss es außer
Betrieb gesetzt werden. Diese Annahme ist
berechtigt, wenn
 das Gehäuse oder die Zuleitungen Beschädi-
gungen aufweisen
 das Gerät nicht mehr arbeitet.
warema_816731_alhb_de_v8•2021-09-01
VORSICHT
Betätigen Sie niemals wahllos Tasten auf Ihrem
Sender ohne Sichtkontakt zum Sonnenschutz.
Kinder dürfen nicht mit diesem Produkt spielen
- Fernsteuerungen oder Sender dürfen nicht in
die Hände von Kindern gelangen!
Die Reichweite von Funksteuerungen wird durch die ge-
setzlichen Bestimmungen für Funkanlagen und durch bau-
liche Gegebenheiten begrenzt. Bei der Projektierung muss
auf einen ausreichenden Funkempfang geachtet werden.
Dies gilt insbesondere dann, wenn das Funksignal durch
Wände und Decken dringen muss. Die Steuerung sollte
nicht in direkter Nähe metallischer Bauteile (Stahlträger,
Stahlbeton, Brandschutztüre) installiert werden.
Prüfen Sie deshalb vor der endgültigen Montage die
n
Funktion des Empfängers.
Starke lokale Sendeanlagen (z. B. Babyphon oder Nach-
barsender) können den Empfang stören.
Funktion
PL (Permanentlogik):
Dieses Logikverhalten eignet sich vorzugsweise für
Stoffprodukte oder Rollläden: Der Sonnenschutz fährt
nach Betätigung der Taste "hoch" oder "tief" auf dem
Sender in die entsprechende Richtung und geht sofort in
Selbsthaltung. Die Taste kann sofort losgelassen wer-
den und der Sonnenschutz fährt bis zum Ablauf der fest
eingestellten Laufzeit von 3 Minuten. Um die Selbsthaltung
zu löschen und den Motor zu stoppen, muss die dem
Fahrbefehl entgegengesetzte Taste oder die Stopptaste
kurz betätigt werden.
Zentralbedienung
Für die Dauer eines Zentralkommandos ist die örtliche
Bedienung gesperrt, dabei wird ein eventuell anliegender
Fahrbefehl gelöscht
Technische Änderungen behalten wir uns vor
1
