WAREMA BACnet 4M230.8I AP Installationsanleitung Seite 4

ACHTUNG:
Pro Motorklemmensatz darf nur ein
Motor angeschlossen werden.
Bei Zusammenschaltung wird der
Motor beschädigt!
Die Gesamtleistung (aller 4 Aus-
gänge) pro Sicherung darf
maximal 1000 VA sein.
Alle Motorleitungen
H05-RR-F 4 G 0,75 sw
Typ WAREMA
Alle Tasterleitungen
JY(St)Y 2×2×0,8 mm
Max. Leitungslänge 200 m
bei störsicherer Verlegung,
paarweise verdrillte Leitung
verwenden.
Zuleitung
N
L
230 V AC,
PE
50/60 Hz, 16 A,
2
3 x 1,5 mm
Alle Busleitungen
YCYM 2×2×0,8 mm
Bus A -
Bus Bus B +
0 V
vom vorherigen Busteilnehmer

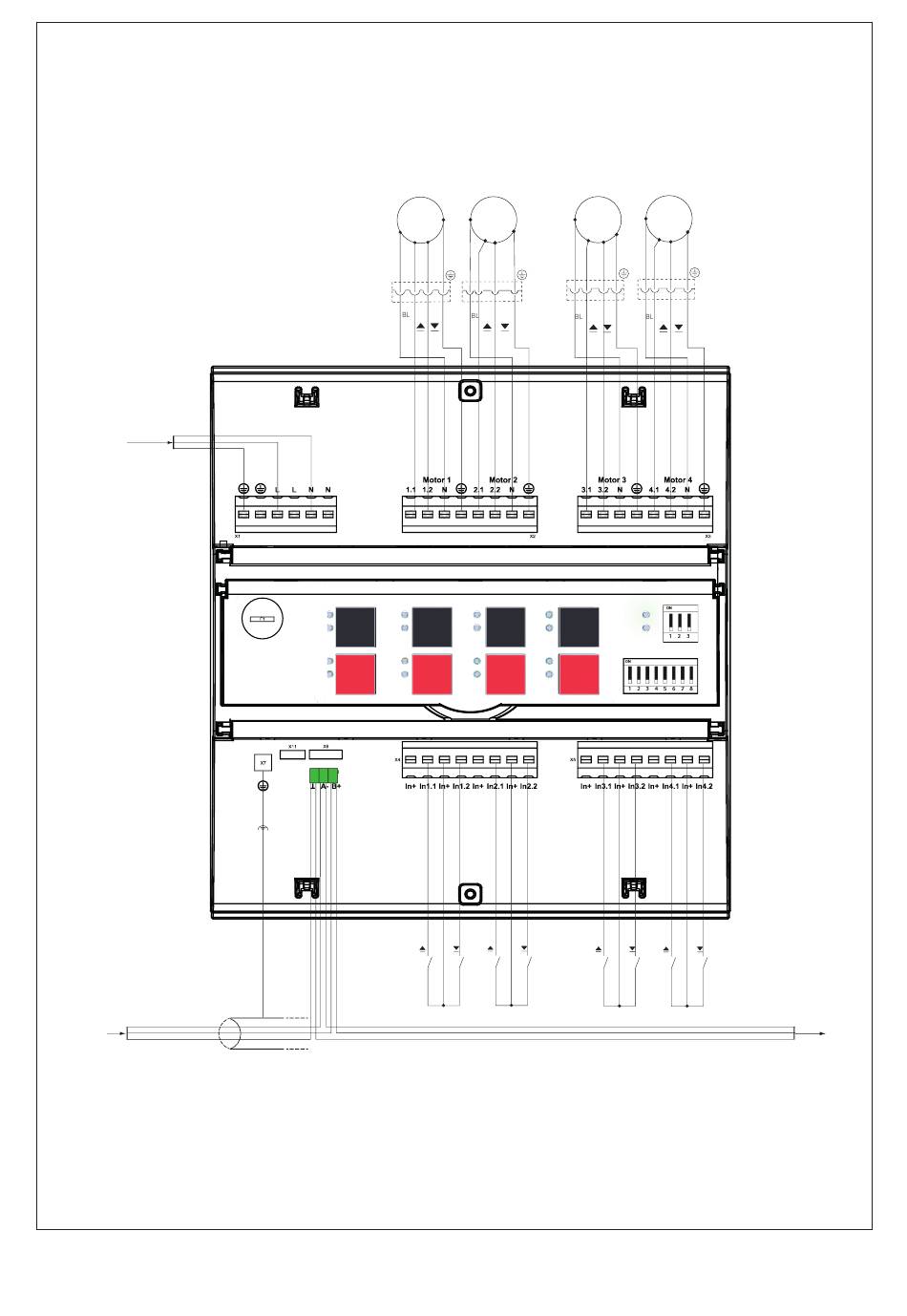

Abb. 5 Anschlussbeispiel BACnet 4M230.8 AP
4
Technische Änderungen behalten wir uns vor
Motor 1
Sonnenschutz
M∼
1 2 3
SW BR
N
6,3 AT H
250 V / 5x20mm
Jumper
Motor 2 Motor 3
Sonnenschutz Sonnenschutz
M∼ M∼
1 2 3
1 2 3
GNGE SW BR GNGE
SW BR
PE N PE
N
Motor 4
Sonnenschutz
M∼
1 2 3
SW BR GNGE
GNGE
PE N PE
Bus A -
Bus B +
0 V
zum nächsten Busteilnehmer
warema_2051513_alhb_de_v2•2022-07-01
Bus
