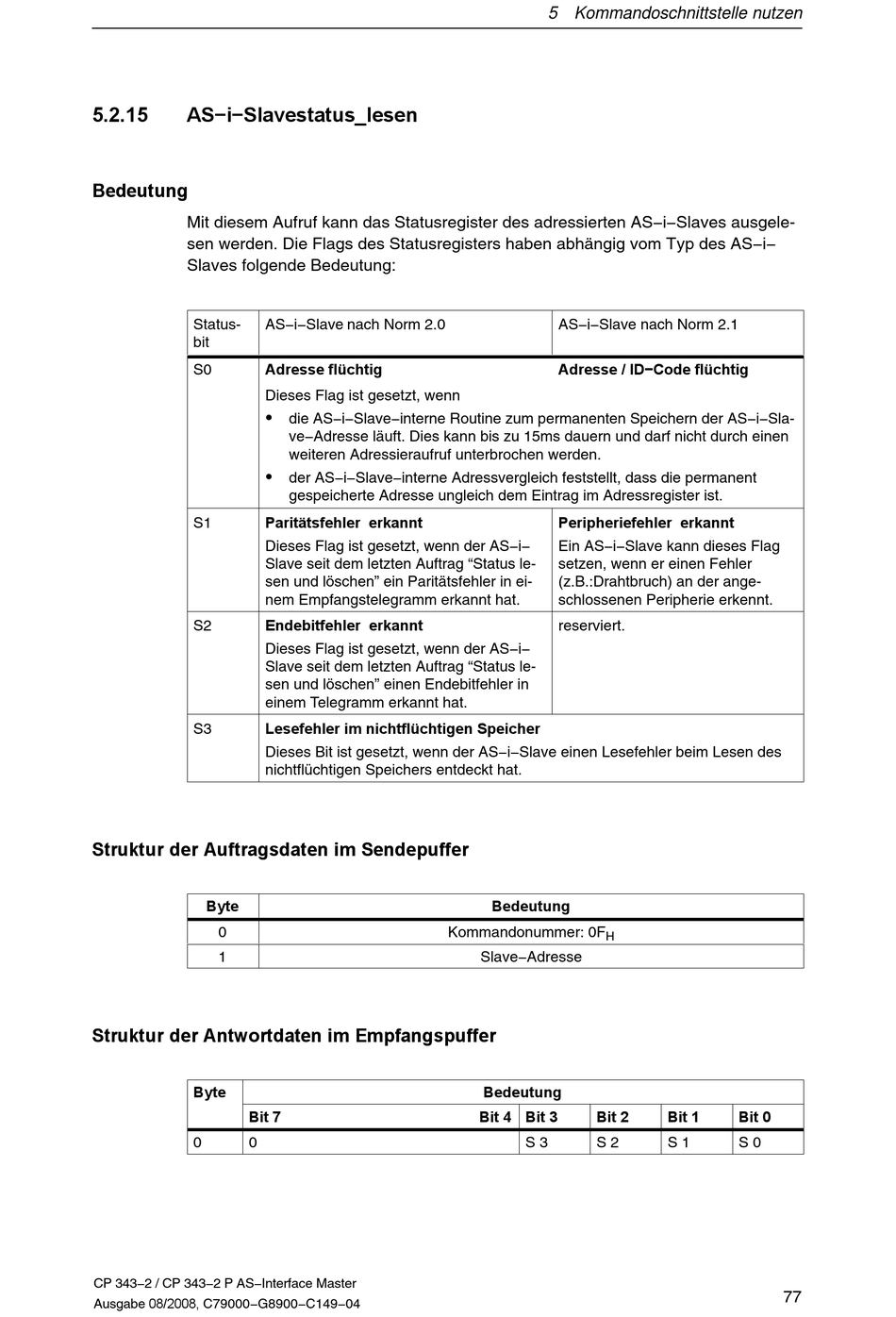

5.2.15 AS−i−Slavestatus_lesen
Bedeutung
Mit diesem Aufruf kann das Statusregister des adressierten AS−i−Slaves ausgele-
sen werden. Die Flags des Statusregisters haben abhängig vom Typ des AS−i−
Slaves folgende Bedeutung:
Status-
bit
S0
S1
S2
S3
Struktur der Auftragsdaten im Sendepuffer
Byte
0
1
Struktur der Antwortdaten im Empfangspuffer
Byte
Bit 7
0 0
CP 343−2 / CP 343−2 P AS−Interface Master
Ausgabe 08/2008, C79000−G8900−C149−04
AS−i−Slave nach Norm 2.0
Adresse flüchtig
Dieses Flag ist gesetzt, wenn
S
die AS−i−Slave−interne Routine zum permanenten Speichern der AS−i−Sla-
ve−Adresse läuft. Dies kann bis zu 15ms dauern und darf nicht durch einen
weiteren Adressieraufruf unterbrochen werden.
S
der AS−i−Slave−interne Adressvergleich feststellt, dass die permanent
gespeicherte Adresse ungleich dem Eintrag im Adressregister ist.
Paritätsfehler erkannt
Dieses Flag ist gesetzt, wenn der AS−i−
Slave seit dem letzten Auftrag "Status le-
sen und löschen" ein Paritätsfehler in ei-
nem Empfangstelegramm erkannt hat.
Endebitfehler erkannt
Dieses Flag ist gesetzt, wenn der AS−i−
Slave seit dem letzten Auftrag "Status le-
sen und löschen" einen Endebitfehler in
einem Telegramm erkannt hat.
Lesefehler im nichtflüchtigen Speicher
Dieses Bit ist gesetzt, wenn der AS−i−Slave einen Lesefehler beim Lesen des
nichtflüchtigen Speichers entdeckt hat.
5 Kommandoschnittstelle nutzen
AS−i−Slave nach Norm 2.1
Adresse / ID−Code flüchtig
Peripheriefehler erkannt
Ein AS−i−Slave kann dieses Flag
setzen, wenn er einen Fehler
(z.B.:Drahtbruch) an der ange-
schlossenen Peripherie erkennt.
reserviert.
Bedeutung
Kommandonummer: 0F
H
Slave−Adresse
Bedeutung
Bit 4 Bit 3 Bit 2
S 3 S 2
Bit 1 Bit 0
S 1 S 0
