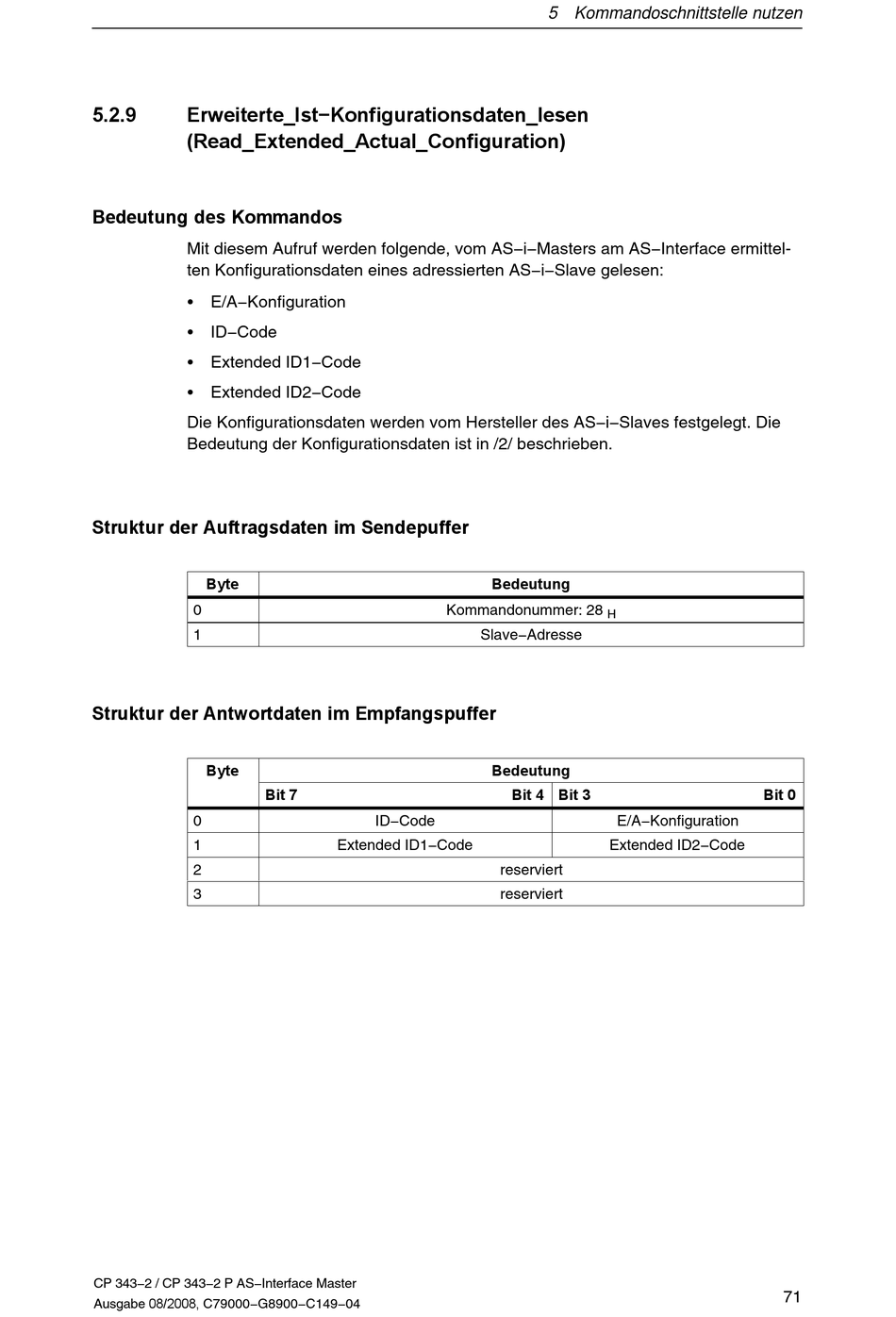

5.2.9 Erweiterte_Ist−Konfigurationsdaten_lesen

(Read_Extended_Actual_Configuration)

Bedeutung des Kommandos
Mit diesem Aufruf werden folgende, vom AS−i−Masters am AS−Interface ermittel-
ten Konfigurationsdaten eines adressierten AS−i−Slave gelesen:
S E/A−Konfiguration
S ID−Code
S Extended ID1−Code
S Extended ID2−Code
Die Konfigurationsdaten werden vom Hersteller des AS−i−Slaves festgelegt. Die
Bedeutung der Konfigurationsdaten ist in /2/ beschrieben.
Struktur der Auftragsdaten im Sendepuffer
Byte
0
1
Struktur der Antwortdaten im Empfangspuffer
Byte
0
1
2
3
CP 343−2 / CP 343−2 P AS−Interface Master
Ausgabe 08/2008, C79000−G8900−C149−04
Bit 7
ID−Code
Extended ID1−Code
5 Kommandoschnittstelle nutzen
Bedeutung
Kommandonummer: 28
H
Slave−Adresse
Bedeutung
Bit 4 Bit 3
Extended ID2−Code
reserviert
reserviert
Bit 0
E/A−Konfiguration
71
