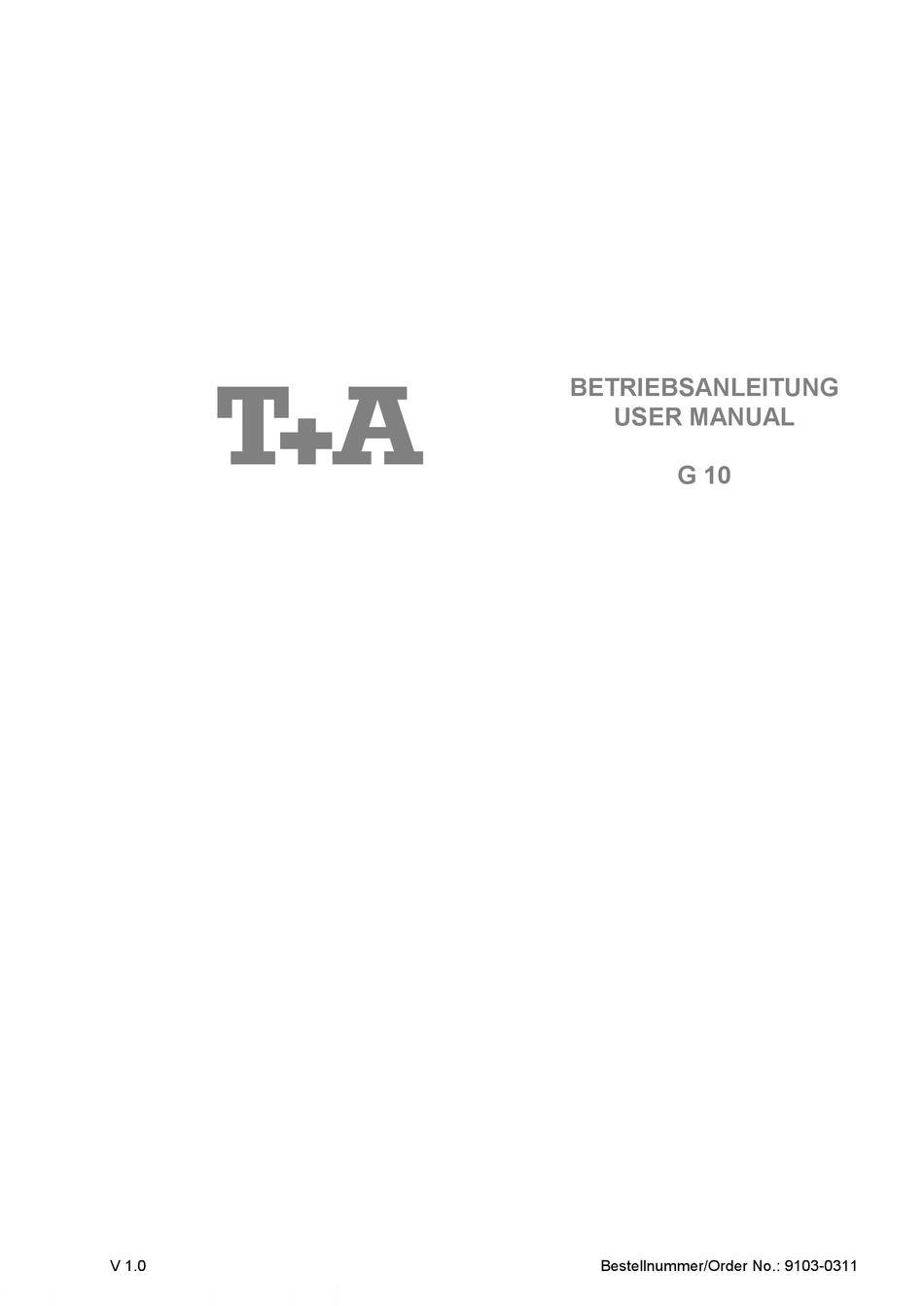

- Seite 1 BETRIEBSANLEITUNG USER MANUAL G 10 V 1.0 Bestellnummer/Order No.: 9103-0311...
- Seite 3 Seite / Page Deutsch ......................4 English ......................20 Anhang / Appendix: Technische Daten / Technical specifications ..35...
-
Seite 4: Deutsch
Willkommen. Wir freuen uns, dass Sie sich für ein -Produkt entschieden haben. Mit Ihrem neuen Plattenspieler G10 haben Sie ein HiFi-Gerät der Spitzenklasse erworben, bei dessen Konzeption und Entwicklung den Wünschen des audiophilen Musikliebhabers oberste Priorität eingeräumt wurde. Die innovativen Problemlösungen, die solide, durchdachte Konstruktion und die verwendeten hochwertigen Materialien werden dazu beitragen, dass dieses Gerät höchsten Anforderungen und Ansprüchen über viele Jahre genügen wird. -
Seite 5: Inhaltsverzeichnis
Aufstellung und Verkabelung ..................9 Montage des Plattentellers .................... 10 Montage des Acryltellers ....................11 Montage des Gegengewichts, Kontrolle der Tonarmeinstellung ........12 Sicherheitshinweise ....................... 13 Der G10 PHONO Vorverstärker ..................16 Einstellungen der Codierschalter ................... 17 Anhang Technische Daten ......................35... -
Seite 6: Bedienelemente Der Frontseite
Das Gerät ist ausgeschaltet. Geschwindigkeit AUTO Schalter zur Wahl der Drehgeschwindigkeit und zum Bei Betrieb in Verbindung mit dem Röhrenverstärker V10 Anhalten des Plattentellers. schaltet sich der G10 über die bestehende R -Ver- Link bindung ein. -
Seite 7: Installation Inbetriebnahme Sicherheitshinweise
Installation Inbetriebnahme Sicherheitshinweise In diesem Kapitel werden alle Dinge von grundsätzlicher Bedeutung für die Aufstellung und Inbetriebnahme beschrie- ben, die nicht für den täglichen Umgang mit dem Gerät relevant sind, die aber trotzdem vor dem ersten Gebrauch ge- lesen und beachtet werden sollten. -
Seite 8: Anschlusselemente An Der Rückseite
Link Steuereingang zum Anschluss an Geräte mit R LINK Erdungsklemme Nur für G10 Version ohne eingebautes Phonomodul: Steuerung (z. B. an den Verstärker V10). Verbinden Sie diesen Anschluss mit der Erdungsklemme an Ihrem Verstärker. ... -
Seite 9: Aufstellung Und Verkabelung
Aufstellung und Verkabelung Packen Sie den G10 vorsichtig aus und heben Sie die Lautsprecher- und Signalkabel Originalverpackung sorgfältig auf. Der Karton und das Die verwendeten Lautsprecher- und Signalkabel haben Verpackungsmaterial sind speziell für dieses Gerät kon- einen nicht zu unterschätzenden Einfluss auf die zipiert und bei späteren Transporten ein sicherer Be-... -
Seite 10: Montage Des Plattentellers
Montage des Plattentellers 1. Ziehen Sie den Acrylteller vom Metallteller ab, indem Wichtiger Hinweis für die folgenden Montageschritte: Sie mit beiden Daumen auf das metallene Zentrum Bitte vermeiden Sie unbedingt, dass Öl auf den Treib- des Tellers drücken und mit den übrigen Fingern den riemen gelangt! Rand des Acryltellers nach oben ziehen. -
Seite 11: Montage Des Acrylauflagetellers
2. Setzen Sie den Acrylteller wieder auf den Platten- teller auf und drücken ihn fest nach unten, bis er auf dem Metallteller aufliegt. 3. Der G10 ist nun spielbereit. Vor dem ersten Abspiel einer Platte kontrollieren Sie bitte noch die Ein- stellung des Tonarms gemäß folgendem Abschnitt. -
Seite 12: Montage Des Gegengewichts Und Kontrolle Der Tonarmeinstellungen
Montage des Gegengewichts und Kontrolle der Tonarmeinstellungen zwei unterschiedlichen Ton- B) SME M2-9 armen/Tonabnehmersystemen erhältlich: REGA/ Arm mit Tonabnehmersystem C10 oder SME M2-9/ C10. Grundsätzlich sind die Arme bis auf das Tonarmgegengewicht im Werk vollständig Bitte montieren Sie zunächst das Anti-Skating Gewicht montiert justiert. -
Seite 13: Sicherheitshinweise
Sicherheitshinweise Alle in diesem Gerät verwendeten Bauteile entsprechen Das Gerät darf nur vom qualifizierten Fachmann geöffnet den geltenden deutschen und europäischen Sicherheits- werden. Reparaturen und das Auswechseln von Siche- normen und -standards. rungen sind von einer autorisierten Fachwerkstatt ... - Seite 14 Bestimmungsgemäßer Gebrauch Gerätezulassung und Konformität mit EG-Richtlinien Das Gerät entspricht im Originalzustand allen derzeit gültigen deutschen und europäischen Vorschriften. Es ist Das Gerät ist ausschließlich zur Ton- und/oder Bildwie- zum bestimmungsgemäßen Gebrauch in der EG zuge- dergabe im Heimbereich in trockenen Räumen unter lassen.
-
Seite 16: Der G10 Phono Vorverstärker
Der G10 PHONO Vorverstärker Die Lage der Codierschalter geht aus der nachfol- Der im G10 eingebaute Phono-Vorverstärker ist genden Abbildung hervor. werksseitig optimal für das eingebaute Tonab- nehmersystem eingestellt. Im Falle, dass ein anderes Tonabnehmersystem montiert wird, kann der Vorverstärker über Codier- schalter, die über Öffnungen im Bodenblech zu-... -
Seite 17: Einstellungen Der Codierschalter
Einstellungen der Codierschalter Vorverstärker PH-G10 MC (für Tonabnehmersystem C10) Schalterstellung Eingangsimpedanz Empfindlichkeit (Schalter S51, S1) (Schalter S52, S2) > 2000 µV ( ) 450 ... 650 ( ) 1200 µV ... 2000 µV ... -
Seite 18: Betriebsstörungen
Achtung: Dabei darf kein Spiritus auf die Acrylteile gelangen, diese sonst reißen können. Siehe auch Kapitel 'Pflege des Gerätes'. Störung: Brummenstörungen G10 oder angeschlossenes Gerät hat Ursache: keinen Erdanschluss. Stellen Sie eine zusätzliche Chassis- Abhilfe: Verbindung mittels Massekabel (G10 GND-Erdungsklemme Erdungsklemme des angeschlossenen Gerätes). - Seite 19 English...
-
Seite 35: Technische Daten
Optimum tracking force 20 mN (2 g) 18 mN (1,8 g) Empfohlener Phonoverstärker Recommended phono pre-amplifier PH-G10 MM PH-G10 MC Plattenbeschwerer, Plattenbesen, Acrylabdeckhaube Sonderzubehör / Optional accessories Platter weight, Platter brush, Acrylic cover Technisch begründete Änderungen vorbehalten. / We reserve the right to introduce technical modifications. - Seite 36 elektroakustik GmbH & Co. KG Herford Deutschland Germany...
