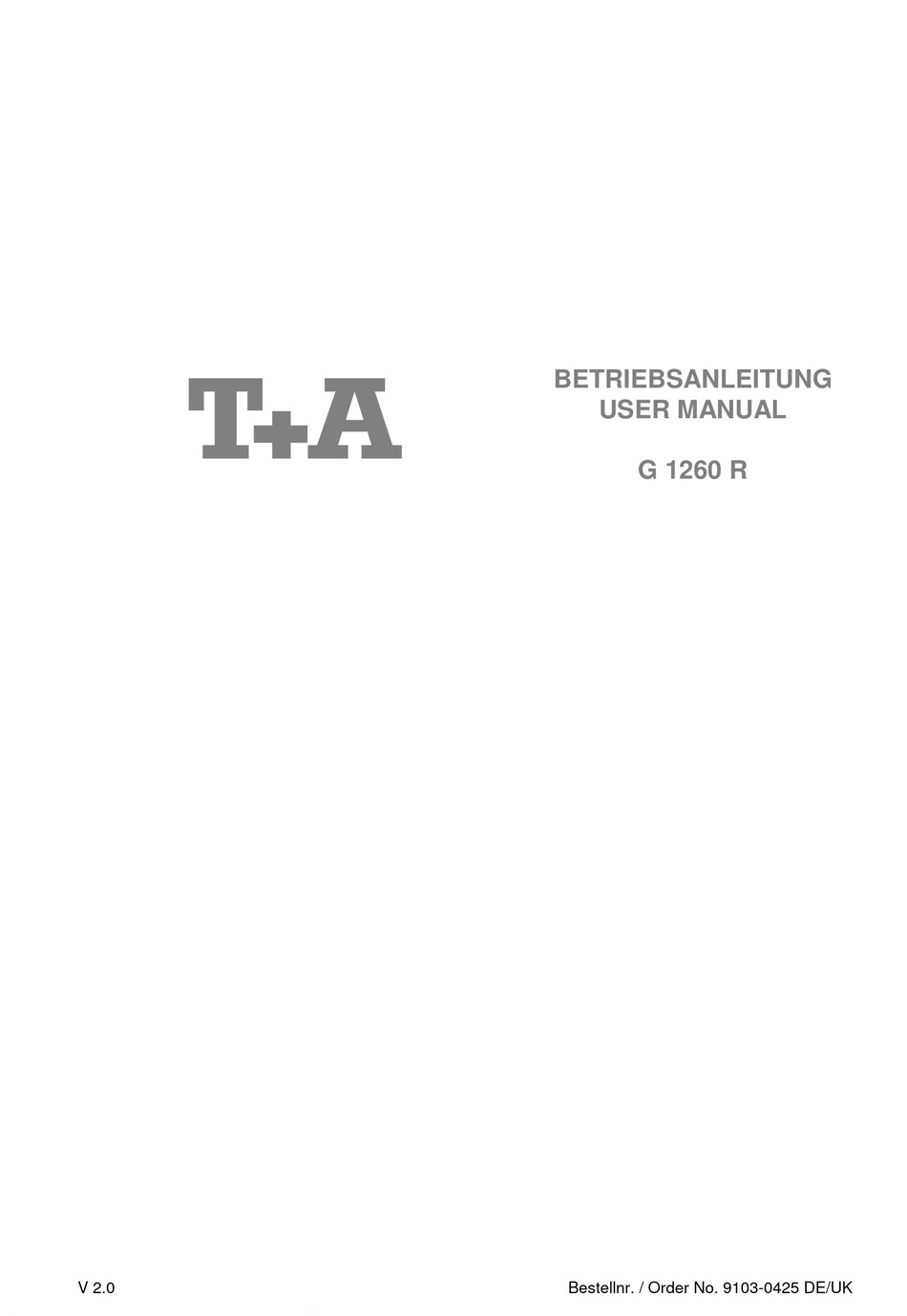

- Seite 1 BETRIEBSANLEITUNG USER MANUAL G 1260 R V 2.0 Bestellnr. / Order No. 9103-0425 DE/UK...
- Seite 3 Seite / Page Deutsch ......................4 English ......................22 Anhang / Appendix: Technische Daten / Technical specifications ..39...
- Seite 4 Willkommen. Wir freuen uns, dass Sie sich für ein -Produkt entschieden haben. Mit Ihrem neuen Plattenspieler G 1260 R haben Sie ein HiFi-Gerät der Spitzenklasse erworben, bei dessen Konzeption und Entwicklung den Wünschen des audiophilen Musikliebhabers oberste Priorität eingeräumt wurde.
-
Seite 5: Inhaltsverzeichnis
Montage des Plattentellers .................... 11 Montage des Gegengewichts und Kontrolle der Tonarmeinstellung ......13 Einbau und Ausrichtung eines Tonabnehmersystems ..........14 Sicherheitshinweise ....................... 16 Der G 1260 R PHONO Vorverstärker (optional) ............18 Einstellungen der Codierschalter ................... 19 Betriebsstörungen ......................20 Anhang... -
Seite 6: Bedienung
-Tasters schaltet das Gerät ein und aus. Bei ein- geschaltetem Gerät leuchtet die LED über dem Taster. Bei Betrieb in Verbindung mit einer R-Anlage schaltet sich der G 1260 R über die bestehende R -Verbindung ein, sobald der Phonoeingang „AUX2“ als LINK Hörquelle gewählt ist. -
Seite 7: Installation Inbetriebnahme Sicherheitshinweise
Installation Inbetriebnahme Sicherheitshinweise In diesem Kapitel werden alle Dinge von grundsätzlicher Bedeutung für die Aufstellung und Inbetriebnahme beschrie- ben, die nicht für den täglichen Umgang mit dem Gerät relevant sind, die aber trotzdem vor dem ersten Gebrauch ge- lesen und beachtet werden sollten. -
Seite 8: Anschlusselemente An Der Rückseite
Bei G 1260 R Versionen ohne eingebautes PHONO Vorverstärkermodul: Verbinden Sie diese Buchsen mit einem PHONO-Eingang Ihres Verstärkers. Bitte beachten Sie, dass wenn im G 1260 R kein Phonomodul eingebaut ist, dieses im Verstärker / Receiver vorhanden sein muss. -
Seite 9: Aufstellung Und Verkabelung
Aufstellung und Verkabelung Packen Sie den G 1260 R vorsichtig aus und heben Sie die Originalverpackung sorgfältig auf. Der Karton und das Verpackungsmaterial sind speziell für dieses Gerät konzipiert und bei späteren Transporten ein sicherer Behälter. Bitte beachten Sie unbedingt die Sicherheitshinweise dieser Anleitung. -
Seite 10: Lautsprecher- Und Signalkabel
Die verwendeten Lautsprecher- und Signalkabel haben einen nicht zu unter- Lautsprecher- und schätzenden Einfluss auf die Wiedergabequalität der Gesamtanlage. Signalkabel empfiehlt daher die Verwendung hochwertiger Kabel und Steckverbinder. In unserem Zubehörprogramm finden Sie eine Reihe exzellenter Kabel und Stecker, die in ihren Eigenschaften auf unsere Lautsprecher und Elektronik- komponenten abgestimmt sind und hervorragend mit diesen harmonieren. -
Seite 11: Montage Des Plattentellers
Montage des Plattentellers Wichtiger Hinweis für die folgenden Montageschritte: Bitte vermeiden Sie unbedingt, dass Öl auf den Treibriemen oder die Riemen- scheibe gelangt! Achten Sie darauf, dass kein Schmutz in das Tellerlager gelangt. 1. Ziehen Sie die Riemenscheibe ( ... - Seite 12 6. Wenn die Riemenscheibe ihre Endlage erreicht hat, kontrollieren Sie bitte, ob sich die Scheibe leicht von Hand drehen lässt. 7. Legen Sie den Treibriemen wie in der Abbildung gezeigt um das Teller- antriebsrad ( ) und die Riemenscheibe ( ...
-
Seite 13: Montage Des Gegengewichts Und Kontrolle Der Tonarmeinstellung
Niveau, kombiniert mit einfacher Handhabung garantiert. Einstellung der Auflagekraft Bei G 1260 R Modellen, die ohne das optional erhältliche Tonabnehmersystem geliefert werden, installieren Sie bitte zuerst Ihr System und justieren Sie es wie im Kapitel „Einbau und Ausrichtung eines Tonabnehmersystems“ beschrieben. -
Seite 14: Einbau Und Ausrichtung Eines Tonabnehmersystems
Spurfehlwinkel klein bleibt. Hierzu gibt es verschiedene Optimierungsansätze. Die Firma REGA empfiehlt für den Tonarm des G 1260 R eine Optimierung, die besonderen Wert auf gute Abtastung im inneren Bereich der Platte legt. Eine andere, weit verbreitete Tonabnehmer- einstellung ist die nach Baerwald, die den maximalen Fehlwinkel über die... - Seite 15 Durchführung der Justage Legen Sie die gewünschte Rega oder / Baerwald Schablone aus dem Zu- behör des G 1260 R so auf den Plattenteller auf, dass die Plattentellerachse durch das Loch in der Schablone greift. Lösen Sie die Schrauben des Tonab- nehmersystems ein wenig, so dass Sie das System in den Langlöchern des...
-
Seite 16: Sicherheitshinweise
Sicherheitshinweise Alle in diesem Gerät verwendeten Bauteile entsprechen den geltenden deutschen und europäischen Sicherheitsnormen und -standards. Eine genaue Qualitätsprüfung aller Materialien, die sorgfältige Produktion, sowie die vollautomatische, rechnergesteuerte Endkontrolle eines jeden Gerätes gewährleisten die hohe Produktqualität und die Einhaltung aller Spezifikationen. -
Seite 17: Bestimmungsgemäßer Gebrauch
Das Gerät ist ausschließlich zur Ton- und / oder Bildwiedergabe im Heim- Bestimmungsgemäßer bereich in trockenen Räumen unter Berücksichtigung aller in dieser Anleitung Gebrauch gemachten Angaben bestimmt. Bei allen anderen Einsatzzwecken, insbesondere in medizinischen oder sicherheitsrelevanten Bereichen, ist vorher die Zulassung und Eignung des Gerätes für diesen Einsatz mit dem Hersteller abzuklären und schriftlich genehmigen zu lassen. -
Seite 18: Der G 1260 R Phono Vorverstärker (Optional)
Der G 1260 R PHONO Vorverstärker (optional) Der G 1260 R kann mit einem optionalen Phono-Vorverstärker ausgerüstet werden. Sofern werksseitig Phonovorverstärker und Tonabnehmersystem installiert sind, sind diese bereits werksseitig optimal eingestellt. Die in diesem Kapitel beschriebenen Einstellungen brauchen in diesem Falle nicht durchge- führt werden. -
Seite 19: Einstellungen Der Codierschalter
Einstellungen der Codierschalter Die einstellbaren Werte für Eingangsimpedanz und Eingangsempfindlichkeit können aus den folgenden Tabellen entnommen werden. Vorverstärker PH-G10 MM Schalterstellung Eingangskapazität Empfindlichkeit (Schalter S51, S1) (Schalter S52, S2) ... 100 pF > 10 mV 101 pF ... 120 pF 6 mV ... -
Seite 20: Betriebsstörungen
Dabei darf kein Spiritus auf die Acrylteile gelangen, da diese sonst reißen können. Siehe auch Kapitel 'Pflege des Gerätes'. Brumm-Störungen Ursache: G 1260 R oder angeschlossenes Gerät hat keinen Erdanschluss. Abhilfe: Stellen Sie eine zusätzliche Chassis-Verbindung mittels Massekabel her (G 1260 R GND-Erdungsklemme zur Erdungsklemme des angeschlossenen Gerätes). - Seite 21 English...
- Seite 22 Welcome! We are delighted that you have purchased a product. The G 1260 R turntable is a Hi-Fi unit of the highest quality which has been carefully developed to satisfy all the wishes of the demanding music lover. The innovative technology, the solid, carefully considered design and the high-quality materials employed all help to ensure that this turntable will fulfil your most exacting demands over a period of many years.
- Seite 23 Fitting the counterweight, checking the tone arm settings ..........31 Installing and aligning a pick-up cartridge ..............32 Safety notes ........................34 FCC Information to the user ..................35 The G 1260 R PHONO pre-amplifier (optional) ............. 36 Code switch settings ...................... 37 Trouble shooting ......................38 Appendix...
-
Seite 24: Front Panel Controls
machine is switched on, the indicator light above the button glows. If the turntable is used in conjunction with an R-system, the G 1260 R is switched on via the existing R connection when you select the phono input LINK “AUX2”... - Seite 25 Installation Using the unit for the first time Safety notes This section describes all those aspects which are of fundamental importance when setting up and using the turntable initially. This information is not required when the unit is in normal daily use, but should nevertheless be read carefully and observed before the machine is used for the first time.
-
Seite 26: Mains Input
If your G 1260 R version is not supplied with a factory-fitted PHONO pre- amplifier module: Connect these sockets to a PHONO input on your amplifier. Please note: if the G 1260 R is not fitted with a phono module, this facility must ... -
Seite 27: Setting Up, Wiring
Setting up, wiring Carefully unpack the G 1260 R and store the original packing materials carefully. The carton and packing are specially designed for this unit and will be needed again if you wish to move the equipment at any time. -
Seite 28: Mains Cables And Mains Filters
The loudspeaker cables and inter-connects have a significant influence on the Loudspeaker cables and reproduction quality of the entire system, and their importance should not be inter-connects under-estimated. For this reason we strongly recommend the use of high- quality cables and connectors. Our range of accessories includes a series of top-quality cables and connectors whose characteristics are accurately matched to our loudspeakers and electronic units, and work superbly with them. -
Seite 29: Fitting The Base Platter
Fitting the base platter Important note concerning subsequent stages of assembly: Please take great care to avoid oil getting onto the drive belt or the belt pulley. Take care to avoid any dirt soiling the platter bearing. 1. - Seite 30 6. Once the belt pulley has reached its final position, rotate the pulley by hand to ensure that it revolves smoothly. 7. Place the drive belt round the platter drive wheel ( ) and the belt pulley (...
-
Seite 31: Fitting The Counterweight, Checking The Tone Arm Settings
Setting the tracking force If your G 1260 R is a model which is supplied without the optional pick-up cart- ridge, please install your pick-up at this point, and set it up as described in the chapter “Installing and aligning a pick-up cartridge”. -
Seite 32: Installing And Aligning A Pick-Up Cartridge
For the tone arm supplied with the G 1260 R the REGA company recommends optimising the alignment in such a way that particular emphasis is placed on good tracking over the inner part of the disc. - Seite 33 Select your choice of either the Rega or the / Baerwald template from the accessories supplied with the G 1260 R, and lay it on the disc platter with the platter spindle engaged in the hole in the template. Loosen the pick-up cartridge retaining screws slightly, so that the cartridge is free to move in the slots of the tone arm.
-
Seite 34: Safety Notes
Safety notes All components used in this device satisfy the current German and European safety norms and standards. We are able to guarantee that our products are of the highest quality, and meet all our specifications in full, because we carry out strict quality checking of all materials, employ painstaking production methods controlled by highly qualified staff, and carry out a fully automatic, computer-controlled final quality control procedure. -
Seite 35: Fcc Information To The User
This device is designed exclusively for reproducing sound and / or pictures in Approved usage the domestic environment. It must be operated in a dry indoor room which satisfies all the recommendations stated in these instructions. Where the equipment is to be used for other purposes, especially in the medical field or for any application where safety is an issue, it is essential to establish the unit’s suitability with the manufacturer, and to obtain prior written approval for such usage. -
Seite 36: The G 1260 R Phono Pre-Amplifier (Optional)
The G 1260 R PHONO pre-amplifier (optional) The G 1260 R can be fitted with an optional phono pre-amplifier. If your turntable was supplied with the phono pre-amplifier and pick-up cartridge already fitted, then these parts will already be accurately set up. In this case you do not need to carry out the adjustments described in this section. -
Seite 37: Code Switch Settings
Code switch settings The available values for input impedance and input sensitivity are listed in the following tables. PH-G10 MM pre-amplifier Switch position Input capacitance Sensitivity (switches S51, S1) (switches S52, S2) ... 100 pF > 10 mV 101 pF ... 120 pF 6 mV ... -
Seite 38: Trouble Shooting
Unwanted hum Cause: The G 1260 R or a device connected to it is not earthed. Remedy: Connect a separate chassis earth wire (G 1260 R: earth terminal ‘GND’ to earth clamp on the machine to which it is connected). -
Seite 39: Technische Daten
Technische Daten / Specification Prinzip / Principle Riemenangetriebenes High-End Laufwerk im schweren Spezialchassis mit Körperschallabsorber High-End belt-driven turntable mounted in special heavy chassis with structural vibration absorber Antrieb / Drive system Quarzgeregelter Synchronmotor mit DSP-gesteuerter, exakter Optimierung der Kurvenform der Motorspulenspannung. Quartz-controlled synchronous motor with precision DSP-controlled optimisation of motor coil drive current. - Seite 40 elektroakustik GmbH & Co. KG Herford Deutschland Germany...
