3.2 Bohren der Löcher zur Befestigung der Konsolen
Bohren Sie nun die Löcher mit einem geeigneten Bohrer für Ihren Montageuntergrund. Den von uns
empfohlenen Bohrdurchmesser, bei den von Ihnen gewählten Optionen, finden Sie in der Setzanweisung.
Um die Setzanweisung zu öffnen, öffnen Sie den Link, welchen Sie auf Ihrer Rechnung finden. Alternativ
können Sie den QR-Code scannen um direkt zur Anleitung zu gelangen. Aus statischen Gründen sind an
allen Konsolenbohrungen, Schrauben zu setzen.
Bitte halten Sie sich hier an die empfohlenen Angaben. Vor dem Verschrauben das Loch unbedingt vom
Bohrstaub befreien. Hierzu mit einer Bürste und Druckluft das Loch reinigen.
Bei Montage auf wärmegedämmten Fassaden ist der Dämmputz oder der Vollwärmeschutz als
nicht druckstabil anzusehen. Die Verschraubung muss im dahinterliegenden, tragfähigen
Untergrund erfolgen. Ebenso müssen die Konsolen vollflächig oder im Bereich der Schrauben mit
geeignetem Material unterfüttert werden.
Anschließend die Konsolen mit einem geeigneten Befestigungsmaterial verschrauben. Vor dem
endgültigen Festziehen der Schrauben, mit dem vorgegebenen Drehmoment, die Konsolen mit der
Wasserwaage und der Richtlatte nochmals ausrichten. Hierbei darauf achten, dass die Konsolen in allen
Achsen in einer Linie montiert sind.
Unebenheiten des Untergrunds müssen durch geeignete Unterlagen ausgeglichen werden.
Abschließend alle Schrauben mit dem vorgegebenen Anzugsdrehmoment festziehen.
3.3 Markise einhängen
Beim Tragen oder Einhängen der Markise,
darf diese nicht an den seitlichen
Abdeckkappen angehoben werden. Vor
dem Einhängen entfernen!
Wandmontage:

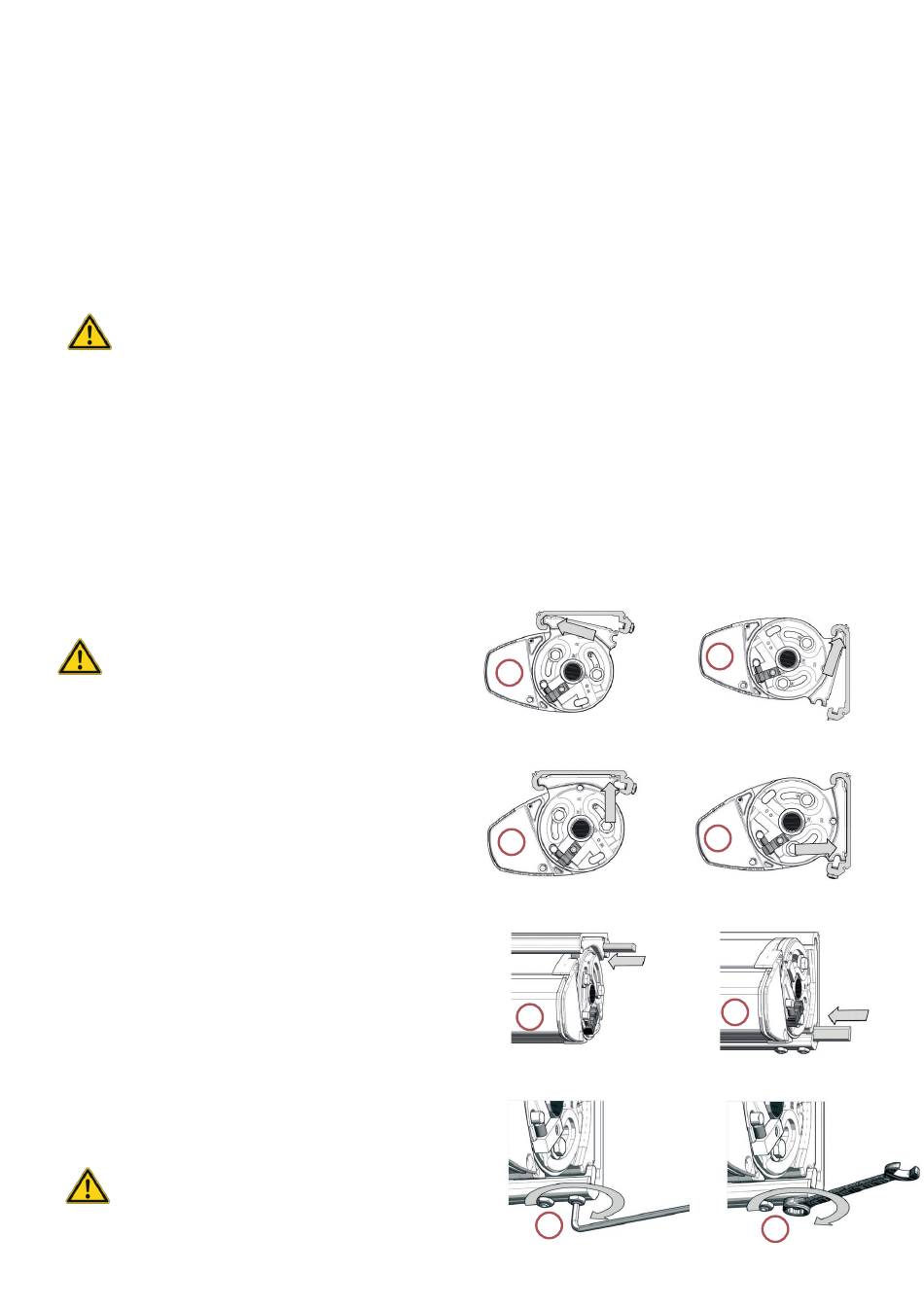

Die leicht nach oben gekippte Markise von unten
nach oben in die Konsolen einhängen. Nun die
Anlage nach hinten drücken und nach unten
absenken lassen.
Deckenmontage:
Die leicht nach oben gekippte Markise von hinten
nach vorne in die Konsolen einhängen. Nun die
Anlage nach oben drücken.
Anschließend bei beiden Montagesituation die
Sperrstücke seitlich in die vorgesehenen Nuten
zwischen Konsole und Basisteil einschieben. Die
Markise ausrichten und die Gewindeschrauben
mit einem Inbusschlüssel so weit einschrauben,
dass die Markise spielfrei sitz.
Abschließend die
Gewindeschrauben kontern.
Erst jetzt hält die Markise selbstständig
und muss nicht mehr gehalten werden.
