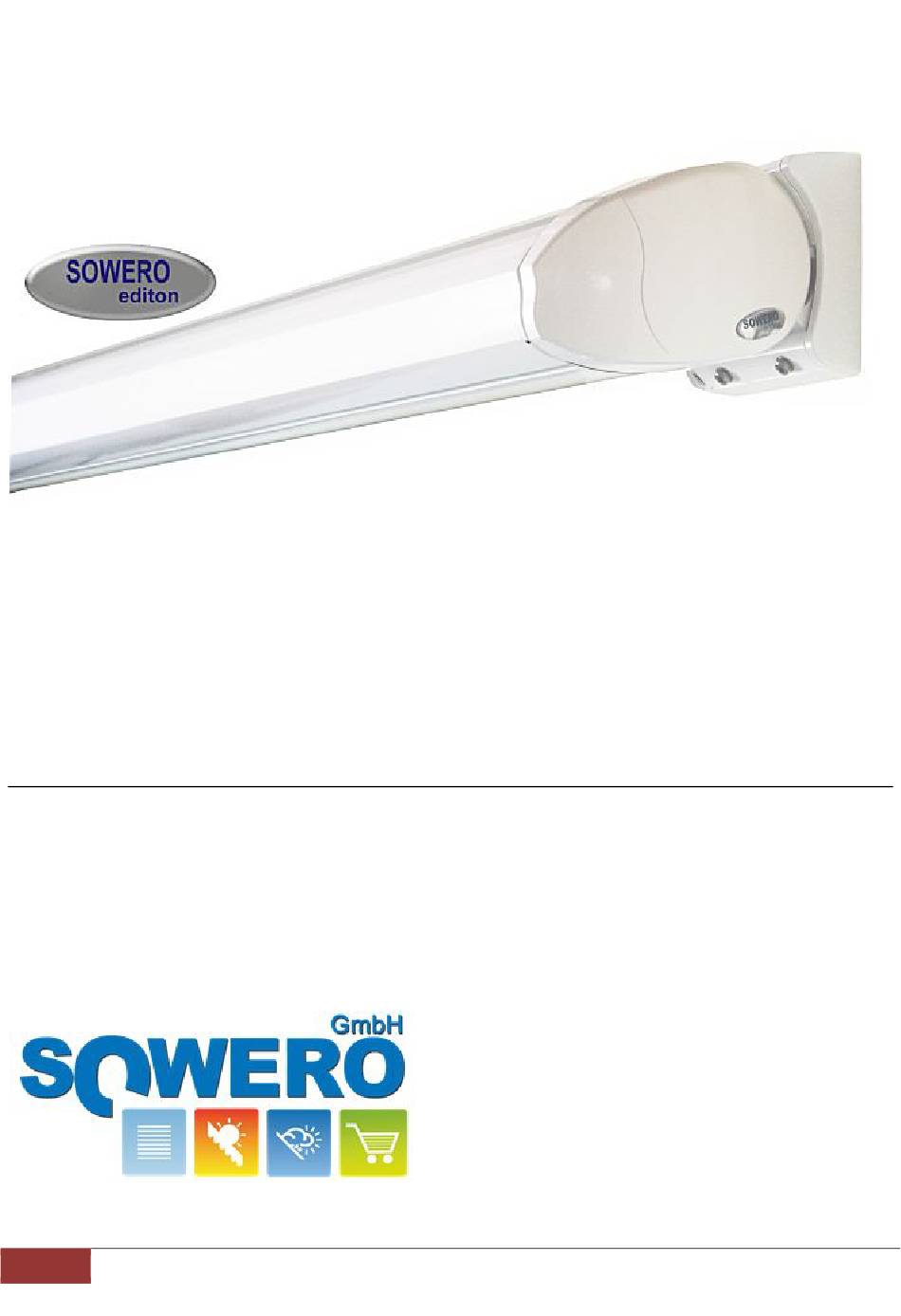

Seite 1 Kassettenmarkise K350 Modell 2015 Montage - und Bedienungsanleitung SOWERO GmbH Egerlandstrasse 4 D-86476 Neuburg a.d.Kammel Service Hotline: 08283 / 998952 Montageanleitung Markise K350 / 06-2015 / copyright © SOWERO GmbH...
Seite 2: Inhaltsverzeichnis
5.4 Wind - und Sonnensteuerung 5.5 LED Beleuchtung – Heizstrahler 5.6 Bedienung der Markise über Nothandkurbel 6.0 Produktkennzeichnung CE Technische Änderungen vorbehalten ! Sicherheitshinweise, Warnhinweise und Informationen für die Montage 1.1 Erklärung der Hinweise: Montageanleitung Markise K350 / 06-2015 / copyright © SOWERO GmbH...
Seite 3: Allgemeine Sicherheitshinweise
Dieses Symbol kennzeichnet wichtige Produktinformationen für den Monteur 1.2 Allgemeine Sicherheitshinweise Die Sowero Markise K350 ist nach den Bestimmungen der DIN EN 13561 konstruiert und gefertigt. Dennoch können bei der Montage bzw. Bedienung durch Nichtbeachtung der entsprechenden Anleitungen Gefahren für die beteiligten Personen entstehen.
Seite 4: Befestigungstechnik
Markise eingefahren werden. 2.3 Befestigungstechnik Durch das Eigengewicht der Markise und die maximale Windbelastung der Windklasse 2 können Auszugskräfte an den oberen Schrauben der Konsolen bis zu 5000N (ca. 500 kg) auftreten. Montageanleitung Markise K350 / 06-2015 / copyright © SOWERO GmbH...
Seite 5 Hierzu zählen auch Dämmungen vor Betonringanker – Zwischendecke etc. Nebenstehendes Bild erklärt eine mögliche Variante: Hinweise und Infos über geeignetes Montagematerial bei Montage auf Vollwärmeschutz und sonstigen Dämmungen erhalten Sie beim Markisenhersteller oder über qualifizierte Befestigungstechniker ! Montageanleitung Markise K350 / 06-2015 / copyright © SOWERO GmbH...
Seite 6: Konsolenbefestigung Wandmontage
Montageplatten zu erhöhen. Hierfür stehen zwei Ausführungen zur Verfügung, die im Online- Konfigurator entsprechend Ihrer Vorgaben des Montageuntergrundes berechnet wurden somit automatisch der Lieferung beiliegen. Prüfen Sie vor der Montage anhand des Lieferscheines ob die Montageplatten zu Lieferumfang gehören . Montageanleitung Markise K350 / 06-2015 / copyright © SOWERO GmbH...
Seite 7 Sollte die Markise trotz Vorgabe des Herstellers ohne Montageplatten montiert werden besteht größte Gefahr , dass die Markise nach der Montage abstürzt. Montageanleitung Markise K350 / 06-2015 / copyright © SOWERO GmbH...
Seite 8: Bohren Und Konsolen Verschrauben
2.6 Deckenmontage Für die Montage der K350 Markise an die Decke wird die Wandkonsole W150 mit der Deckenkonsole verschraubt. Die dafür notwendigen Schlossschrauben liegen der Lieferung bei. Die Deckenkonsole wird mit drei Verschraubungen an der Decke befestigt. 2.7 Bohren und Konsolen verschrauben Verwenden Sie zum Anzeichnen der Bohrlöcher oben stehende Zeichnungen.
Seite 9: Markise Montieren
Zum Anheben und Einhängen der Markise in die Konsolen ausreichend Personal bereitstellen. Das Eigengewicht der Markise beträgt bis zu ca. 95 kg ! Hängen Sie die Markise in die Befestigungskonsolen an der Wand oder Decke ein . Montageanleitung Markise K350 / 06-2015 / copyright © SOWERO GmbH...
Seite 10: Inbetriebnahme Der Markise
Achtung: Das Kurbelgetriebe der Markise K 350 besitzt keinen Endanschlag. Das verkehrte Aufwickeln des Tuches kann zu Fehlfunktionen führen. Handkurbel in Getriebeöse einhängen und Markise ausfahren bis das Tuch entspannt ist. Durch kurzes Zurückdrehen wird die beste Tuchspannung erreicht. Montageanleitung Markise K350 / 06-2015 / copyright © SOWERO GmbH...
Seite 11: Elektroinstallation Ausführen
Bei Ausstattung der Markise mit Funkbedienung ist der mit bestellte Standardsender bereits eingelernt , die Endanschläge und Abschaltpunkte des Motors sind bereits werksseitig eingestellt. Die Markise kann sofort nach Stromanschluß über den Handsender bedient werden. Montageanleitung Markise K350 / 06-2015 / copyright © SOWERO GmbH...
Seite 12: Erster Probelauf
Prüfen Sie die Wickelrichtung des Stoffes. Der Markisenstoff muss immer über die Oberseite der Wickelwelle aufwickeln. Sollte der Stoff umgekehrt aufwickeln Markise stoppen. Die Markise darf nicht weiter bedient werden. Kontaktieren Sie für das weitere Vorgehen den Service des Herstellers . Montageanleitung Markise K350 / 06-2015 / copyright © SOWERO GmbH...
Seite 13: Neigung Der Markise Einstellen
Wenn sich die Mutter nicht mit dreht Ausfallprofil vorne noch weiter nach oben drücken. Nach dem an beiden Seiten der Markise die richtige Neigung eingestellt ist muß die Schraube “1” wieder fest gedreht werden. Kontrollieren ob das Ausfallprofil richtig (horizontal) hängt. Montageanleitung Markise K350 / 06-2015 / copyright © SOWERO GmbH...
Seite 15: Seitliche Abdeckkappen Ausstecken Und Verschrauben
Auch hat der Monteur die Pflicht dem Anwender über ein schriftliches Abnahmeprotokoll die Montage zu dokumentieren. Hierbei ist der tatsächliche Montageuntergrund zu nennen, eine Liste des verwendeten Montagematerials und die exakte Einstufung der daraus resultierenden Windklasse ! Montageanleitung Markise K350 / 06-2015 / copyright © SOWERO GmbH...
Seite 16 Abnahmeprotoll zur Übergabe Markise - Monteur zu Benutzer: Produktbezeichung SOWERO Markise K350 SOWERO Auftragsnummer: Montagedatum: Montageuntergrund: Verwendetes Montagematerial Schrauben, Dübel , Kleber etc. Montiere Markise entspricht Windklasse: der Windklasse : Übergeben von: Unterschrift Monteur Bemerkungen: Montageanleitung Markise K350 / 06-2015 / copyright © SOWERO GmbH...
Seite 17: Bedienungsanleitung
Durch Sonneneinstrahlung und bei Motorbetrieb können sich Anlagenoberflächen bzw. einzelne Gelenkarmmarkisen-Bauteile stark erwärmen, was bei direkter Berührung zu Verbrennungen führen kann. Gelenkarmmarkisen dürfen längere Zeit nicht unbeaufsichtigt benutzt werden und sollten abends und vor einer Abwesenheit eingefahren werden. Montageanleitung Markise K350 / 06-2015 / copyright © SOWERO GmbH...
Seite 18 Sachschäden entstehen! Kontaktieren Sie bei Funktionsstörungen der Gelenkarmmarkise in jedem Fall den Service des Herstellers. Handsender dürfen nicht der Feuchtigkeit oder Regen ausgesetzt werden. Dies führt zum Defekt des Handsenders. Montageanleitung Markise K350 / 06-2015 / copyright © SOWERO GmbH...
Seite 19: Bedienung Ein - Und Ausfahren Der Markise
Hersteller keine Gewährleistung, da in diesem Fall ein Nachweis über die richtige Funktion und richtig eingestellte Schwellenwerte nicht erbracht werden kann. Dies entsprechend zu überwachen unterliegt ausschließlich dem Verantwortungsbereich des Nutzers der Markise ! Montageanleitung Markise K350 / 06-2015 / copyright © SOWERO GmbH...
Seite 20: Led Beleuchtung - Heizstrahler
Die Gehäuse dürfen wenn notwendig nur geöffnet werden , wenn die Markise vom Strom abgeklemmt ist oder wenn die Sicherung herausgenommen wurde. 5.6 Bedienung der Markise über Nothandkurbel Sollten Sie die Markise K350 mit einem Motor und zusätzlicher Nothandkurbel bestellt haben. Liegt die Nothandkurbel automatisch der Lieferung bei. Handhabung wie nachfolgende beschrieben: Sollte bei Stromausfall, Defekt des Motors oder aus anderen Gründen die...
Seite 21 Verwendung die wesentlichen Eigenschaften die in den folgenden Normen festgelegt sind. Harmonisierte Norm: EN 13561 Markisen – Leistungs-und Sicherheitsanforderungen Thomas Mattausch _______________________ Unterschrift Geschäftsführer Neuburg a.d. Kammel Juli 2014 Montageanleitung Markise K350 / 06-2015 / copyright © SOWERO GmbH...
Seite 22 Anhang I Nr. 1.5.1 der Maschinenrichtlinie 2006/42/EG sichergestellt. Hersteller: SOWERO GmbH Egerlandstrasse 4 D-86476 Neuburg a.d. Kammel Bevollmächtigter für die technische Dokumentation: Thomas Mattausch _______________________ Unterschrift Geschäftsführer Neuburg a.d. Kammel Juli 2014 Montageanleitung Markise K350 / 06-2015 / copyright © SOWERO GmbH...
