Inhaltszusammenfassung für Sowero K300 Basic

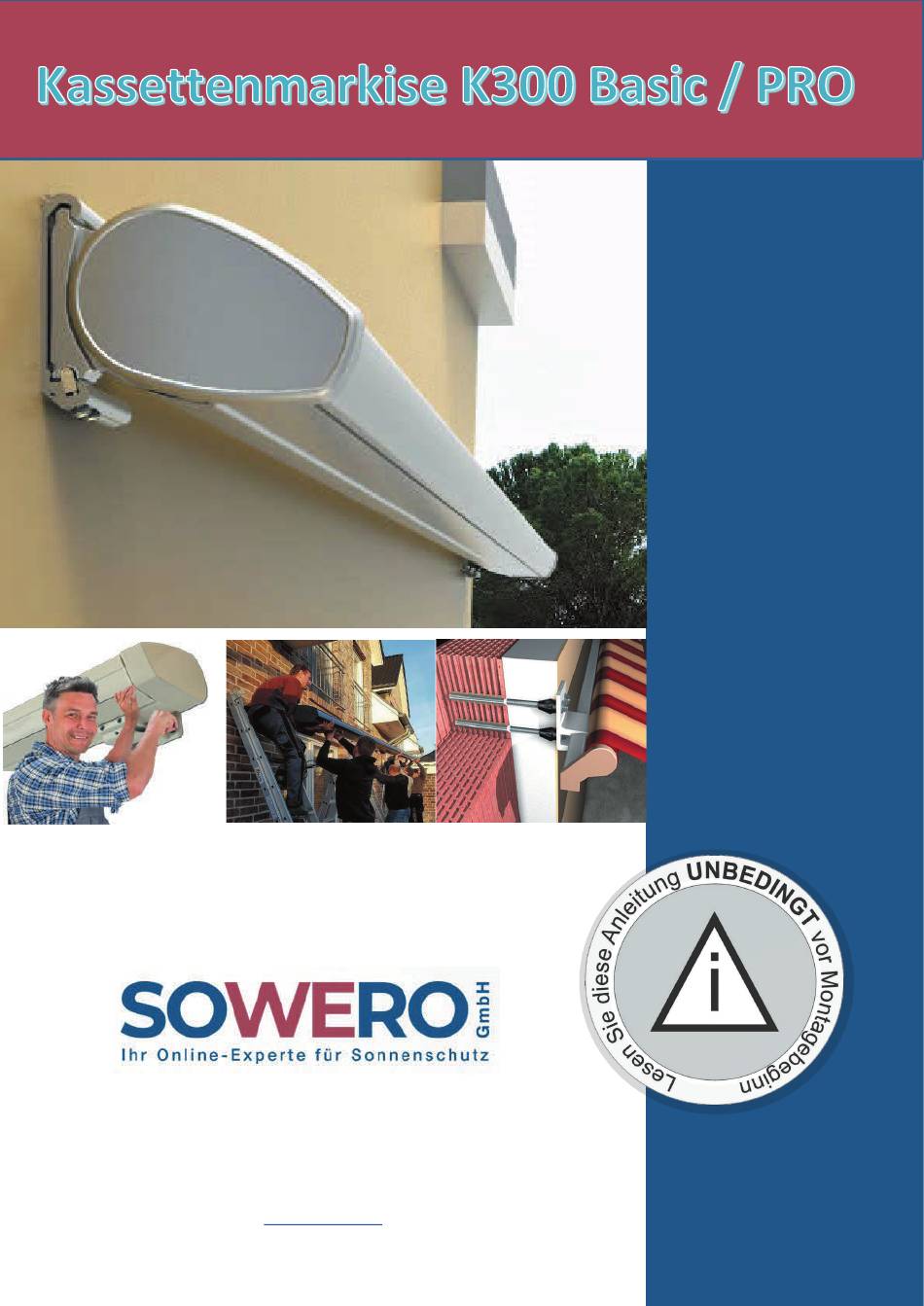

- Seite 1 MONTAGE UND BEDIENUNGSANLEITUNG SOWERO GmbH Egerlandstrasse 4 D-86476 Neuburg a.d. Kammel Tel. 08283 / 998950 Fax. 08283 / 998954 info@sowero.de Vers. 01.2021...
-
Seite 2: Inhaltsverzeichnis
Allgemeine Sicherheitshinweise für die Bedienung Bedienung der Markise über Schalter oder Handsender Reinigung und Pflege Wind - und Sonnensteuerung Bedienung der Markise über Nothandkurbel 6.0 Produktkennzeichnung CE 28-30 Technische Änderungen vorbehalten ! Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 1... - Seite 3 Knarre (ratsche) mit Nuss, oder Ringschlüssel SW 17 (SW19 für M12) Inbusschlüssel SW 5 / SW4 / SW 2 Kreuzschlitzschraubendreher Wasserwaage und Richtschnur zum Ausrichten Maßband eventuell Prüfkabel bzw. Einstellset (zur Inbetriebnahme) Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 2...
-
Seite 4: Sicherheitshinweise, Warnhinweise Und Informationen Für Die Montage
Dieses Symbol kennzeichnet wichtige Produktinformationen für den Monteur 1.2 Allgemeine Sicherheitshinweise Die Sowero Markise K300 ist nach den Bestimmungen der DIN EN 13561 konstruiert und gefertigt. Dennoch können bei der Montage bzw. Bedienung durch Nichtbeachtung der entsprechenden Anleitungen Gefahren für die beteiligten Personen entstehen. -
Seite 5: Montage
Nach CE und DIN EN 13561 wir die Belastbarkeit der Markise in Windwiderstandsklassen eingeteilt. Bei Montage auf druckfestem Untergrund Beton ungerissen C20/C25 (B25) ist die Markise in die Windwiderstandsklasse 2 eingestuft und geprüft. D.H. Bei höheren Belastungen muss die Markise eingefahren werden. Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 4... -
Seite 6: Befestigungstechnik
Verbundsystem stellt der Fischer Thermax dar. ( Achtung hierbei gezeigte Siebhülse wird nur bei Untergrund Lochstein verwendet ! ) Hinweise und Infos über geeignetes Montagematerial bei Montage auf Vollwärmeschutz und sonstigen Dämmungen erhalten Sie beim Markisenhersteller oder über qualifizierte Befestigungstechniker ! Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 5... - Seite 7 Die Montagehöhe wird in Abhängigkeit von Ausfall und Markisenneigung festgelegt. Zur Orientierung dient nebenstehende Abbildung. Eine ausreichende Durchgangshöhe ist einzuhalten. Wenn die Markise als Regenschutz eingesetzt wird muss die Neigung der Markise mindestens 14° betragen. Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 6...
-
Seite 8: Konsolenbefestigung Wandmontage Standard Konsole W180
2.4 Konsolenbefestigung Wandmontage mit Standardkonsole W180 Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 7... -
Seite 9: Befestigung Wandmontage Mit Wandkonsole W 350
Konfigurator wird anhand der Angaben Markisen Breite - Ausfall und Befestigungsuntergrund automatisch berechnet wann diese Montageplatte erforderlich wird. Die Wandkonsole kommt in der Regel bei nicht druckfesten Untergründen oder anderen Fassaden wie Hochlochziegel, Kalksandstein etc. zum Einsatz. Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 8... - Seite 10 2.6 Deckenmontage Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 9...
-
Seite 11: Dachsparrenmontage
2.7 Dachsparrenmontage Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 10... -
Seite 12: Montage Und Anbringung Der C-Box Steuereinheit -Led
BOX unten an der Kassette darauf zu achten, dass ausreichend Abstand von der C-Box zur Kassettenunterkante eingehalten wird. Alle weiteren Informationen zur Befestigung , Installation und Inbetriebnahme der C-BOX finden Sie in derbeiliegenden Montage und Bedienungsanleitung SOWERO C-BOX Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 11... -
Seite 13: Markise Einhängen - Montieren
Konsolen seitlich nicht überragen, d.h. die Konsolen müssen die Befestigungselemente der Markise vollständig umfassen. Die Nichtbeachtung kann zu Beschädigungen , Fehlfunktionen und zum Absturz der Markise führen Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 12... -
Seite 14: Markise Fixieren Und Einhängen Deckenmontage
Konsolen seitlich nicht überragen, d.h. die Konsolen müssen die Befestigungselemente der Markise vollständig umfassen. Die Nichtbeachtung kann zu Beschädigungen , Fehlfunktionen und zum Absturz der Markise führen. Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 13... -
Seite 15: Inbetriebnahme Der Markise
Fahrbereich der Markise oder darunter befinden, zu entfernen. Personen dürfen sich während der Probeläufe nicht in diesem Bereich aufhalten, es besteht eine Gefährdung durch Fehlfunktionen Im ganz ausgefahrenen Zustand hat die Markise die beste Stoffspannung Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 14... - Seite 16 Gelenkarm =4 hebt sich bzw. senkt sich. Stellen Sie die Gelenkarme so ein , dass diese zueinander fluchten und weder unten noch oben am Gehäuse der Markise streifen. Danach Madenschraube = 2 wieder fest anziehen. Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 15...
-
Seite 17: Verbesserte Optik Der Seitenansicht Mit Abdeckungen Für Die Wandkonsolen
Tuches ist ausgeschlossen. die Endposition kann unter Umständen auch verändert werden (wenden Sie sich an den Anlagenhersteller). Handkurbel beim Erreichen der Endposition innen und außen nicht gewaltsam weiterdrehen, es besteht die Gefahr von Schäden am Getriebe Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 16... -
Seite 18: Elektroinstallation Ausführen
Motorbeschreibung benötigt. Die Einstellung der Markise erfolgt auf der Antriebsseite und wird mittels des Einstellkabels vorgenommen. Einstellung E-Antrieb mit Funkempfänger und Sender Beim Funk-Antrieb erfolgt die Einstellung über den Handsender des Motors. Hierzu wird die mitgelieferte Motorbeschreibung benötigt. Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 17... -
Seite 19: Inbetriebnahme Mit Schalterbedienung
Prüfen Sie die Wickelrichtung des Stoffes. Der Markisenstoff muss immer über die Oberseite der Wickelwelle aufwickeln. Sollte der Stoff umgekehrt aufwickeln Markise stoppen. Die Markise darf nicht weiter bedient werden. Kontaktieren Sie für das weitere Vorgehen den Service des Herstellers . Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 18... -
Seite 20: Neigung Der Markise Einstellen
Schritt 3: Lösen Sie die Sechskantschrauben mittels Ringschlüssel SW 17. Nur etwas lockern nicht ganz herausdrehen. Schritt 4: Zur Feineinstellung den Gelenkarm durch leichtes Anheben entlasten und den Gewindestift mit Inbus SW5 verstellen. Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 19... - Seite 21 Markise halten Gelenkarm durch leichtes Anheben entlasten und Zylinderstift aus Schwenkeinheit entnehmen Markise halten Gelenkarm durch leichtes Anheben entlasten und ein Raster oberhalb des entnommenen Zylinderstiftes den Füllbolzen mit Inbusschlüssen SW2 herausschrauben. Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 20...
-
Seite 22: Aufkleben Der Inlay´s Auf Seitliche Abdeckkappen
Wenn Sie die Markise K300 in der Ausführung PRO mit Inlay´s gekauft haben können Sie nun die selbstklebenden Inlays auf die Abdeckkappen der Kassette aufkleben. Die Inlay´s werden in einem entsprechend stabilem Umschlag lose mitgeliefert. Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 21... - Seite 23 Liste des verwendeten Montagematerials und die exakte Einstufung der daraus resultierenden Windklasse ! Um spätere Rückfragen oder Anregungen zum Produkt zu erleichtern, sollten die Produktdaten durch den Fachbetrieb über nachfolgendes Formular dokumentiert werden. Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 22...
-
Seite 24: Fehleranalyse
4.10 Fehleranalyse Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 23... -
Seite 25: Bedienungsanleitung
Gelenkarmmarkisen-Bauteile stark erwärmen, was bei direkter Berührung zu Verbrennungen führen kann. Gelenkarmmarkisen dürfen längere Zeit nicht unbeaufsichtigt benutzt werden und sollten abends und vor einer Abwesenheit eingefahren werden. Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 24... - Seite 26 Sachschäden entstehen! Kontaktieren Sie bei Funktionsstörungen der Gelenkarmmarkise in jedem Fall den Service des Herstellers. Handsender dürfen nicht der Feuchtigkeit oder Regen ausgesetzt werden. Dies führt zum Defekt des Handsenders. Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 25...
-
Seite 27: Bedienung Ein - Und Ausfahren Der Markise
Hersteller keine Gewährleistung, da in diesem Fall ein Nachweis über die richtige Funktion und richtig eingestellte Schwellenwerte nicht erbracht werden kann. Dies entsprechend zu überwachen unterliegt ausschließlich dem Verantwortungsbereich des Nutzers der Markise ! Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 26... -
Seite 28: Bedienung Der Markise Über Nothandkurbel
Motors gesteckt. Danach kann die Markise über die Handkurbel bedient werden. Die Bedienung über Nothandgetriebe ist nur den Notfall eingerichtet, wenn der Motor nicht betriebsbereit Ist. Das Getriebe ist nicht für eine dauerhafte Bedienung über Nothandkurbel ausgelegt. 6 Produktkennzeichnung Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 27... - Seite 29 Das Produkt erfüllt bei bestimmungsgemäßer Verwendung die wesentlichen Eigenschaften die in den Folgenden Normen festgelegt sind: Harmonisierte Norm: EN 13561 Markisen – Leistungs-und Sicherheitsanforderungen Thomas Mattausch Geschäftsführer Neuburg a.d. Kammel , Juli 2017 Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 28...
- Seite 30 Anhang I Nr. 1.5.1 der Maschinenrichtlinie 2006/42/EG sichergestellt. Hersteller: SOWERO GmbH Egerlandstrasse 4 D-86476 Neuburg a.d.Kammel – Germany Bevollmächtigter für die technische Dokumentation: Thomas Mattausch Thomas Mattausch Geschäftsführer Neuburg a.d. Kammel , Juli 2017 Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 29...
- Seite 31 Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 30...
- Seite 32 Montageanleitung K300 BASIC/PRO LED copyright © SOWERO GmbH 2021 Seite: 31...
