Sowero K-Major Montage- & Bedienungsanleitung

Vollkassettenmarkise
Vorschau ausblenden Andere Handbücher für K-Major:

Werbung

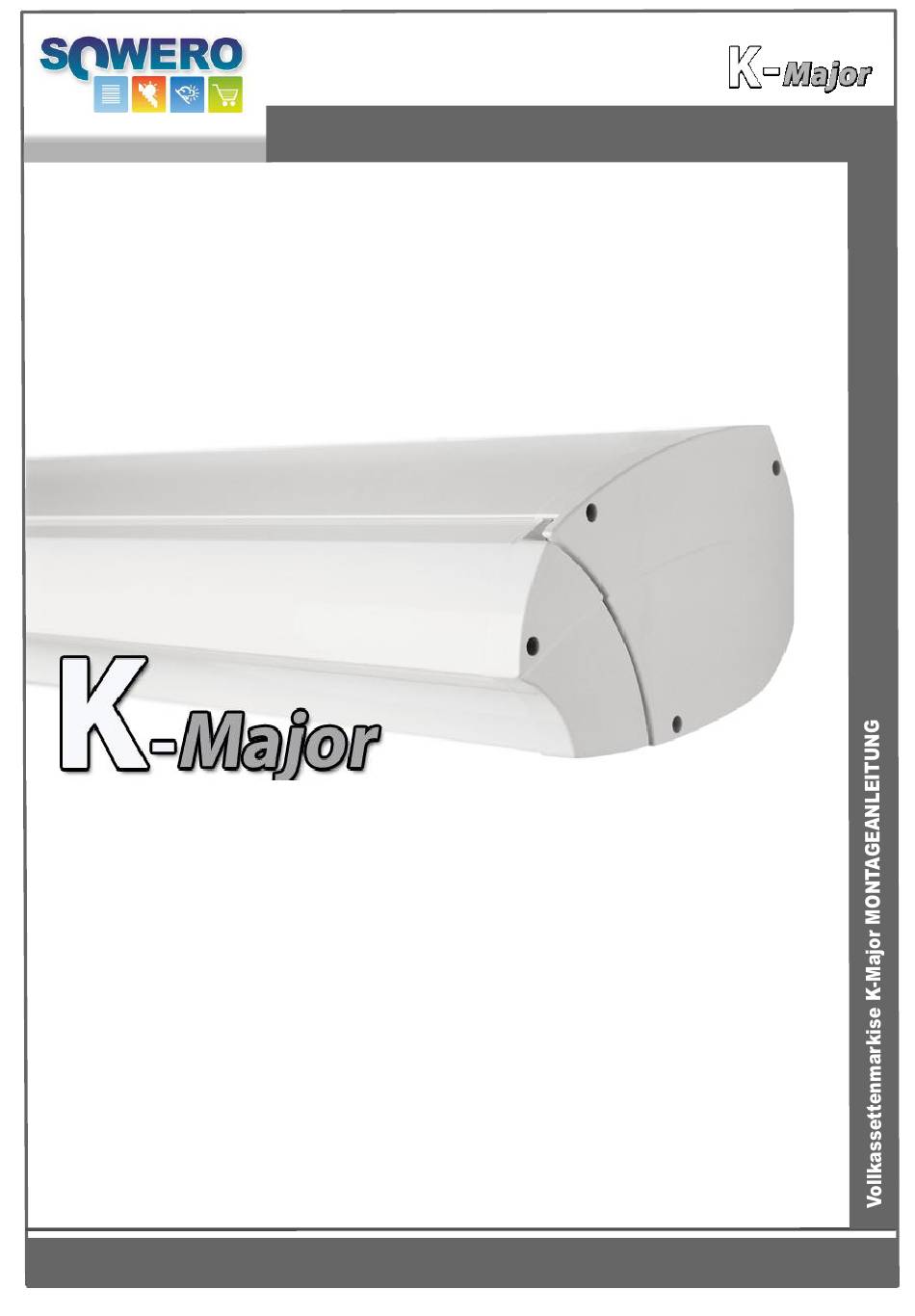

VOLLKASSETTENMARKISE
g
Montage & Bedienungsanleitun
Ein Qualitätsprodukt
aus dem Hause
SOWERO GMBH
1105-2016
www.sowero.de
Copyright (c) by SOWERO GmbH 2015 Druckfehler u. techn. Änderungen vorbehalten

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Sowero K-Major

  • Seite 1 VOLLKASSETTENMARKISE Montage & Bedienungsanleitun Ein Qualitätsprodukt aus dem Hause SOWERO GMBH 1105-2016 www.sowero.de Copyright (c) by SOWERO GmbH 2015 Druckfehler u. techn. Änderungen vorbehalten...
  • Seite 2: Inhaltsverzeichnis

    3.5 Montage beenden/ Übergabe an Kunden. 4.0 BEDIENUNGSANLEITUNG 4.1 Reiniung und Pflege 4,2 Automatik Wind und Sonnensteuerung 4.3 Bedienung Motor mit Nothandkurbel 4,4 Zubehör 5.0 Produktkennzeichnung CE - Leistungserklärung Konformitätserklärung 16-18 www.sowero.de Copyright (c) by SOWERO GmbH 2015 Druckfehler u. techn. Änderungen vorbehalten...
  • Seite 3: Erklärung Der Hinweise

    Dieses Symbol kennzeichnet wichtige Produktinformationen für den Monteur oder Nutzer. ALLGEMEINE SICHERHEITSHINWEISE Die SOWERO GmbH-Markise K-Major ist nach den Bestimmungen der DIN EN 13561 konstruiert und gefertigt. Dennoch können bei der Montage bzw. Bedienung durch Nichtbeachtung der entsprechenden Anleitungen Gefahren für die beteiligten Personen entstehen.
  • Seite 4: Montage

    Je nach Qualität des Produktes werden Markisen nach DIN EN 13561 Punkt 4.3. in Windwiderstandsklassen eingeteilt. Je höher die Klasse, desto hochwertiger das Produkt. EINSTUFUNG DER MARKISE K-MAJOR www.sowero.de Copyright (c) by SOWERO GmbH 2015 Druckfehler u. techn. Änderungen vorbehalten...
  • Seite 5: Montagesituationen: Wand, Decke Und Sparren

    Die Markise ist auch als Regenschutz einsetzbar. In diesem Fall muss eine Mindestneigung von 14°. eingehalten werden. Die Markise muss immer vollständig ausgefahren werden. Ansonsten können sich Wassersäcke bilden die zur Beschädigung der Markise führen können. www.sowero.de Copyright (c) by SOWERO GmbH 2015 Druckfehler u. techn. Änderungen vorbehalten...
  • Seite 6 ERFORDERLICHE MINDESTANZAHL DER KONSOLEN : In den nachstehenden Tabellen sind die Anzahlen an standardmäßig mitgelieferten Konsolen für die Montage der K-MAJOR-Markise mit Wand- oder Deckenkonsolen auf Betonuntergrund druckfest C20/25 (B25) definiert www.sowero.de Copyright (c) by SOWERO GmbH 2015 Druckfehler u. techn. Änderungen vorbehalten...
  • Seite 7 Konsolen mit geeignetem Befestigungsmaterial verschrauben. Vor dem endgültigen Festziehen der Schrauben Konsolen entsprechend mit Wasserwaage nochmals ausrichten und justieren. Aus statischen Gründen sind an allen Konsolen- bohrungen Schrauben zu setzen. www.sowero.de Copyright (c) by SOWERO GmbH 2015 Druckfehler u. techn. Änderungen vorbehalten...
  • Seite 8: Befestigungstechnik

    Befestigungstechniker zu Rate zu ziehen. Die Reduktion der Dübelkräfte kann durch Verbreiterung der Konsole und Erhöhung der Befestigungsbohrungen erreicht werden. Hierfür stehen nachfolgende Konsolen zur Verfügung ! 280er Wandkonsole 640er Wandkonsole www.sowero.de Copyright (c) by SOWERO GmbH 2015 Druckfehler u. techn. Änderungen vorbehalten...
  • Seite 9 Bei Ausstattung der Markise mit Nothandkurbel muss auf der Bdienseite die Konsole so weit eingerückt werden, dass der Zugung zur Einführungsöffnung der Nothandkurbel zugänglich bleibt. ! Empfohlenes Abstandsmaß zur Konsole 50 mm ! www.sowero.de Copyright (c) by SOWERO GmbH 2015 Druckfehler u. techn. Änderungen vorbehalten...
  • Seite 10: Montage Auf Wärmegedämmten Fassaden

    Die beiden äußersten Konsolen zuerst befestigen und ausrichten. Alle weiteren Konsolen mit Hilfe einer Schnur exakt zu den äusseren Konsolen fluchtend ausrichten. Unebenheiten des Untergrundes durch geeignete Unterlagen ausgleichen. Anschließend alle Schrauben fest anziehen und Konsolen auf guten Sitz prüfen. www.sowero.de Copyright (c) by SOWERO GmbH 2015 Druckfehler u. techn. Änderungen vorbehalten...
  • Seite 11: Markisenfixierung

    Bei richtiger Lage hält die Markise selbständig, sie muss aber noch gesichert werden. Die Konsolenverschlüsse mittels beiliegenden Innensechskant- schrauben mit den Konsolen verbinden. Mit Inbusschlüssel SW6 festziehen. Damit ist die Markise gegen Absturz gesichert www.sowero.de Copyright (c) by SOWERO GmbH 2015 Druckfehler u. techn. Änderungen vorbehalten...
  • Seite 12: Inbetriebnahme

    Sollten mehrere Markisen mit einem Mehrkanalsender bedient werden , müssen die Handsender eventuell vorher auf die einzelnen Markisen eingelernt werden. Bitte benutzen Sie hierfür die Anleitung des Motors, oder setzen Sie sich mit der Serviceabteilung des Markisenherstellers in Verbindung. www.sowero.de Copyright (c) by SOWERO GmbH 2015 Druckfehler u. techn. Änderungen vorbehalten...
  • Seite 13: Markisenneigung Einstellen

    Optisch prüfen, ob die Seitenteile von Gehäuse und Fallprofil fluchten, wenn nötig Fallprofil noch einmal korrigieren. Stoppmutter (1) an beiden Seiten festziehen. Markise einfahren und exaktes Schließen des Fallprofils kontrollieren. www.sowero.de Copyright (c) by SOWERO GmbH 2015 Druckfehler u. techn. Änderungen vorbehalten...
  • Seite 14: Montage Beenden/ Übergabe An Kunden

    Montagematerials und die exakte Einstufung der daraus resultierenden Windklasse ! Um spätere Rückfragen oder Anregungen zum Produkt zu erleichtern, sollten die Produktdaten durch Fachbetrieb dokumentiert. K-Major Produktbezeichnung SOWERO Auftragsnummer: Montagedatum Übergeben von / am (Unterschrift Fachhändler) Bemerkungen www.sowero.de Copyright (c) by SOWERO GmbH 2015 Druckfehler u. techn. Änderungen vorbehalten...
  • Seite 15: Bedienungsanleitung

    Funktionsstörungen Sollten Sie derartiges feststellen, veranlassen Sie unverzglich eine Instand- setzung oder kontaktieren Sie den Service des Herstellers. Bei überschreiten der für die Vollkassettenmarkise definierten Windwiderstandsklasse muss die Gelenkarm- markise zur Gänze eingefahren werden. www.sowero.de Copyright (c) by SOWERO GmbH 2015 Druckfehler u. techn. Änderungen vorbehalten...
  • Seite 16: Reiniung Und Pflege

    Gewährleistung, da in diesem Fall ein Nachweis ber die richtige Funktion und richtig eingestellten Schwellenwerte nicht erbracht werden kann. Dies entsprechend zu überwachen unterliegt ausschlielich dem Verantwortungsbereich des Nutzers der Markise ! www.sowero.de Copyright (c) by SOWERO GmbH 2015 Druckfehler u. techn. Änderungen vorbehalten...
  • Seite 17: Automatik Wind Und Sonnensteuerung

    Zur Nutzung der Steuerung muss diese mit bereits vorhandenen und eingelernten Handsender verbunden werden. Montieren Sie die Steuerung so nahe wie möglich an der Markise ! BEDIENUNG MOTOR ÜBER NOTHANDGETRIEBE PRODUKTKENNZEICHNUNG ZUBEHÖR www.sowero.de Copyright (c) by SOWERO GmbH 2015 Druckfehler u. techn. Änderungen vorbehalten...
  • Seite 18 VOLLKASSETTENMARKISE MONTAGEANLEITUNG BEDIENUNG MOTOR ÜBER NOTHANDGETRIEBE LENR: 20150109150 PRODUKTKENNZEICHNUNG VOLLKASSETTENMARKISE K-MAJOR ZUBEHÖR August 2015 www.sowero.de Copyright (c) by SOWERO GmbH 2015 Druckfehler u. techn. Änderungen vorbehalten...
  • Seite 19 VOLLKASSETTENMARKISE MONTAGEANLEITUNG BEDIENUNG MOTOR ÜBER NOTHANDGETRIEBE PRODUKTKENNZEICHNUNG Vollkassettenmarkise K-MAJOR ZUBEHÖR August, 2015 August, 2015 www.sowero.de Copyright (c) by SOWERO GmbH 2015 Druckfehler u. techn. Änderungen vorbehalten...
  • Seite 20 VOLLKASSETTENMARKISE MONTAGEANLEITUNG BEDIENUNG MOTOR ÜBER NOTHANDGETRIEBE PRODUKTKENNZEICHNUNG ZUBEHÖR www.sowero.de Copyright (c) by SOWERO GmbH 2015 Druckfehler u. techn. Änderungen vorbehalten...
