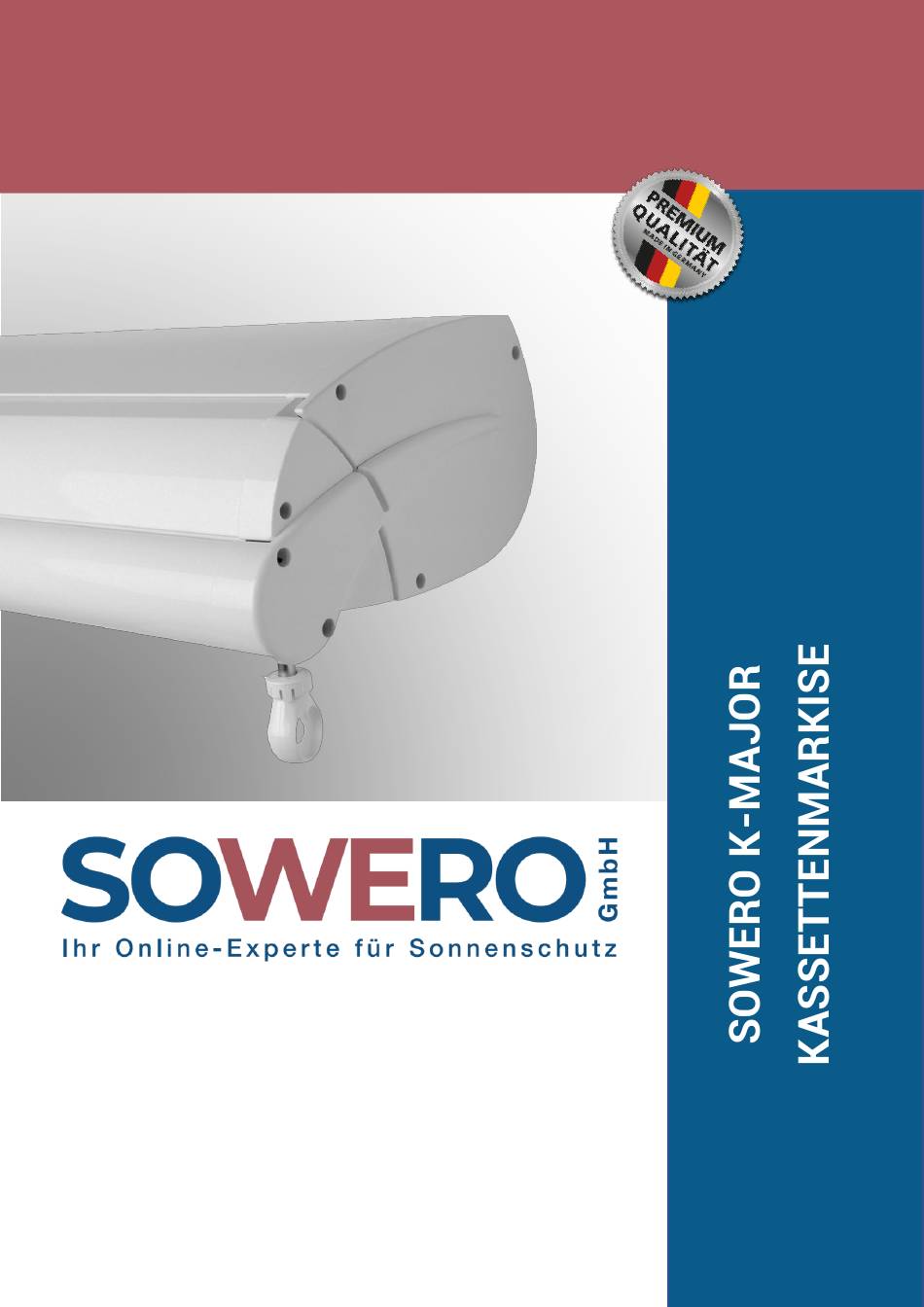

- Seite 1 MONTAGE- UND BEDIENUNGSANLEITUNG VOR MONTAGE UND GEBRAUCH SORGFÄLTIG LESEN UND ZUM SPÄTEREN NACHSCHLAGEN AUFBEWAHREN! Egerlandstraße 4 D-86476 Neuburg a. d. Kammel Tel. 08283 / 998950 info@sowero.de...
-
Seite 2: Inhaltsverzeichnis
6.0 Wartung und Reparatur 6.1 Problembehebung 6.2 Instandhaltung, Pflege und Wartung 6.3 Instandsetzung und Reparatur 7.0 Nach der Montage 7.1 Einweisung Funktionsweise 7.2 Übergabe 7.3 Demontage und Entsorgung 8.0 Anhang - 1 - Copyright © SOWERO GMBH 2022 – Druckfehler und Änderungen vorbehalten... -
Seite 3: Sicherheitshinweise / Allgemein
Klasse 1 4 (nach Beaufort-Skala) 20 – 28 km/h Klasse 2 5 (nach Beaufort-Skala) 29 – 38 km/h SOWERO Markisen und Komponenten sind nach den Bestimmungen der Norm DIN EN 13561 konstruiert und gefertigt. ACHTUNG: Windwiderstandsklasse CE-Aufkleber entspricht Windwiderstandsklasse des Produktes. Dies gibt die max. mögliche Belastung an, nicht jedoch tatsächliche... - Seite 4 Pflege und Wartung des Produktes. Lesen und Handhabung der Montage- und Bedienungsanleitung Bitte machen Sie sich vor der Montage der Kassettenmarkise K-MAJOR mit dem Inhalt der Montageanleitung vertraut. Für die Sicherheit von Personen ist es wichtig die Anweisungen zu befolgen.
- Seite 5 Elektrische Arbeiten müssen gemäß VDE 0100 durch eine zugelassene Elektrofachkraft erfolgen. Die beigefügten Montagehinweise der mitgelieferten elektrischen Komponenten sind zu beachten. Motoreinstellung erfolgt gemäß beigefügter Einstellanleitung. Grundlegende Sicherheitsmaßnahmen Halten Sie sich bei der Montage und Installation der SOWERO Kassettenmarkise K-MAJOR an die Anweisungen und Warnhinweise der Montageanleitung.
-
Seite 6: Vorbereitung Installation Und Montage
Bestellung übereinstimmt. Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden. Ebenso ist die Firma SOWERO GmbH bei Beschädigungen bzw. fehlenden Bauteilen schriftlich und zwingend vor der Montage zu informieren. 2.2 Montagehilfsmittel / Werkzeug Maßband / Meterstab... -
Seite 7: Montagearten
Dachsparren verwendet werden dürfen. Dachsparren unterhalb einer Gaube oder Dachsparren eines Walm- bzw. Toskanadaches ca. 268 mm dürfen nicht als Montagepunkt verwendet werden. ca. 289 mm - 6 - Copyright © SOWERO GMBH 2022 – Druckfehler und Änderungen vorbehalten... -
Seite 8: Vorbereitung Und Positionierung Der Markise
1,8 m zugänglich sein. Bei einer Montage der K-MAJOR in einer Nische bzw. in der Nähe einer Mauer müssen die Abstände gemäß nebenstehender Grafik eingehalten werden. 30 mm 30 mm - 7 - Copyright © SOWERO GMBH 2022 – Druckfehler und Änderungen vorbehalten... -
Seite 9: Wie Empfehlen Die Befestigung Der Dachsparrenhalter (02) Mittels Durchsteckmontage Am Dachsparren
Montageort eine lange Richtlatte anlegen um eventuelle Unebenheiten ausfindig zu machen. Wichtig: Die Konsolen müssen zwingend auf einer Achse montiert werden um spätere Funktionsstörungen der Anlage zu vermeiden. - 8 - Copyright © SOWERO GMBH 2022 – Druckfehler und Änderungen vorbehalten... -
Seite 10: Montage Und Befestigung K-Major Kassettenmarkise
Danach die Bohrbilder der Konsolen auf die ermittelten Konsolenpositionen übertragen. Hierbei die Konsolen mit Hilfe der Wasserwaage ausrichten. Die Konsolen müssen zueinander fluchten. Nehmen Sie hierzu eine Richtlatte / Schlagschnur und die Wasserwaage zur Hilfe. - 9 - Copyright © SOWERO GMBH 2022 – Druckfehler und Änderungen vorbehalten... -
Seite 11: Bohren Der Löcher Zur Befestigung Der Konsolen
Konsolen einhängen. Markise nach hinten Richtung Konsole drücken und nach unten absenken. Anschließend die Konsolenverschlüsse (01) mittels beiliegenden Innensechskantschrauben Konsolen verbinden und festziehen. → Markise ist nun gegen Absturz gesichert. - 10 - Copyright © SOWERO GMBH 2022 – Druckfehler und Änderungen vorbehalten... -
Seite 12: Neigung Der Markise Einstellen
Optisch prüfen, ob die Seitenteile von Gehäuse und Fallprofil fluchten, wenn nötig Fallprofil noch einmal korrigieren. Stoppmutter (01) an beiden Seiten festziehen. Markise einfahren und exaktes Schließen des Fallprofiles kontrollieren. - 11 - Copyright © SOWERO GMBH 2022 – Druckfehler und Änderungen vorbehalten... -
Seite 13: Inbetriebnahme Elektromotor
2. Fahren Sie die Anlage komplett ein. Prüfen Sie ob das Ausfallprofil oben selbstständig abschaltet. Wenn die Markise oben weiter läuft sofort manuell über Schalter oder Sender stoppen. Wenn die Kassettenmarkise K-MAJOR entweder oben oder unten oder in beiden Richtungen nicht selbstständig stoppt, sind die Endlageneinstellungen gelöscht. Dies kann in seltenen Fällen durch Spannungsspitzen oder sonstige Störungen auftreten. -
Seite 14: Motorenübersicht
Untere Endlage: fixe Endlage Einstellung Endlagen: über Hand- / Wandsender Werkseitige Einstellung: Endlagen eingestellt Elektrischer Anschluss: Festverkabelung am Hausanschluss (siehe unten) Kabellänge: ca. 0,5 Meter Elektrischer Anschluss: Bedienungsanleitung - 13 - Copyright © SOWERO GMBH 2022 – Druckfehler und Änderungen vorbehalten... -
Seite 15: Elektrischer Anschluss
Untere Endlage: fixe Endlage Einstellung Endlagen: über Hand- / Wandsender Werkseitige Einstellung: Endlagen eingestellt Elektrischer Anschluss: Festverkabelung am Hausanschluss (siehe unten) Kabellänge: ca. 2,0 Meter Elektrischer Anschluss: Bedienungsanleitung - 14 - Copyright © SOWERO GMBH 2022 – Druckfehler und Änderungen vorbehalten... -
Seite 16: Bedienung
Der Zugang zum Nothandgetriebe befindet sich direkt am Motorkopf des Antriebsmotors. Bei Bedarf muss der Sechskantstift in die Zugangsöffnung des Getriebes gesteckt werden. Danach kann die Markise über die Handkurbel bedient werden. - 15 - Copyright © SOWERO GMBH 2022 – Druckfehler und Änderungen vorbehalten... -
Seite 17: Wartung Und Reparatur
Setzanweisung prüfen. Endpunkte vom Kurbelgetriebe Endpunkt des Getriebes Endpunkte am Kurbelgetriebe neu stimmen nicht falsch bzw. verstellt einstellen. Eine Anleitung hierzu erhalten Sie auf Anfrage von uns. - 16 - Copyright © SOWERO GMBH 2022 – Druckfehler und Änderungen vorbehalten... -
Seite 18: Instandhaltung, Pflege Und Wartung
6.3 Instandsetzung und Reparatur Durch unsachgemäße Reparatur können Personen- oder Sachbeschädigungen verursacht werden. Wenden Sie sich bei eventuellen Beschädigungen bitte erstrangig an die Firma SOWERO oder lassen Sie die Reparatur von einer qualifizierten Fachperson durchführen. Um die Funktion des Produktes auf Dauer sicherzustellen und um den zugelassenen Serienzustand nicht zu verändern, dürfen nur Original Ersatzteile verwendet werden. -
Seite 19: Nach Der Montage
Lassen Sie die Demontage nur von einer qualifizierten Person durchführen. Die Demontage des Produktes muss durch einen Fachbetrieb nach aktuellen Richtlinien und Normen vorgenommen werden. Entsorgen Sie das Produkt umweltgerecht gemäß den geltenden, nationalen und örtlichen Vorschriften. - 18 - Copyright © SOWERO GMBH 2022 – Druckfehler und Änderungen vorbehalten... -
Seite 20: Anhang
Unterzeichnet für den Hersteller und im Namen des Herstellers von: Christian Mattausch Geschäftsführer Neuburg an der Kammel, Dezember 2022 Beachten Sie hierzu bitte unsere Hinweise unter 1.0 in dieser Montage- und Bedienungsanleitung - 19 - Copyright © SOWERO GMBH 2022 – Druckfehler und Änderungen vorbehalten... -
Seite 21: Konformitätserklärung
86476 Neuburg an der Kammel DEUTSCHLAND Tel.: +49 (0) 8283 998950 Unterzeichnet für den Hersteller und im Namen des Herstellers von: Christian Mattausch Geschäftsführer Neuburg an der Kammel, Dezember 2022 - 20 - Copyright © SOWERO GMBH 2022 – Druckfehler und Änderungen vorbehalten... - Seite 22 NOTIZEN - 21 - Copyright © SOWERO GMBH 2022 – Druckfehler und Änderungen vorbehalten...
