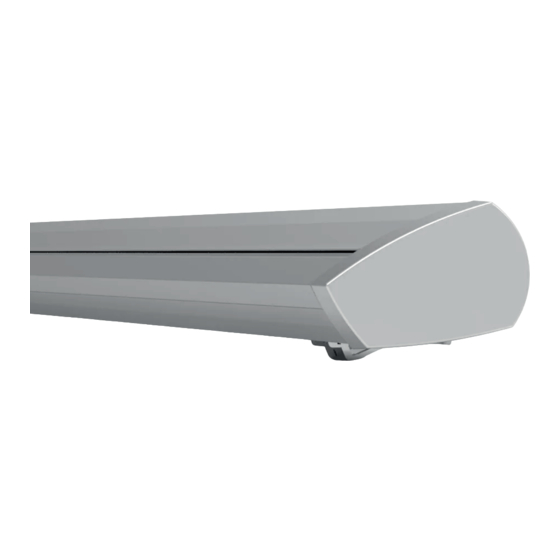

- Seite 1 Vollkassettenmarkise K350-DELUXE MONTAGE UND BEDIENUNGSANLEITUNG SOWERO GmbH Egerlandstrasse 4 D-86476 Neuburg a.d. Kammel Tel. 08283 / 998950 Fax. 08283 / 998954 info@sowero.de Vers. 01.2021...
-
Seite 2: Inhaltsverzeichnis
4.1 Reinigung und Pflege Seite: 22 4.2 Automatik Wind- und Sonnensteuerung Seite: 23 4.3 Bedienung Motor mit Nothandkurbel Seite: 23-24 4.4 Bedienung LED-Beleuchtung Seite: 25 5. Produktkennzeichnung CE Seite: 26-28 Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 1... -
Seite 3: Sicherheitshinweise, Warnhinweise Und Informationen Zur Montage
Dieses Symbol kennzeichnet wichtige Produktinformationen für den Monteur oder Nutzer. 1.2 Allgemeine Sicherheitshinweise Die SOWERO-GmbH Markise K350-Deluxe ist nach den Bestimmungen der DIN EN 13561 konstruiert und gefertigt. Dennoch können bei der Montage bzw. Bedienung durch Nichtbeachtung der entsprechenden Anleitungen Gefahren für die beteiligten Personen entstehen. - Seite 4 Beim Tragen und Einhängen der Markise in die Konsolen darf diese nicht an den seitlichen Abdeckkappen angehoben werden. Die Verschraubung der Abdeckkappen ist hierfür statisch nicht geeignet. Die Abdeckkappen können sich lösen und es besteht Absturzgefahr! Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 3...
-
Seite 5: Montage
Der ausführende Monteur trägt die Verantwortung und Haftung für die richtige Auswahl und die Handhabung des zur Verwendung kommenden Montagematerials. Wie Befestigungsschrauben, Fix Anker, Klebedübel etc., hierbei sind die Vorgaben der DIN EN 13561 und der Hersteller der Befestigungsmaterialien einzuhalten. Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 4... -
Seite 6: Windwiderstandsklassen
Klasse 3 6 (nach Beaufort-Skala) starker Wind 39 – 48 km/h K350 Deluxe Einstufung der Markise Typ Ausführung / Ausfall 150 cm 200 cm 250 cm 300 cm 350 cm Windklasse Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 5... -
Seite 7: Montageart Und Anbausituationen
Montageanleitung K350-DELUXE 2.4 Montageart und Anbausituationen Wandmontage Deckenmontage Dachsparrenmontage Nischenmontage minimale Abstände zur Wand Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 6... -
Seite 8: Anbringung Und Position Der Konsolen
Die Markise muss immer vollständig ausgefahren werden. Ansonsten können sich Wassersäcke bilden, die zur Beschädigung der Markise führen können. Nebenstehende Darstellung der Anlagenhöhe in Abhängigkeit von Ausfall und Neigung Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 7... - Seite 9 Dies ist immer auf der Rückseite der Kassette entsprechend gekennzeichnet. Die Grenzbereiche der Konsolenmitte dürfen weder bei Wand,- Decken – oder Dachsparrenmontage nicht überschritten werden, dies kann zu Beschädigung und Fehlfunktion der Markise führen. Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 8...
-
Seite 10: Wandmontage
Auf der oberen Ebene der Konsolen sind 3 Bohrungen enthalten. Sofern vom Hersteller nichts anderes vorgegeben ist, werden für die Befestigung immer nur die beiden äußeren Bohrungen verwendet. Ansonsten kann die Verwendung der mittleren Bohrung nach eigenem Ermessen erfolgen. Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 9... -
Seite 11: Befestigungstechnik Für Wand- Deckenmontage Und Dachsparren
Injektionsankern ist ein qualifizierter Befestigungstechniker zu Rate zu ziehen. Montageplatten M350 Die Reduktion der Auszugskräfte kann durch geeignete (größere) erreicht werden. Auskünfte zur Dimensionierung in Abhängigkeit vom Montageuntergrund erteilt jeder qualifizierte Befestigungstechniker oder der Anlagenhersteller. Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 10... - Seite 12 Bohrung pro Montageplatte Ausfall [cm] Montage Breite [cm] 1.215 Wand 1.140 1.662 1.000 1.507 1.950 Eine Rückstufung der Windklasse wegen schlechter Montagebedingungen ist nur in Grenzfällen und mit Einverständnis des Endverwenders zulässig. Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 11...
- Seite 13 Bereich der Schrauben mittels Distanzierungen unterfüttert werden. Nebenstehendes Bild erklärt eine mögliche Variante. Eine weitere zu empfehlende Befestigungsmöglichkeit bietet bei Montage auf wärmegedämmten Fassaden Fischer Thermax M16 das System Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 12...
-
Seite 14: Allgemeiner Hinweis
Unebenheiten des Untergrundes durch geeignete Unterlagen ausgleichen, anschließend alle Schrauben nach Vorgaben der Setzanweisungen anziehen. Vor allem bei Klebedübel ist darauf zu achten, dass das vorgeschriebene Anzugsmoment mit Verwendung eines Drehmomentschlüssels eingehalten werden. Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 13... -
Seite 15: Markisenfixierung - Einhängen Der Markise In Konsolen
Die Markise muss mit den beiliegenden Sicherungsklötzen nach dem Einhängen in der Konsole fixiert und gegen Absturz gesichert werden. Sicherungsklötze mit Inbusschlüssel SW6 fest anziehen. Während des Einhängens bitte die Sicherungsklötze entfernen. Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 14... -
Seite 16: Inbetriebnahme
Stoffspannung. Beim ersten Einfahren der Markise Wickelverhalten der Bespannung und paralleles Falten der Gelenkarme überprüfen. Handkurbel beim Erreichen der Endpositionen innen und außen nicht gewaltsam weiterdrehen, es besteht die Gefahr von Schäden am Getriebe. Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 15... -
Seite 17: Mit Elektroantrieb
Einstellanleitung“. Markise ganz ausfahren und Abschaltpunkt überprüfen. Die Markise muss vorne automatisch abschalten. Sollte der Motor nicht abschalten muss die Markise sofort manuell gestoppt werden. In diesem Falle Endabschaltpunkte des Motors nachstellen oder mit dem Kundenservice des Herstellers in Verbindung setzen Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 16... - Seite 18 Sollten mehrere Markisen mit einem Mehrkanalsender bedient werden, müssen die Handsender eventuell vorher auf die einzelnen Markisen eingelernt werden. Bitte benutzen Sie hierfür die Anleitung des Motors, oder setzen Sie sich mit der Serviceabteilung des Markisenherstellers in Verbindung. Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 17...
-
Seite 19: Gelenkarme Überprüfen
Achtung: Nach Einstellung des Gelenkarmes die Innensechskantschraube M4 (2) auf der Frontseite wieder fest anziehen. Ansonsten kann sich der Gelenkarm selbsttätig beim Ein und Ausfahren der Markise verstellen. Dies kann zur Beschädigung der Markise führen Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 18... -
Seite 20: Neigung Der Markise Mit Gelenkarme Einstellen
Höhe einstellen. Die quere Nut kann dabei als Orientierung dienen. − Darauf achten, dass der Fallstangenhalter an der Anschlagschraube anliegt. − Nach der Korrektur die Befestigungsscheiben wieder fest anziehen. Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 19... -
Seite 21: Übergabe Anlage Monteur An Benutzer
Um spätere Rückfragen oder Anregungen zum Produkt zu erleichtern, sollten die Produktdaten durch den Fachbetrieb dokumentiert werden. K350 Deluxe Produktbezeichnung SOWERO Auftragsnummer: Montagedatum: Übergabe von / am (Unterschrift Fachhändler) Bemerkungen: Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 20... -
Seite 22: Bedienungsanleitung Allgemeine Sicherheit
Feste Objekte müssen mindestens 40 cm vom Ausfahrbereich des Fallprofils entfernt sein. Fahren Sie die Markise bei aufkommendem starkem Wind, Sturm und Regen ein. Prüfen Sie die Markise regelmäßig auf Anzeichen von Verschleiß, Lockerungen oder Beschädigungen oder Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 21... -
Seite 23: Reinigung Und Pflege
Nach dem Reinigen und Trocknen empfiehlt es sich, den Imprägnier Schutz des Tuches aufzufrischen. Tipp: Verunreinigungen am Stoff können auch mit einem farblosen Radiergummi entfernt werden. Starke Verschmutzungen des Gehäuses kann mit handelsüblicher Autopolitur behandelt werden. Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 22... -
Seite 24: Automatik Wind- Und Sonnensteuerung
Danach kann die Markise über die Handkurbel bedient werden. Die Bedienung über Nothandgetriebe ist nur für den Notfall eingerichtet, wenn der Motor nicht betriebsbereit ist. Das Getriebe ist nicht für eine dauerhafte Bedienung über die Nothandkurbel ausgelegt. Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 23... - Seite 25 Bohrung führen. Den Sechskant leicht nach links und rechts drehen, bis sich dieser in den Innensechskant des Motorgetriebes einschieben lässt. Sechskant ganz einschieben. Danach kann die Markise über die Handkurbel bedient werden. Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 24...
-
Seite 26: Bedienung Led-Beleuchtung
Bei Ausstattung der Markise mit dimmbarer LED Beleuchtung befindet sich die gesamte Steuerung ein einem separaten Gehäuse , der SOWERO C-BOX die entweder über der Markise oder unter der Markise angebracht werden kann. Weiter Information finden Sie in der beiliegenden Anleitung C-BOX ! Wenn Ihre Markise mit einer LED-Beleuchtung ausgestattet ist, dann wird die Beleuchtung über einen Mehrkanalhandsender gesteuert, welcher auch für die Bedienung des Motors verwendet wird. -
Seite 27: Produktkennzeichnung
Markise zur Anwendung im Außenbereich Hersteller: SOWERO GmbH Egerlandstrasse 4 D-86476 Neuburg a. d. Kammel Germany Bevollmächtigter: Thomas Mattausch Zertifizierung: Gemäß Bewertungssystem 4 der Produktverordnung 305/2011/EG Erklärte Leistung: Windwiderstandsklasse 0-2 Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 26... - Seite 28 Das Produkt erfüllt bei bestimmungsgemäßer Verwendung die wesentlichen Eigenschaften die in den folgenden Normen festgelegt sind: Harmonisierte Norm: EN 13561 Markisen -Leistungs- und Sicherheitsanforderungen Thomas Mattausch Geschäftsführer Neuburg a. d. Kammel, Juni 2020 Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 27...
- Seite 29 I Nr. 1.5.1 der Maschinenrichtlinie 2006/42/EG sichergestellt. Hersteller: SOWERO GmbH Egerlandstrasse 4 D-86476 Neuburg a. d. Kammel – Germany Bevollmächtigter für die technische Dokumentation: Thomas Mattausch Thomas Mattausch Geschäftsführer Neuburg a. d. Kammel, Juni 2020 Copyright © SOWERO GmbH – Änderungen vorbehalten Seite : 28...
