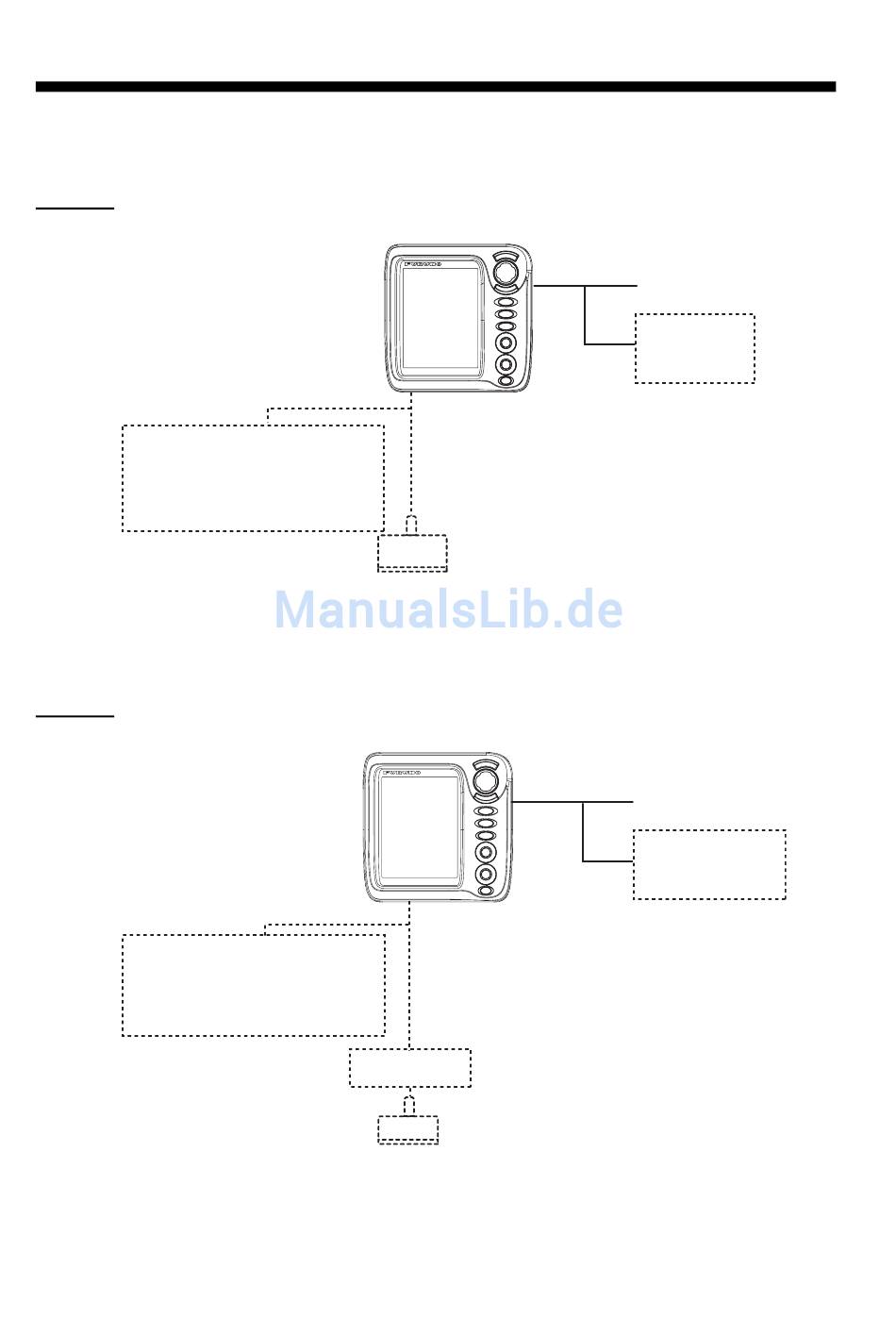

SYSTEMKONFIGURATION

Durchgezogene Linien stehen für Standardgeräte, gestrichelte Linien für vor Ort zu beschaffende
Geräte. Für die Verkabelung siehe die Verkabelungszeichnungen am Ende dieses Handbuchs.
FCV-628
Wassertemperatur-/Geschwindig
ST-02MSB, ST-02PSB
Wassertemperatursensor
T-04MSB, T-04MTB
FCV-588
Wassertemperatur-/Geschwindig
ST-02MSB, ST-02PSB
Wassertemperatursensor
T-04MSB, T-04MTB
*2
: 50B-6, 50B-6B, 200B-5S,
50/200-1T, 50/200-12M
(Für den Anschluss am
1-kW-Sensor)
keitssensor
520-5PSD, 520-5MSD, 520-PLD,
525-5PWD, 525T-PWD, 525T-BSD,
525T-LTD/12, 525T-LTD/20,
525STID-MSD, 525STID-PWD,
SS60-SLTD/12, SS60-SLTD/20
keitssensor
Anpassungsbox
MB-1100
520-5PSD, 520-5MSD, 520-PLD,
525-5PWD, 525T-PWD, 525T-BSD,
525T-LTD/12, 525T-LTD/20,
525STID-MSD, 525STID-PWD,
SS60-SLTD/12, SS60-SLTD/20,
526TID-HDD
SICHTGERÄT
FCV-628-E
Geber
SICHTGERÄT
CV-588-E
*2
Geber
(optional)
vi
12-24 VDC
GPS-Navigator
Externe Geräte
Funkgerät*
12-24 VDC
GPS-Navigator
Externe Geräte
*1
Funkgerät
