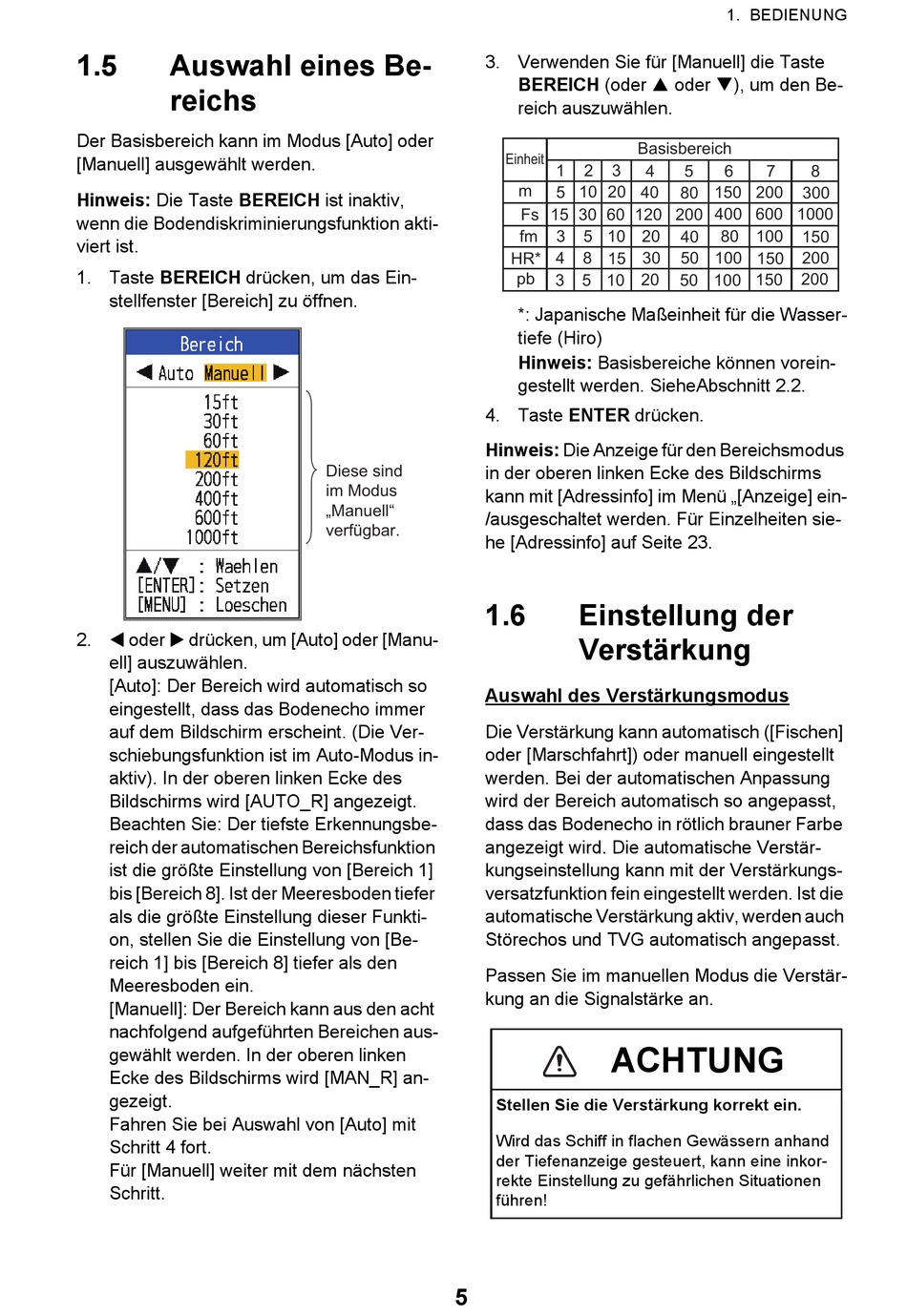

1.5
Auswahl eines Be-
reichs
Der Basisbereich kann im Modus [Auto] oder
[Manuell] ausgewählt werden.
Hinweis: Die Taste BEREICH ist inaktiv,
wenn die Bodendiskriminierungsfunktion akti-
viert ist.
1. Taste BEREICH drücken, um das Ein-
stellfenster [Bereich] zu öffnen.
2. oder drücken, um [Auto] oder [Manu-
ell] auszuwählen.
[Auto]: Der Bereich wird automatisch so
eingestellt, dass das Bodenecho immer
auf dem Bildschirm erscheint. (Die Ver-
schiebungsfunktion ist im Auto-Modus in-
aktiv). In der oberen linken Ecke des
Bildschirms wird [AUTO_R] angezeigt.
Beachten Sie: Der tiefste Erkennungsbe-
reich der automatischen Bereichsfunktion
ist die größte Einstellung von [Bereich 1]
bis [Bereich 8]. Ist der Meeresboden tiefer
als die größte Einstellung dieser Funkti-
on, stellen Sie die Einstellung von [Be-
reich 1] bis [Bereich 8] tiefer als den
Meeresboden ein.
[Manuell]: Der Bereich kann aus den acht
nachfolgend aufgeführten Bereichen aus-
gewählt werden. In der oberen linken
Ecke des Bildschirms wird [MAN_R] an-
gezeigt.
Fahren Sie bei Auswahl von [Auto] mit
Schritt 4 fort.
Für [Manuell] weiter mit dem nächsten
Schritt.
3. Verwenden Sie für [Manuell] die Taste
4. Taste ENTER drücken.
Hinweis: Die Anzeige für den Bereichsmodus
in der oberen linken Ecke des Bildschirms
Diese sind
im Modus
kann mit [Adressinfo] im Menü „[Anzeige] ein-
„Manuell"
/ausgeschaltet werden. Für Einzelheiten sie-
verfügbar.
he [Adressinfo] auf Seite 23.
1.6
Auswahl des Verstärkungsmodus
Die Verstärkung kann automatisch ([Fischen]
oder [Marschfahrt]) oder manuell eingestellt
werden. Bei der automatischen Anpassung
wird der Bereich automatisch so angepasst,
dass das Bodenecho in rötlich brauner Farbe
angezeigt wird. Die automatische Verstär-
kungseinstellung kann mit der Verstärkungs-
versatzfunktion fein eingestellt werden. Ist die
automatische Verstärkung aktiv, werden auch
Störechos und TVG automatisch angepasst.
Passen Sie im manuellen Modus die Verstär-
kung an die Signalstärke an.
Stellen Sie die Verstärkung korrekt ein.
Wird das Schiff in flachen Gewässern anhand
der Tiefenanzeige gesteuert, kann eine inkor-
rekte Einstellung zu gefährlichen Situationen
führen!
5
BEREICH (oder oder ), um den Be-
reich auszuwählen.
Basisbereich
Einheit
1
2
3
4
m
5
10
20
40
Fs
15
30
60
120
200
fm
5
3
10
20
4
8
30
HR*
15
pb
20
3
5
10
*: Japanische Maßeinheit für die Wasser-
tiefe (Hiro)
Hinweis: Basisbereiche können vorein-
gestellt werden. SieheAbschnitt 2.2.
Einstellung der
Verstärkung
ACHTUNG
1. BEDIENUNG
8
5
6
7
150
200
300
80
400
600
1000
100
40
80
150
50
100
200
150
150
200
50
100
