4. Verwenden Sie oder zur Auswahl
von [Aus], [Fischgröße] oder [Tiefe] und
drücken dann auf die Taste ENTER.
Fischlänge oder Tiefe
wird in Rot angezeigt.
Hinweis 1: Sie können die Fischinforma-
tion allein als Zahl (ohne Fischsymbol)
anzeigen, indem Sie [Fischsymbole] im
Menü [Anzeige] deaktivieren.
Hinweis 2: Sie können mit [Info Größe]
im Menü [ACCU-FISH] die Fischinforma-
tionen in großen oder kleinen Zeichen an-
zeigen.

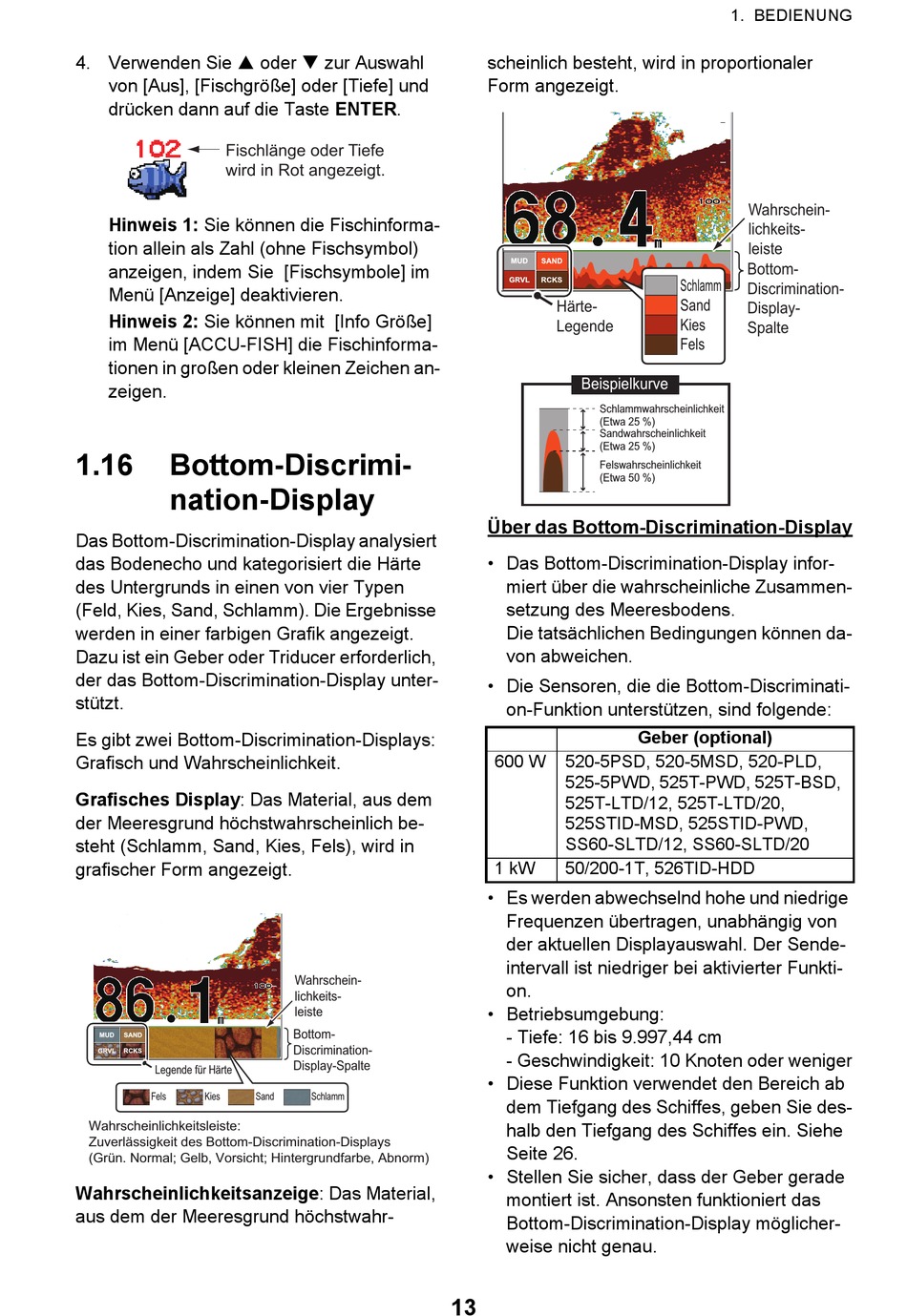

1.16
Bottom-Discrimi-
nation-Display
Das Bottom-Discrimination-Display analysiert
das Bodenecho und kategorisiert die Härte
des Untergrunds in einen von vier Typen
(Feld, Kies, Sand, Schlamm). Die Ergebnisse
werden in einer farbigen Grafik angezeigt.
Dazu ist ein Geber oder Triducer erforderlich,
der das Bottom-Discrimination-Display unter-
stützt.
Es gibt zwei Bottom-Discrimination-Displays:
Grafisch und Wahrscheinlichkeit.
Grafisches Display: Das Material, aus dem
der Meeresgrund höchstwahrscheinlich be-
steht (Schlamm, Sand, Kies, Fels), wird in
grafischer Form angezeigt.
Legende für Härte
Fels
Kies
Wahrscheinlichkeitsleiste:
Zuverlässigkeit des Bottom-Discrimination-Displays
(Grün. Normal; Gelb, Vorsicht; Hintergrundfarbe, Abnorm)
Wahrscheinlichkeitsanzeige: Das Material,
aus dem der Meeresgrund höchstwahr-
Wahrschein-
lichkeits-
leiste
Bottom-
Discrimination-
Display-Spalte
Sand
Schlamm
scheinlich besteht, wird in proportionaler
Form angezeigt.
Härte-
Legende
Beispielkurve
Beispielkurve
Schlammwahrscheinlichkeit
(Etwa 25 %)
Sandwahrscheinlichkeit
(Etwa 25 %)
Felswahrscheinlichkeit
(Etwa 50 %)
Über das Bottom-Discrimination-Display
• Das Bottom-Discrimination-Display infor-
miert über die wahrscheinliche Zusammen-
setzung des Meeresbodens.
Die tatsächlichen Bedingungen können da-
von abweichen.
• Die Sensoren, die die Bottom-Discriminati-
on-Funktion unterstützen, sind folgende:
600 W
520-5PSD, 520-5MSD, 520-PLD,
525-5PWD, 525T-PWD, 525T-BSD,
525T-LTD/12, 525T-LTD/20,
525STID-MSD, 525STID-PWD,
SS60-SLTD/12, SS60-SLTD/20
1 kW
50/200-1T, 526TID-HDD
• Es werden abwechselnd hohe und niedrige
Frequenzen übertragen, unabhängig von
der aktuellen Displayauswahl. Der Sende-
intervall ist niedriger bei aktivierter Funkti-
on.
• Betriebsumgebung:
- Tiefe: 16 bis 9.997,44 cm
- Geschwindigkeit: 10 Knoten oder weniger
• Diese Funktion verwendet den Bereich ab
dem Tiefgang des Schiffes, geben Sie des-
halb den Tiefgang des Schiffes ein. Siehe
Seite 26.
• Stellen Sie sicher, dass der Geber gerade
montiert ist. Ansonsten funktioniert das
Bottom-Discrimination-Display möglicher-
weise nicht genau.
13
1. BEDIENUNG
Wahrschein-
lichkeits-
leiste
Bottom-
Schlamm
Discrimination-
Sand
Display-
Kies
Spalte
Fels
Geber (optional)
