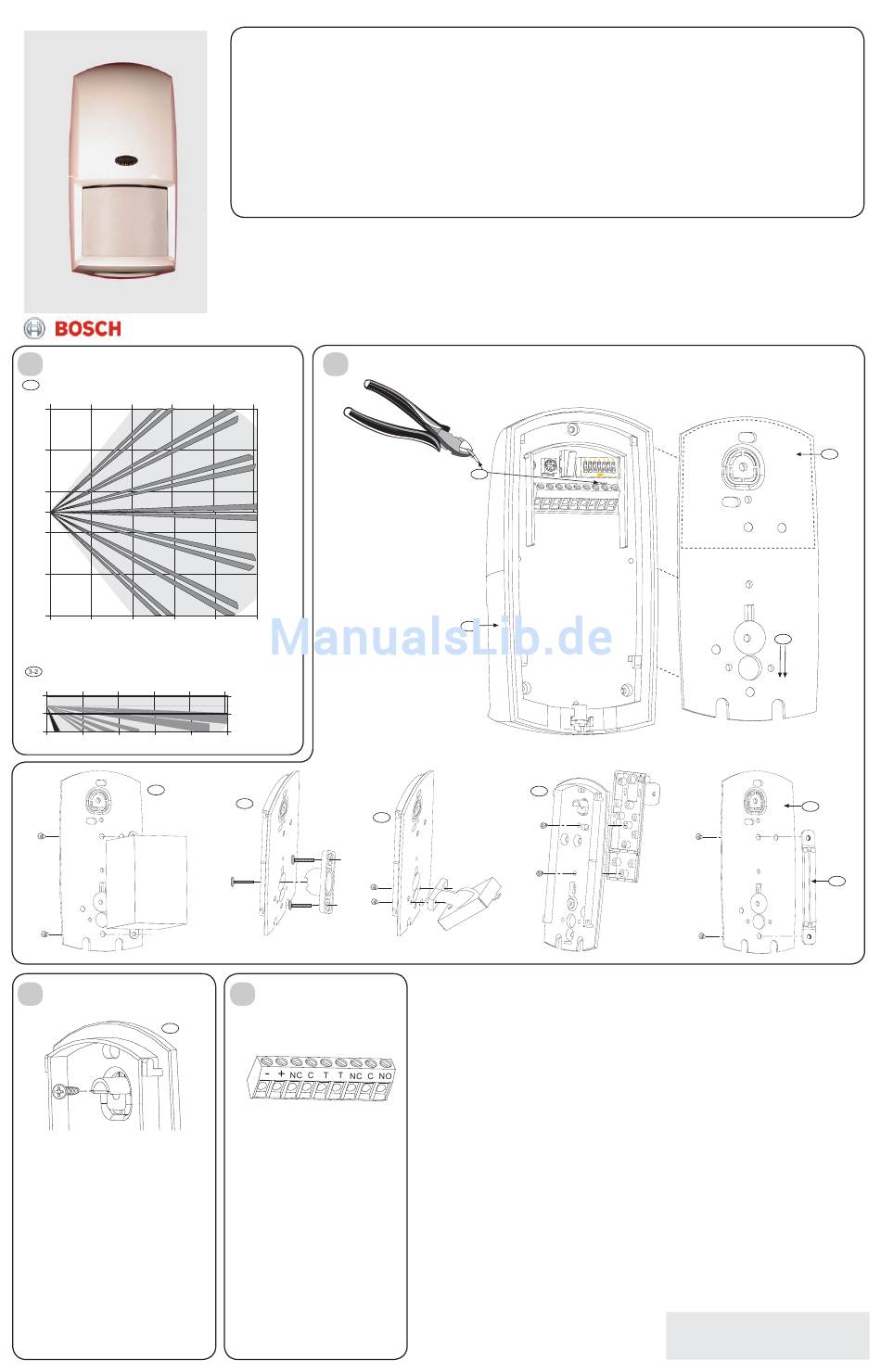

Bosch OD850 Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Bosch Anleitungen
  4. Sicherheitssensoren
  5. OD850
  6. Installationsanleitung

Bosch OD850 Installationsanleitung
