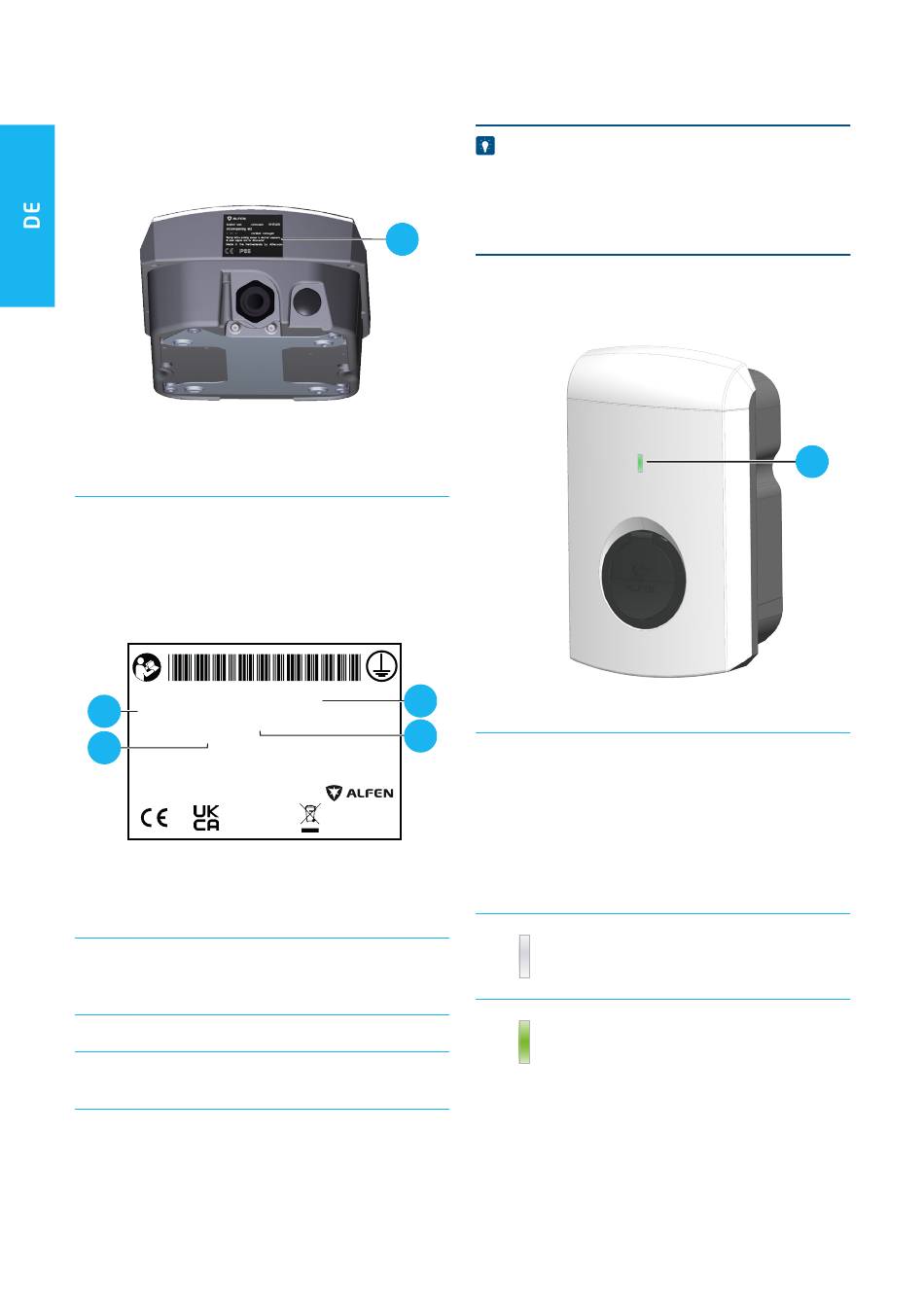

Ansicht Unterseite; Typenschild; Benutzeroberfläche; Led-Anzeigen Der Eve Single S-Line - alfen Eve Single Pro-line Benutzerhandbuch

3. PRODUKTÜBERSICHT

3.2 Ansicht Unterseite

Position des Typenschilds:
Abbildung 3.1: Ansicht der Ladestation von unten
Nr. Beschreibung
1

Typenschild

3.3 Typenschild
Das Typenschild enthält folgende Angaben:
1
NG910-60023
RATING:
400V.50Hz 32A 3F+N+PE -25°C.. +40 ° C
TYPE: 904460023
2
Warning! before providing access to electrical components
all power supplies must be disconnected
Made in the Netherlands by
Abbildung 3.2: Typenschild
Nr. Beschreibung
1 Modellbezeichnung der OCCP-Ladestation
(bestehend aus dem Namen der Plattform und
den letzten fünf Ziffern der Artikelnummer)
2 Typ/Artikelnummer
3 Objektnummer (eindeutige Nummer pro
Ladestation)
4 Technische Daten (z. B. Anzahl der Phasen, maxi-
maler Ladestrom und Spannung)
8
Class I
ACE0110825
Hefbrugweg 28
IP55
1332 AP Almere
IK10
Nederland
www.Alfen.com
Alfen ICU B.V. | Benutzerhandbuch | Eve Single Pro-line & S-line | EV Ladestationen | V2.2 | DE | 04/2023 | 203130235-ICU
HINWEIS
Halten Sie bei der Kontaktaufnahme mit dem Lieferanten/
Betreiber Ihrer Ladestation immer die Typ-/Artikelnummer
und die Objektnummer bereit, um schnelle Unterstützung
zu ermöglichen.
1
3.4 Benutzeroberfläche

3.4.1 LED-Anzeigen der Eve Single S-Line

3
Nr. Beschreibung
4
1 LED-Anzeige
Die Ladestation Eve Single S-Line ist mit einer LED
ausgestattet. Die Bedeutung der verschiedenen
Farbkombinationen und Blinksignale finden Sie in der
nachstehenden Tabelle.
Statusanzeigen der LED
Stand-by, einsatzbereit
Ladekarte akzeptiert oder Kabel
angeschlossen
1
