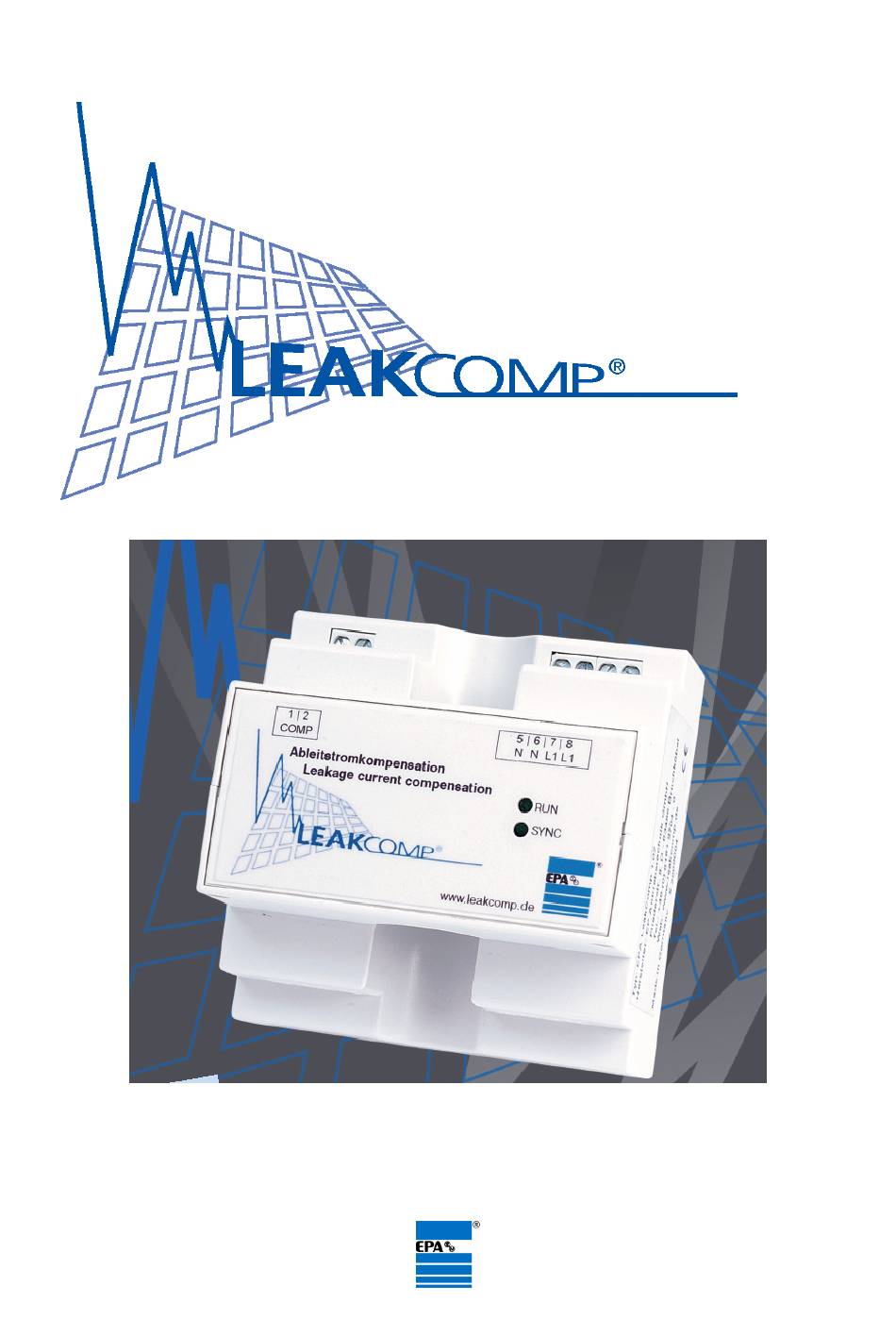

- Seite 1 ® EPA LEAKCOMP Installations- und Betriebsanleitung www.leakcomp.de...
- Seite 2 Fehlerstromschutzschalter gemäß seiner Spezifikationen erkannt. Generell wird der Einsatz von allstromsensitiven Fehlerstromschutzschaltern Typ B empfohlen. Beispielhafte Darstellung der Frequenzanteile des Ableitstroms Die Auslöseschwelle (rote Linie) des FI-Schutzschalters vom Typ B (hier EPA RCCB1 30 mA) wird bei 150 Hz deutlich überschritten. Der FI würde auslösen. www.leakcomp.de...
- Seite 3 ® mit aktiver Ableitstromkompensation EPA LEAKCOMP Mit Hilfe der Ableitstromkompensation wird die Auslöseschwelle (rote Linie) des FI-Schutzschalters Typ B (hier EPA RCCB1 30 mA) nicht mehr überschritten. Der FI wird nicht mehr durch die betriebsbedingten Ableitströme zum Auslösen gebracht. Montage- und Installationshinweise ®...
- Seite 4 ® EPA LEAKCOMP Anschlussbeispiel 1 www.leakcomp.de...
- Seite 5 ® EPA LEAKCOMP Anschlussbeispiel 2 (mit LeakWatch) www.leakcomp.de...
- Seite 6 Die zweite LED (SYNC) meldet die Synchronität zur Versorgungsspannung. Ist diese LED aus, erfolgt keine Kompensation. ® Bei einer Isolationsprüfung der Anlage ist der LEAKCOMP auszubauen bzw. abzuklemmen. Zur weiteren Funktionsprüfung empfehlen wir den Einsatz des Ableitstromanalyse-Systems EPA - LeakWatch. Infos unter www.leakwatch.de.
-
Seite 7: Abmessungen
® EPA LEAKCOMP Abmessungen Alle Maße in mm Gewährleistung Die Gewährleistungsfrist beträgt 24 Monate ab Rechnungsdatum für fachgerecht installierte und unveränderte Geräte. Gewährleistung bezieht sich nicht auf Transportschäden oder Schäden durch Kurzschluss und Überlastung. Bei Fertigungs- und Materialfehlern, die innerhalb der Gewährleistungsfrist erkannt werden, leisten wir kostenlosen Ersatz. - Seite 8 ® EPA LEAKCOMP Support / Vertrieb EP Antriebstechnik GmbH Fliederstraße 8 63486 Bruchköbel Deutschland / Germany Tel.: +49 (0) 61 81 – 97 04 0 Fax: +49 (0) 61 81 – 97 04 99 eMail: info@epa-antriebe.de Web: www.leakcomp.de © Alle Rechte bei EP Antriebstechnik GmbH. Änderungen vorbehalten.
