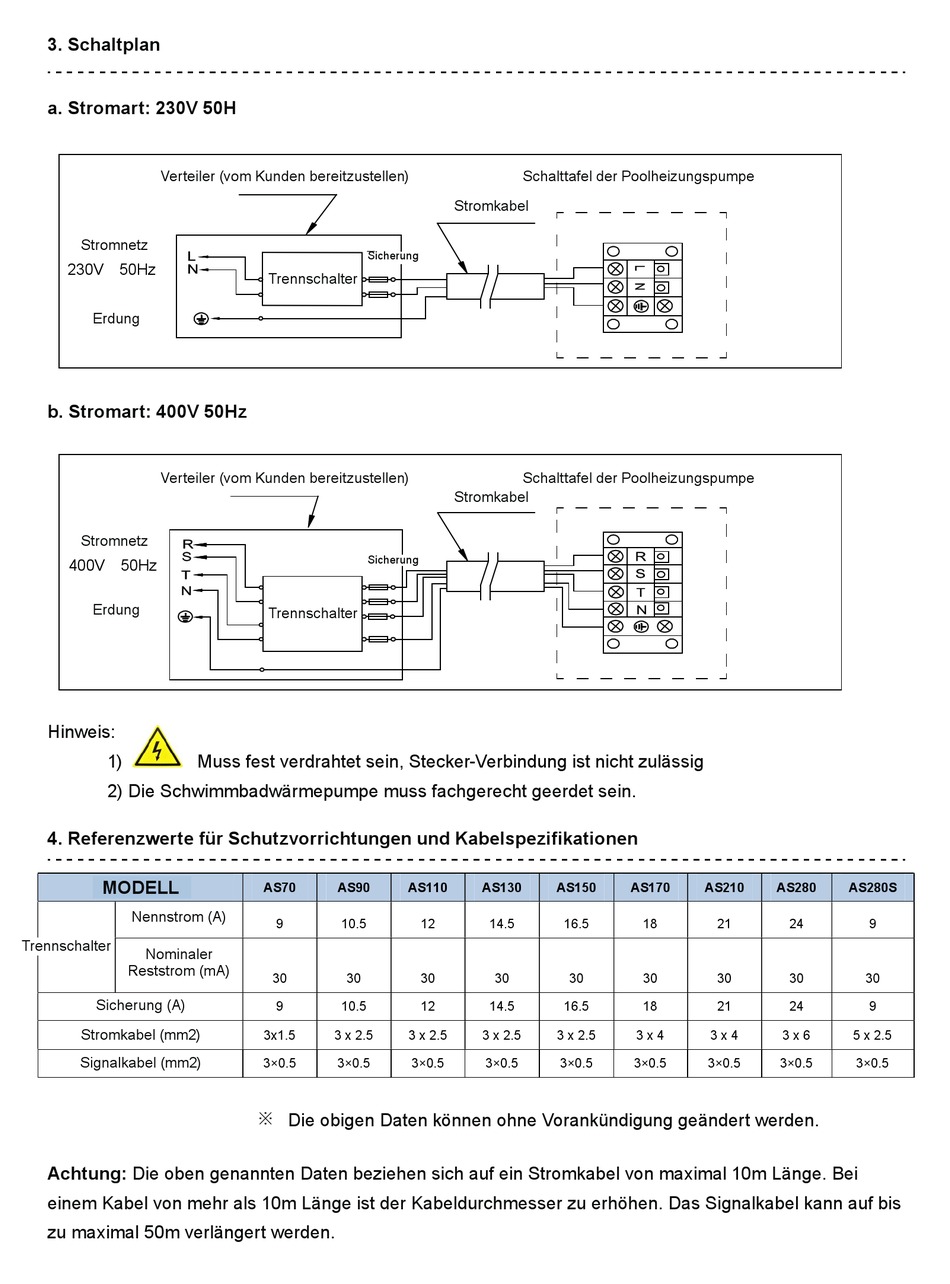

3. Schaltplan

3. Electric wiring Diagram
a. Stromart: 230V 50H
a. For power supply: 230V 50Hz
Distribution Box(Customer prepare)
Verteiler (vom Kunden bereitzustellen)
Power Supply
Stromnetz
230V 50Hz
Earthing
Erdung
b. For power supply: 400V 50Hz
b. Stromart: 400V 50Hz
Verteiler (vom Kunden bereitzustellen) Distribution Box(Customer prepare)
Power Supply
Stromnetz
400V 50Hz
Earthing Erdung
Hinweis:
Note: 1) Must be hard wired, plug is not allowed.
1) Muss fest verdrahtet sein, Stecker-Verbindung ist nicht zulässig
2) The swimming pool heat pump must be earthed well.
2) Die Schwimmbadwärmepumpe muss fachgerecht geerdet sein.
4. Referenzwerte für Schutzvorrichtungen und Kabelspezifikationen
4. References for protecting devices and cable specification
MODELL
MODEL
Rated Current
Nennstrom (A)
(A)
Trennschalter Breaker
Rated Residual
Nominaler
Action Current
Reststrom (mA)
(mA)
Sicherung (A)
Fuse (A)
Power Cord (mm Stromkabel (mm2) 2 )
Signal cable (mm Signalkabel (mm2) 2 )
Achtung: Die oben genannten Daten beziehen sich auf ein Stromkabel von maximal 10m Länge. Bei Note: The above data is adapted to power cord ≤ 10m. If power cord is＞10m, wire diameter must be
increased. The signal cable can be extended to 50m maximally.
einem Kabel von mehr als 10m Länge ist der Kabeldurchmesser zu erhöhen. Das Signalkabel kann auf bis
zu maximal 50m verlängert werden.
Fuse
Sicherung
Trennschalter Breaker
Sicherung
Fuse
Trennschalter
Breaker
AS70 AS90 AS110
9 10.5 12
30 30 30
9 10.5 12
3x1.5 3 x 2.5 3 x 2.5
3×0.5 3×0.5 3×0.5
※ Above data is subject to modification without notice.
Die obigen Daten können ohne Vorankündigung geändert werden.
Schalttafel der Poolheizungspumpe
Swimming Pool Heat Pump Wiring Board
Power Cord Stromkabel
Schalttafel der Poolheizungspumpe
Swimming Pool Heat Pump Wiring Board
Power Cord
Stromkabel
AS130 AS150
14.5 16.5
30 30
14.5 16.5
3 x 2.5 3 x 2.5
3×0.5 3×0.5
AS170 AS210 AS280
18 21 24
30 30 30
18 21 24
3 x 4 3 x 4 3 x 6
3×0.5 3×0.5 3×0.5
AS280S
9
30
9
5 x 2.5
3×0.5
