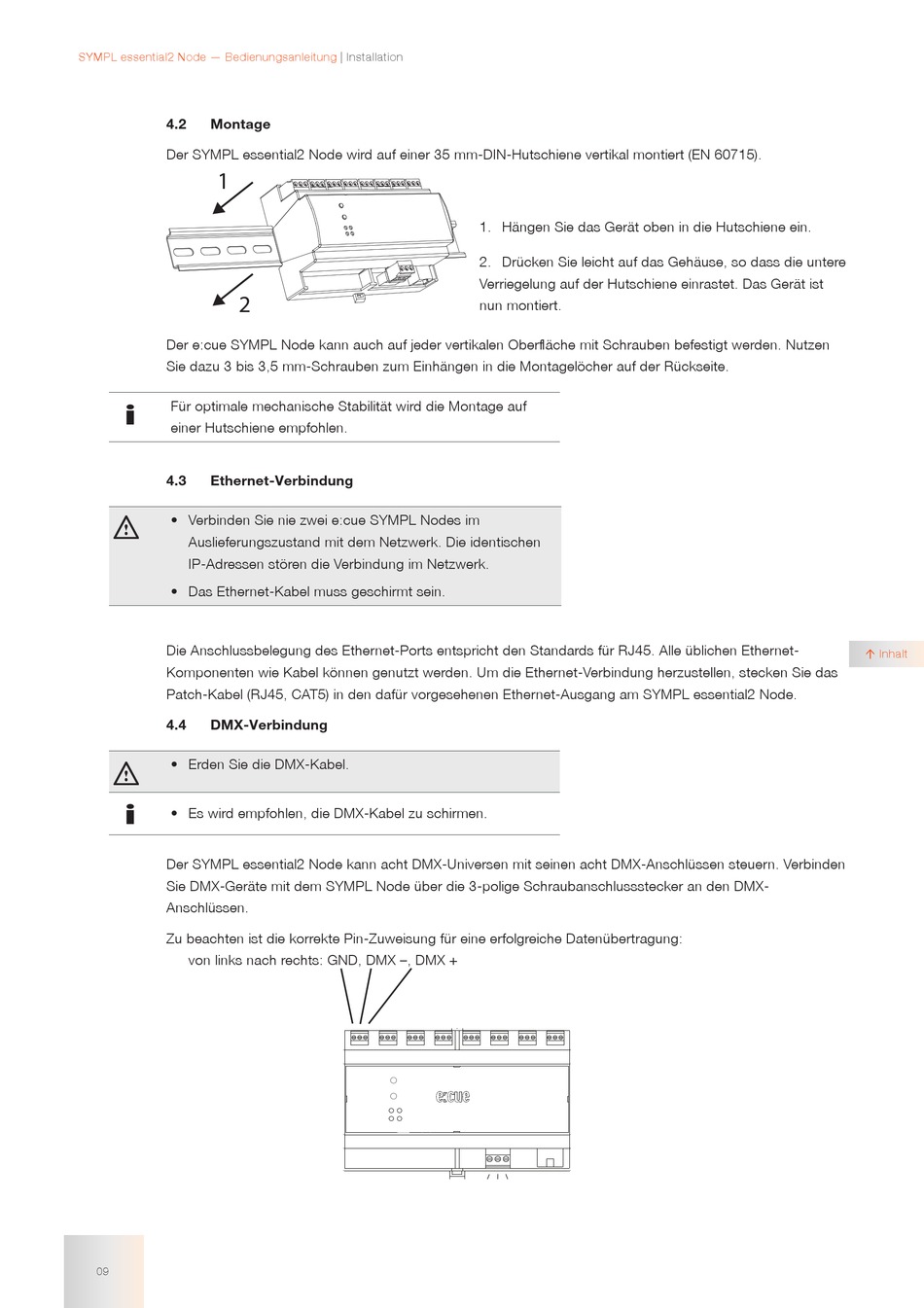

SYMPL essential2 Node — Bedienungsanleitung
4.2
Montage
Der SYMPL essential2 Node wird auf einer 35 mm-DIN-Hutschiene vertikal montiert (EN 60715).
1
2
Der e:cue SYMPL Node kann auch auf jeder vertikalen Oberfläche mit Schrauben befestigt werden. Nutzen
Sie dazu 3 bis 3,5 mm-Schrauben zum Einhängen in die Montagelöcher auf der Rückseite.
Für optimale mechanische Stabilität wird die Montage auf
i
einer Hutschiene empfohlen.
4.3
Ethernet-Verbindung
• Verbinden Sie nie zwei e:cue SYMPL Nodes im
!
Auslieferungszustand mit dem Netzwerk. Die identischen
IP-Adressen stören die Verbindung im Netzwerk.
• Das Ethernet-Kabel muss geschirmt sein.
Die Anschlussbelegung des Ethernet-Ports entspricht den Standards für RJ45. Alle üblichen Ethernet-
Komponenten wie Kabel können genutzt werden. Um die Ethernet-Verbindung herzustellen, stecken Sie das
Patch-Kabel (RJ45, CAT5) in den dafür vorgesehenen Ethernet-Ausgang am SYMPL essential2 Node.
4.4
DMX-Verbindung
• Erden Sie die DMX-Kabel.
!
i
• Es wird empfohlen, die DMX-Kabel zu schirmen.
Der SYMPL essential2 Node kann acht DMX-Universen mit seinen acht DMX-Anschlüssen steuern. Verbinden
Sie DMX-Geräte mit dem SYMPL Node über die 3-polige Schraubanschlussstecker an den DMX-
Anschlüssen.
Zu beachten ist die korrekte Pin-Zuweisung für eine erfolgreiche Datenübertragung:
von links nach rechts: GND, DMX –, DMX +
09
| Installation
1. Hängen Sie das Gerät oben in die Hutschiene ein.
2. Drücken Sie leicht auf das Gehäuse, so dass die untere
Verriegelung auf der Hutschiene einrastet. Das Gerät ist
nun montiert.
V + V – GND
