SYMPL essential2 Node — Bedienungsanleitung
2.4

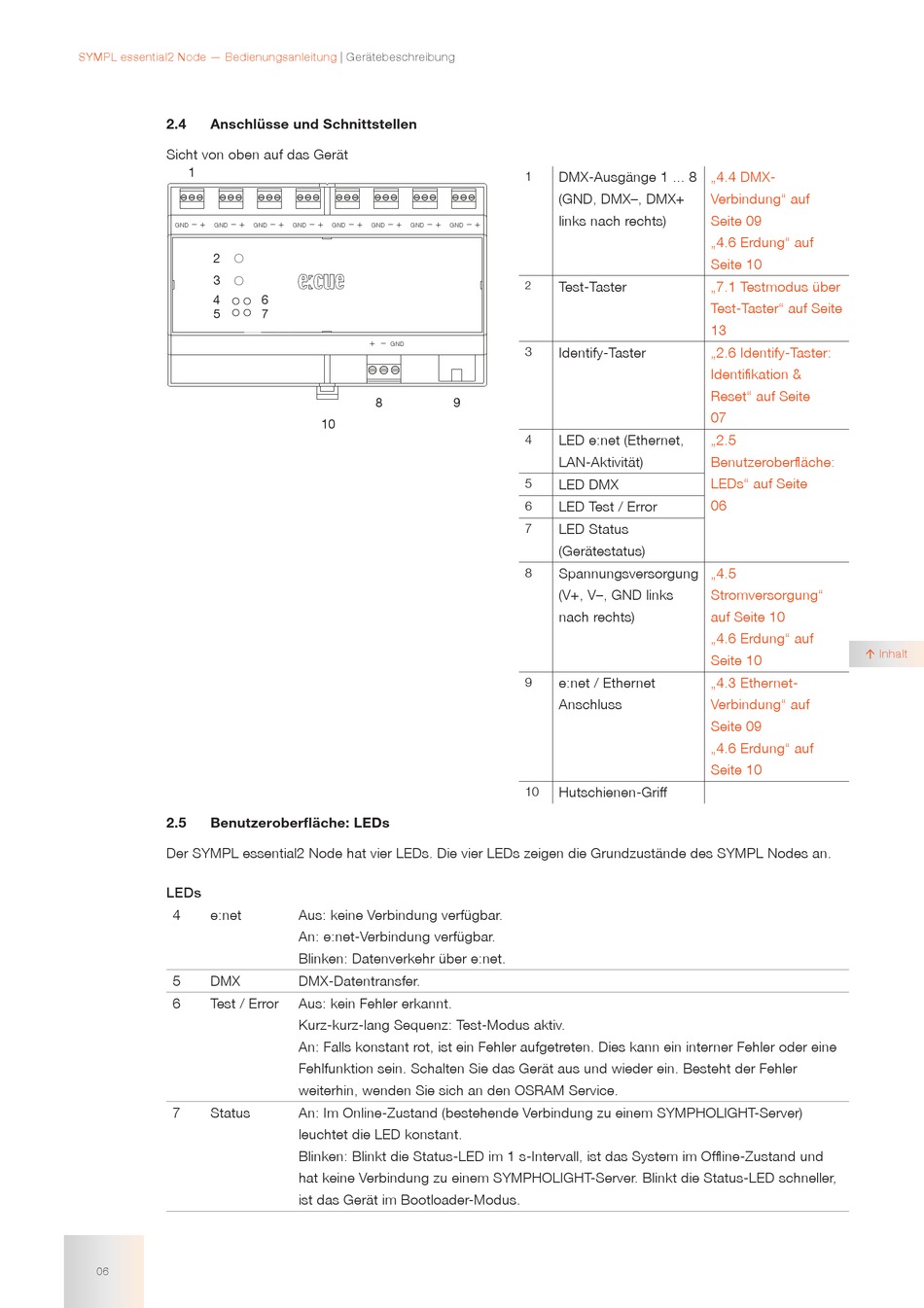

Anschlüsse und Schnittstellen
Sicht von oben auf das Gerät
1
– +
– +
GND
GND
2
3
4
5
2.5
Benutzeroberfläche: LEDs
Der SYMPL essential2 Node hat vier LEDs. Die vier LEDs zeigen die Grundzustände des SYMPL Nodes an.
LEDs
4
e:net
5
DMX
6
Test / Error
7
Status
06
| Gerätebeschreibung
– +
– +
– +
– +
– +
GND
GND
GND
GND
GND
6
7
+
–
GND
8
10
Aus: keine Verbindung verfügbar.
An: e:net-Verbindung verfügbar.
Blinken: Datenverkehr über e:net.
DMX-Datentransfer.
Aus: kein Fehler erkannt.
Kurz-kurz-lang Sequenz: Test-Modus aktiv.
An: Falls konstant rot, ist ein Fehler aufgetreten. Dies kann ein interner Fehler oder eine
Fehlfunktion sein. Schalten Sie das Gerät aus und wieder ein. Besteht der Fehler
weiterhin, wenden Sie sich an den OSRAM Service.
An: Im Online-Zustand (bestehende Verbindung zu einem SYMPHOLIGHT-Server)
leuchtet die LED konstant.
Blinken: Blinkt die Status-LED im 1 s-Intervall, ist das System im Offline-Zustand und
hat keine Verbindung zu einem SYMPHOLIGHT-Server. Blinkt die Status-LED schneller,
ist das Gerät im Bootloader-Modus.
1
DMX-Ausgänge 1 ... 8
(GND, DMX–, DMX+
links nach rechts)
– +
GND
Test-Taster
2
3
Identify-Taster
9
4
LED e:net (Ethernet,
LAN-Aktivität)
LED DMX
5
LED Test / Error
6
LED Status
7
(Gerätestatus)
8
Spannungsversorgung
(V+, V–, GND links
nach rechts)
e:net / Ethernet
9
Anschluss
10
Hutschienen-Griff
„4.4 DMX-
Verbindung" auf
Seite 09
„4.6 Erdung" auf
Seite 10
„7.1 Testmodus über
Test-Taster" auf Seite
13
„2.6 Identify-Taster:
Identifikation &
Reset" auf Seite
07
„2.5
Benutzeroberfläche:
LEDs" auf Seite
06
„4.5
Stromversorgung"
auf Seite 10
„4.6 Erdung" auf
Inhalt
Seite 10
„4.3 Ethernet-
Verbindung" auf
Seite 09
„4.6 Erdung" auf
Seite 10
