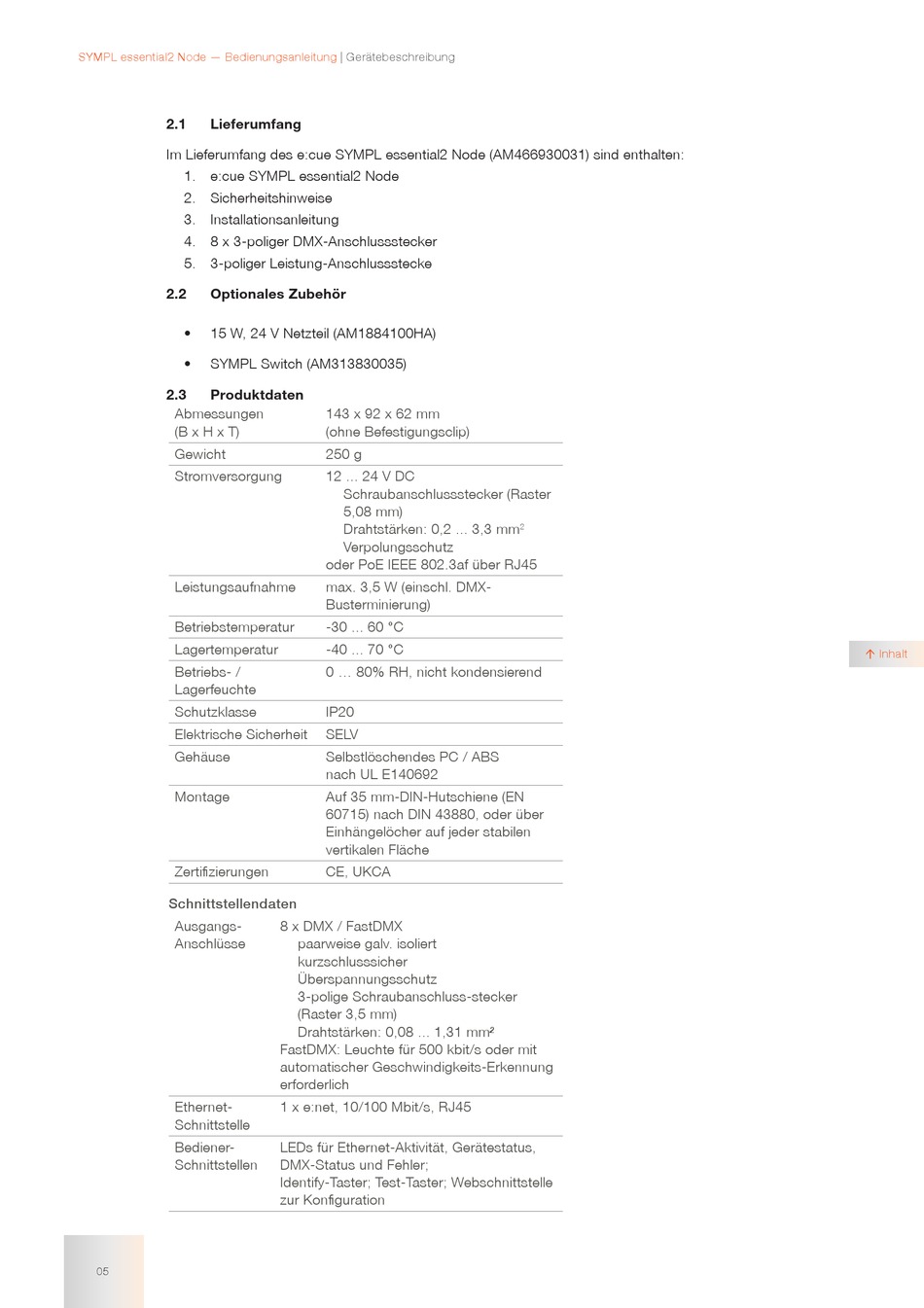

SYMPL essential2 Node — Bedienungsanleitung
2.1
Lieferumfang
Im Lieferumfang des e:cue SYMPL essential2 Node (AM466930031) sind enthalten:
1. e:cue SYMPL essential2 Node
2. Sicherheitshinweise
3. Installationsanleitung
4. 8 x 3-poliger DMX-Anschlussstecker
5. 3-poliger Leistung-Anschlussstecke
2.2
Optionales Zubehör
•
15 W, 24 V Netzteil (AM1884100HA)
•
SYMPL Switch (AM313830035)
Produktnummer
2.3
Produktdaten
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Leistungsaufnahme
Betriebstemperatur
Lagertemperatur
Betriebs- /
Lagerfeuchte
Schutzklasse
Elektrische Sicherheit
Gehäuse
Montage
Zertifi zierungen
Schnittstellendaten
Ausgangs-
Anschlüsse
Ethernet-
Schnittstelle
Bediener-
Schnittstellen
05
| Gerätebeschreibung
AM466930031
143 x 92 x 62 mm
(ohne Befestigungsclip)
250 g
12 ... 24 V DC
Schraubanschlussstecker (Raster
5,08 mm)
Drahtstärken: 0,2 ... 3,3 mm
Verpolungsschutz
oder PoE IEEE 802.3af über RJ45
max. 3,5 W (einschl. DMX-
Busterminierung)
-30 ... 60 °C
-40 ... 70 °C
0 ... 80% RH, nicht kondensierend
IP20
SELV
Selbstlöschendes PC / ABS
nach UL E140692
Auf 35 mm-DIN-Hutschiene (EN
60715) nach DIN 43880, oder über
Einhängelöcher auf jeder stabilen
vertikalen Fläche
CE, UKCA
8 x DMX / FastDMX
paarweise galv. isoliert
kurzschlusssicher
Überspannungsschutz
3-polige Schraubanschluss-stecker
(Raster 3,5 mm)
Drahtstärken: 0,08 ... 1,31 mm²
FastDMX: Leuchte für 500 kbit/s oder mit
automatischer Geschwindigkeits-Erkennung
erforderlich
1 x e:net, 10/100 Mbit/s, RJ45
LEDs für Ethernet-Aktivität, Gerätestatus,
DMX-Status und Fehler;
Identify-Taster; Test-Taster; Webschnittstelle
zur Konfi guration
