DE

2.2. VERKABELUNG

Warnung
Keinen Kurzschluss zwischen den beiden Klemmen der Batterie herstellen. Verbrennungs-
und Explosionsgefahr.
Achtung
• Schneiden Sie das Kabel nicht ab und verändern Sie es nicht.
• Die Anschlüsse an den Antrieb müssen im Kasten des motorisierten Produkts hergestellt werden.
• Kommt das Kabel in Kontakt mit einer metallischen Wandung, muss es mit einer
Kabeldurchführung geschützt und isoliert werden.
• Befestigen Sie die Kabel so, dass sie nicht in Kontakt zu beweglichen Teilen geraten können.
• Somfy empfiehlt, die Steckverbinder zwischen Blendkappe und Abweisscheibe zu positionieren
und die Kabel im Inneren des Kastens des motorisierten Produkts zu fixieren.

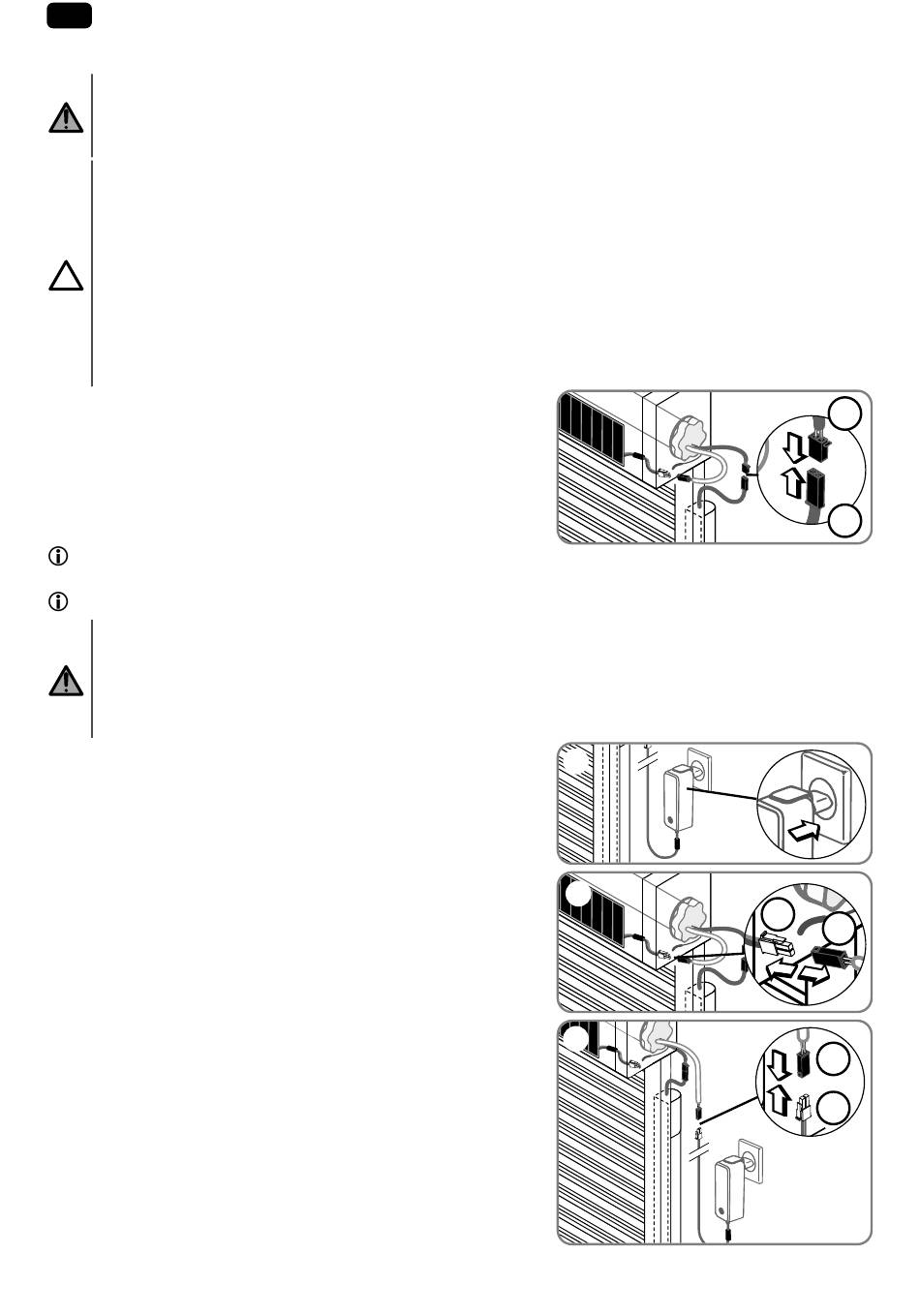

Verbinden Sie den 2-poligen Steckverbinder der Batterie
(A) mit dem 2-poligen Steckverbinder des Antriebs (B).

2.3. INBETRIEBNAHME

Laden Sie die Batterie vor der Inbetriebnahme vollständig mit dem externen Batterieladegerät auf
(NIMH BATTERY CHARGER, siehe Somfy-Katalog).
Sobald die Batterie geladen ist, muss das Ladegerät getrennt werden, um den Antrieb verwenden zu können.
Warnung
• Die Verwendung eines anderen Ladegeräts ist nicht zulässig.
• Nicht länger als 3 Std. 30 Min. laden.
• Die Batterie während der Inbetriebnahme nicht trennen.
1) Die Stromversorgung des externen Ladegeräts an eine
Netzsteckdose anschließen. Die grüne LED blinkt.
2) Trennen Sie den Stecker des Solarpanels (C) vom
Stecker des Antriebs (D).
3) Schließen Sie den Stecker des externen Batterie-
Ladegeräts (E) an den Stecker des Antriebs (D) an. Die LED
des Ladegeräts leuchtet nun durchgehend gelb, während
die Batterie geladen wird.
24
9.6V NIMH BATTERY STICK - 16.8V NIMH BATTERY STICK
©
Copyright 2022 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
1
2
3
B
A
C
D
D
E
