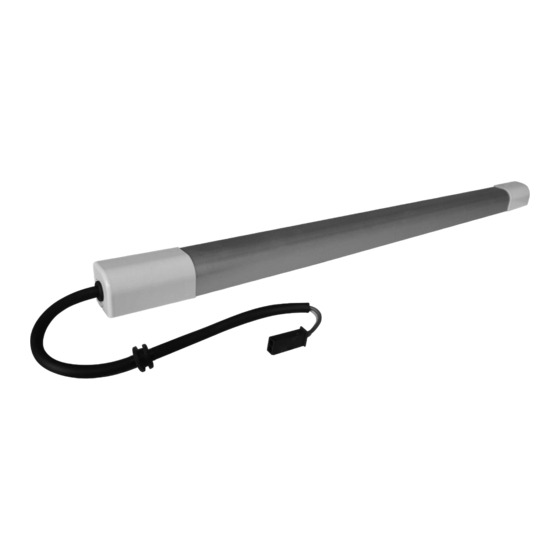

SOMFY 9.6V NIMH BATTERY STICK Anleitung
  1. Anleitungen
  2. Marken
  3. SOMFY Anleitungen
  4. Motoren
  5. 9.6V NIMH BATTERY STICK
  6. Anleitung

SOMFY 9.6V NIMH BATTERY STICK Anleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
9.6V NIMH BATTERY STICK
16.8V NIMH BATTERY STICK
Instructions
EN
FR
Notice
FR
FR
Anleitung
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SOMFY 9.6V NIMH BATTERY STICK

Inhaltszusammenfassung für SOMFY 9.6V NIMH BATTERY STICK

  • Seite 1 9.6V NIMH BATTERY STICK 16.8V NIMH BATTERY STICK Instructions Notice Anleitung...

  • Seite 2: Inhaltsverzeichnis

    Any use of the product outside the above field of application is forbidden. Such use, and any failure to comply with the instructions given in this guide, absolves Somfy of any liability and invalidates the warranty. The installer must inform his customers of the operating and maintenance conditions of this product and must provide them with the operating and maintenance instructions after installing the product.

  • Seite 3: Safety Instructions

    9.6V NIMH BATTERY STICK - 16.8V NIMH BATTERY STICK If in doubt when installing the product, or to obtain additional information, contact a Somfy adviser or consult the website www.somfy.com. 1.3. SAFETY INSTRUCTIONS Danger • Keep away from children. if swallowed, contact medical assistance at once.

  • Seite 4: Installation

    9.6V NIMH BATTERY STICK - 16.8V NIMH BATTERY STICK 2. INSTALLATION Danger • These instructions are mandatory for the home drive and automation professional installing the drive. • The battery must be prevented from touching the motorised product's apron. • Never drop, knock or puncture the battery or immerse it in liquid.

  • Seite 5: Screw Mounting

    9.6V NIMH BATTERY STICK - 16.8V NIMH BATTERY STICK 2.1.1. Screw mounting Somfy recommends screw-mounting the battery to ensure a secure hold over time and to facilitate after-sales operations. 1) Remove the plastic covers from each end of the battery: 2) Disconnect the cable from the battery connector to avoid damaging the cable during installation.

  • Seite 6: Wiring

    • Attach cables to prevent any contact with moving parts. • Somfy recommends placing the connectors between the end piece and flange and fixing the cables inside the housing of the motorised product. Wire the 2-pin connector of the battery (A) to the 2-pin connector of the drive (B).

  • Seite 7: Use And Maintenance

    3. USE AND MAINTENANCE 3.1. CHARGING THE BATTERY After installing and commissioning the RS100 SOLAR io kit (drive, Somfy battery, Somfy solar panel), the battery charges with electrical energy via the solar panel. The electrical energy transmitted by the solar panel is stored by the battery to supply the drive.

  • Seite 8: Maintenance

    In this case, the battery needs to be charged using the Somfy- compatible external battery charger by a drive and home automation professional.
  • Seite 9 9.6V NIMH BATTERY STICK - 16.8V NIMH BATTERY STICK Observations Possible causes Solutions The motorised product The battery is low Wait while the solar panel performs two brief recharges the battery, or have movements in the same the battery recharged.

  • Seite 10: Technical Data

    Maximum charging current via the NIMH 800 mA BATTERY CHARGER Black wire Red wire For more information about the technical data relating to this battery, please contact a Somfy representative. © Copyright 2022 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.

  • Seite 11: Informations Préalables

    9.6V NIMH BATTERY STICK - 16.8V NIMH BATTERY STICK NOTICE ORIGINALE Cette notice s’applique à toutes les batteries 9.6V NIMH BATTERY STICK et 16.8V NIMH BATTERY STICK dont les déclinaisons sont disponibles au catalogue en vigueur. SOMMAIRE 1. Informations préalables 3.

  • Seite 12: Consignes De Sécurité

    9.6V NIMH BATTERY STICK - 16.8V NIMH BATTERY STICK Si un doute apparaît lors de l’installation du produit ou pour obtenir des informations complémentaires, consulter un interlocuteur Somfy ou aller sur le site www.somfy.com. 1.3. CONSIGNES DE SÉCURITÉ Danger • À tenir hors de portée des enfants. En cas d'ingestion, contacter immédiatement un médecin.

  • Seite 13: Installation

    Pour le cas d'une fixation au dos du caisson (B), Somfy recommande d'utiliser de préférence des rivets pop à riveter par l'intérieur du caisson.
  • Seite 14 3) Décoller l'autre papier de protection de l'adhésif et appliquer la batterie sur la surface nettoyée avec une pression uniforme. Passer au chapitre "2.2. Câblage", page 15. © Copyright 2022 - 2023 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.

  • Seite 15: Câblage

    • Attacher les câbles pour éviter tout contact avec une partie en mouvement. • Somfy recommande de placer les connecteurs entre la joue et le flasque, et de fixer les câbles à l’intérieur du caisson du produit motorisé.

  • Seite 16: Utilisation Et Maintenance

    Après l’installation et la mise en service du kit RS100 SOLAR io (motorisation, batterie Somfy, panneau solaire Somfy), la batterie se charge en énergie électrique grâce au panneau solaire. L’énergie électrique transmise par le panneau solaire est stockée par la batterie pour alimenter la motorisation.

  • Seite 17: Entretien

    Dans ce cas, il faut la faire recharger à l’aide du chargeur de batterie externe compatible Somfy, par un professionnel de la motorisation et de l’automatisme de l’habitat.

  • Seite 18: Recharge Et Remplacement De La Batterie

    Veiller à séparer les piles et batteries des autres types de déchets et à les recycler via le système local de collecte. © Copyright 2022 - 2023 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.

  • Seite 19: Données Techniques

    Courant de charge maximum via le 800 mA chargeur NIMH BATTERY CHARGER Fil noir Fil rouge Pour plus d’informations sur les données techniques de cette batterie, contacter un représentant Somfy. © Copyright 2022 - 2023 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.

  • Seite 20: Vorbemerkungen

    9.6V NIMH BATTERY STICK - 16.8V NIMH BATTERY STICK ÜBERSETZUNG DER ORIGINALANLEITUNG Diese Anleitung gilt für alle Batterien des Typs 9.6V NIMH BATTERY STICK und 16.8V NIMH BATTERY STICK, deren Ausführungen im aktuellen Katalog zu finden sind. INHALT 1. Vorbemerkungen 3.

  • Seite 21: Sicherheitshinweise

    9.6V NIMH BATTERY STICK - 16.8V NIMH BATTERY STICK Wartungs- und Reparaturarbeiten für das Produkt dürfen ausschließlich von Fachleuten für Gebäudeautomation ausgeführt werden. Bei Fragen zur Installation des Produkts und für weiterführende Informationen wenden Sie sich bitte an Ihren Somfy-Ansprechpartner, oder besuchen Sie unsere Website www.somfy.com.

  • Seite 22: Installation

    9.6V NIMH BATTERY STICK - 16.8V NIMH BATTERY STICK • Keine Elemente oder Akkus verwenden, die nicht für den Einsatz mit dem Gerät vorgesehen sind. • Immer nur die vom Gerätehersteller empfohlene Batterie für das Gerät kaufen. • Bewahren Sie die Original-Produktdokumentation zur späteren Verwendung auf.

  • Seite 23: Befestigung Mit Schrauben

    9.6V NIMH BATTERY STICK - 16.8V NIMH BATTERY STICK 2.1.1. Befestigung mit Schrauben Somfy empfiehlt, die Batterie mit Schrauben zu befestigen, damit sie über die Zeit gut hält und um den Kundendienst zu erleichtern. 1) Entfernen Sie die Kunststoffabdeckungen an beiden...

  • Seite 24: Verkabelung

    Kabeldurchführung geschützt und isoliert werden. • Befestigen Sie die Kabel so, dass sie nicht in Kontakt zu beweglichen Teilen geraten können. • Somfy empfiehlt, die Steckverbinder zwischen Blendkappe und Abweisscheibe zu positionieren und die Kabel im Inneren des Kastens des motorisierten Produkts zu fixieren.

  • Seite 25: Bedienung Und Wartung

    9.6V NIMH BATTERY STICK - 16.8V NIMH BATTERY STICK 4) Warten, bis die LED grün leuchtet: Die Ladephase der Batterie ist beendet. 5) Ziehen Sie das Ladegerät aus der Steckdose. 6) Trennen Sie den Stecker des externen Batterie- Ladegeräts (E) vom Stecker des Antriebs (D).

  • Seite 26: Verhalten Bei Unzureichender Batterie

    Dank dem Solarpanel steigt die Batteriespannung je nach verwendeter Ausführung wieder auf über 9,6 V oder 16,8 V und der Antrieb arbeitet wieder normal. Es ist jedoch auch möglich, die Batterie mit Hilfe des externen Batterieladegeräts NIMH BATTERY CHARGER zu laden (siehe Somfy-Katalog). 3.3. WARTUNG Achtung •...

  • Seite 27: Auswechseln Und Ersatz Der Batterie

    9.6V NIMH BATTERY STICK - 16.8V NIMH BATTERY STICK Problem Mögliche Ursachen Lösungen Das motorisierte Produkt Die Batteriespannung ist zu Warten Sie, bis das Solarpanel führt zwei kurze Bewegungen niedrig. die Batterie wieder geladen in einer Richtung aus, wenn hat, oder laden Sie die Batterie die Taste AB oder STOP/my wieder auf.

  • Seite 28: Technische Daten

    9.6V NIMH BATTERY STICK - 16.8V NIMH BATTERY STICK 4. TECHNISCHE DATEN Batterie 9,6 V DC 16,8 V DC Gewicht (g) Kapazität 2,2 Ah Temperaturbereich - 20 °C bis + 70 °C Schutzart IPX4 Maximale Ladedauer 3 h 30 Ladeintervall max.
  • Seite 29 NOTES...
  • Seite 30 NOTES...
