12 KANALANSCHLUSS, KANALZUBEHÖR
Kanalzubehör muss nach der Aufstellungszeichnung angeordnet werden. Auftragsspezifische
Zeichnungen können unter im Auftragsportal von IV Produkt (Technische Daten) herunterge-
laden werden. Siehe
12.1 Mit Kanälen verbinden
Das Gerät wird entweder mit einem rechteckigen oder einem runden Anschlussstutzen gelie-
fert.

12.1.1 Mit rechteckigem Kanal verbinden

Anschlussstutzen an rechteckigen Kanalanschlüssen sind mit Dichtungsleisten zu ergänzen
und durch Führungsschienen miteinander zu verbinden.

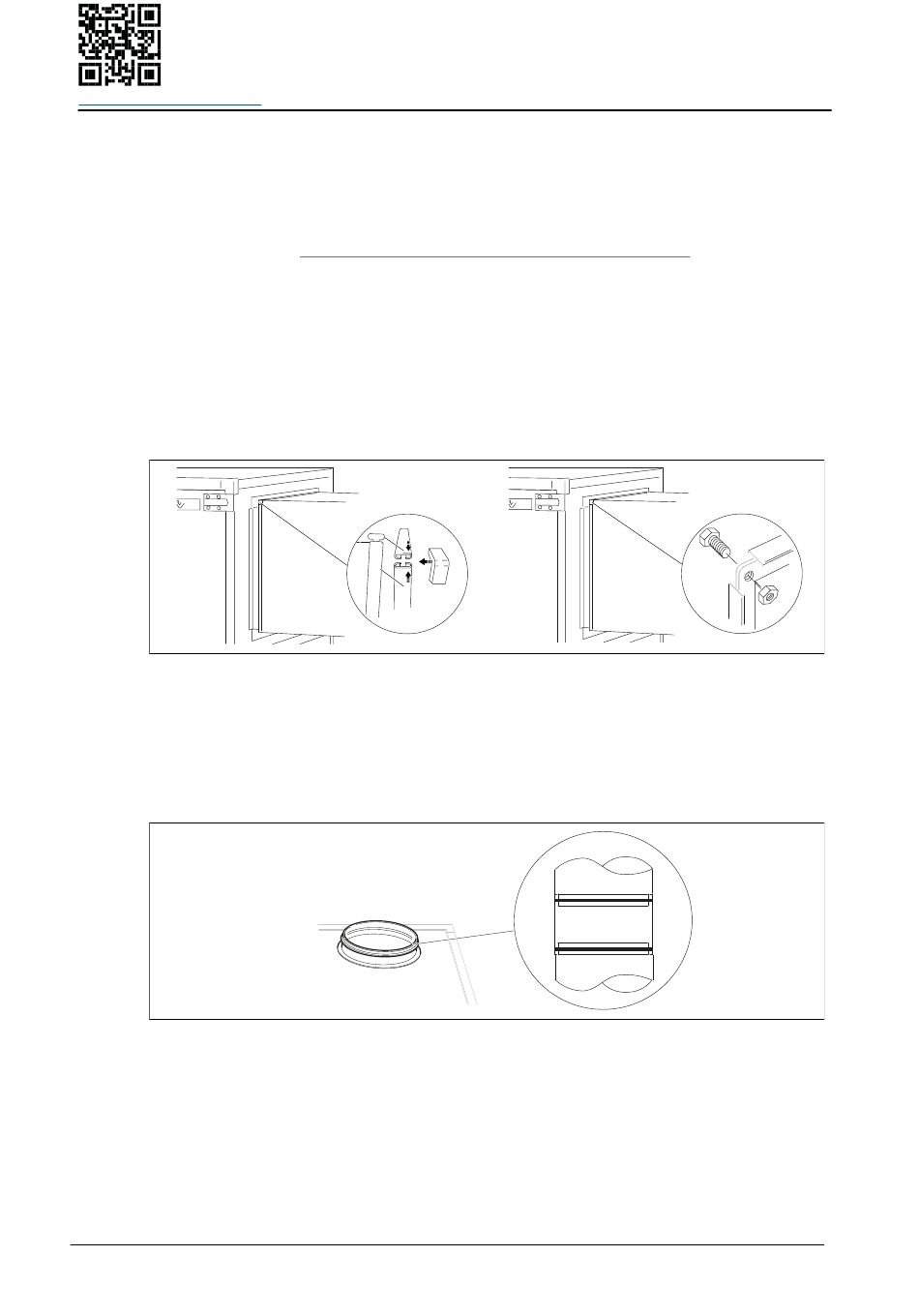

Abbildung: Rechteckiger Kanalanschluss
1. Option 1: Die Kanäle werden mit Dichtung,
Führungsschiene und Außenecken verbunden.

12.1.2 Mit rundem Kanal verbinden

Bei runden Kanalanschlüssen sind die Anschlussstutzen mit Gummiringdichtungen ausge-
stattet.
Abbildung: Runder Kanalanschluss mit Spirorohr
12.1.3 Segeltuchstutzen (Zubehör) verbinden
Wird zur Vibrationsdämpfung ein Segeltuchstutzen angeschlossen, ist der Kanal über den
gesamten Anschluss zu isolieren.
Seite 40 (44)
Montageanleitung
Envistar Top
"2.1 Auftragsportal von IV Produkt, Support", Seite 10.
1
2. Option 2: Die Kanäle werden an den Rahmenecken
angeschraubt.
2
